Redundantne moduły I/O

DN-AIH-08 to płyta przyłączeniowa do modułów wejść analogowych HART. Mierzy sygnał analogowy na każdym z 8 kanałów i może dodatkowo zasilać urządzenia polowe z izolowanej pętli, dzięki czemu obsługuje zarówno okablowanie pętli aktywnej, jak i pasywnej.Płyta wyposażona jest w zabezpieczenie przeciwzwarciowe na izolowanym wyjściu zasilającym. W przypadku zwarcia lub zbyt dużego prądu prąd pętli zostaje ograniczony. Wymienne bezpieczniki chronią urządzenia w pętli przed wysokim prądem załączania, a każdy bezpiecznik posiada fizyczny wskaźnik sygnalizujący jego przepalenie.Przeznaczona do instalacji wejść analogowych HART, w których urządzenia polowe muszą być podłączane w konfiguracji pętli aktywnej lub pasywnej.Montaż na szynie DIN lub na ścianie, wymiary 135 x 214,6 x 25,5 mm.ZastosowaniaPodłączanie analogowych urządzeń polowych HART do modułów wejść analogowych HARTAparatura polowa zasilana z pętli, wymagająca izolowanego zasilania pętli pasywnejInstalacje przemysłowe wymagające zabezpieczonego okablowania pętli analogowych

DN-AII-08 CR to płytka zaciskowa dla modułów wejść analogowych prądowych. Łączy sygnały z obiektu z kanałami wejściowymi i jednocześnie mierzy prąd analogowy, dzięki czemu nadaje się do systemów, w których wejściem jest pętla prądowa.Płytka zapewnia izolowane zasilanie pętli dla urządzeń terenowych i obsługuje zarówno aktywne, jak i pasywne okablowanie pętli na swoich 8 kanałach. Izolowane zasilanie jest zabezpieczone przed zwarciem: prąd pętli jest ograniczany w przypadku zwarcia obwodu lub nadmiernego wzrostu prądu. Wymienne bezpieczniki chronią urządzenia w pętli przed wysokim prądem udarowym, a każdy bezpiecznik po przepaleniu sygnalizuje to fizycznym wskaźnikiem.Płytka ma wymiary 135 x 214,6 x 25,5 mm i montowana jest na szynie DIN lub na ścianie. Jej zakres temperatury pracy wynosi -25 ~ 75 °C, a wilgotności 5 ~ 95% RH, bez kondensacji.ZastosowaniaOkablowanie urządzeń terenowych w pętli prądowej z pętlami aktywnymi lub pasywnymi

Płytka DN-AIO-M CR to uniwersalna płytka zaciskowa dla modułów wejść i wyjść analogowych. Została zaprojektowana jako uniwersalny punkt podłączeniowy dla większości rodzajów modułów analogowych, dzięki czemu jedna płytka może obsługiwać różne instalacje wejść i wyjść analogowych.Jej niewielkie wymiary odpowiadają innym miniaturowym płytkom zaciskowym, co ułatwia montaż w szafach sterowniczych o ograniczonej przestrzeni. Może być montowana na szynie DIN lub na ścianie.Przyporządkowanie wyprowadzeń i informacje o okablowaniu obejmują konfiguracje wejść i wyjść napięciowych oraz prądowych.Zakres pracy -25 ~ 75 °C oraz 5 ~ 95% RH, bez kondensacji.Posiada oznaczenia CE, UKCA, FCC, RoHS oraz WEEE.ZastosowaniaZaciskanie okablowania polowego modułów wejść analogowychZaciskanie okablowania polowego modułów wyjść analogowychKompaktowe punkty podłączeniowe w szafach sterowniczych i instalacjach

Płyta zaciskowa DN-DI-32DW CR to 32-kanałowa płyta przeznaczona do okablowania wejść cyfrowych. Oferuje połączenia typu sink i source, dzięki czemu można ją dopasować do urządzenia polowego i modułu wejściowego, który zasila. Ustawienia zworek wybierają sposób podłączenia przewodów, co pozwala płycie obsługiwać zarówno urządzenia ze stykami bezpotencjałowymi, jak i z stykami zasilanymi.Każdy kanał ma własny wymienny bezpiecznik w obwodzie polowym, o wartości 320 mA, z lokalną sygnalizacją przepalenia bezpiecznika. Ochrona przeciwprzepięciowa i przed stanami przejściowymi, wraz z wysoką odpornością EMS, pomaga chronić okablowanie polowe. Każdy kanał posiada również zacisk COM, dzięki czemu nie trzeba stosować osobnej listwy zaciskowej do rozprowadzenia wspólnego potencjału.Płyta montowana jest na szynie DIN lub bezpośrednio na ścianie. Znamionowa temperatura pracy wynosi od -25 do 75 °C, a wilgotność od 5 do 95% RH, bez kondensacji. Przy okablowaniu ze stykami bezpotencjałowymi należy dodatkowo podłączyć zewnętrzne zasilanie.ZastosowaniaOkablowanie urządzeń polowych do modułów wejść cyfrowychPołączenia wejść cyfrowych z użyciem styków bezpotencjałowych lub zasilanych

Płytka DN-DIO-M CR to uniwersalna płytka zaciskowa do sygnałów cyfrowych wejść i wyjść, zapewniająca wygodny punkt podłączenia okablowania polowego dla modułów wejść i wyjść cyfrowych.Jej kompaktowe wymiary, 112 x 117 x 29 mm, sprawdzają się tam, gdzie brakuje miejsca w szafie sterowniczej. Można ją zamontować na szynie DIN lub bezpośrednio na ścianie. Przeznaczona jest do pracy w temperaturze -25 ~ +75 °C i przy wilgotności względnej 5 ~ 95% RH, bez kondensacji.Płytka posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE oraz zapewnia 32 kanały wyjść cyfrowych.ZastosowaniaPodłączenie okablowania cyfrowych we/wy w małych szafach sterowniczychPanele automatyki przemysłowej o ograniczonej przestrzeni

DN-DO-16DR-A to płytka przyłączeniowa z przekaźnikami, obsługująca kanały wyjść cyfrowych od 0 do 15. Każdy kanał wyposażono w przekaźnik typu Form C (SPDT), dzięki czemu każde wyjście zapewnia zarówno styk zwierny, jak i styk rozwierny. Inżynierowie mogą podłączyć kanał do logiki dodatniej (N.O.), logiki ujemnej (N.C.) lub wykorzystać oba styki z jednego wyjścia do rozbudowy logiki sterowania.Każdy kanał posiada dwa warystory: jeden równolegle do styku N.O. i jeden równolegle do styku N.C., które tłumią stany przejściowe wysokiego napięcia i przepięcia w obwodzie sterującym. Przekaźniki są wymienne, co upraszcza wymianę i konserwację bez konieczności ponownego okablowania strony polowej.Płytka jest przystosowana do prądu znamionowego 6 A (10 A szczytowo) i napięcia znamionowego 250 VAC (maksymalne napięcie łączeniowe 400 VAC), a czas zadziałania przekaźnika wynosi 8 ms, a czas zwolnienia 5 ms. Montaż na szynie DIN lub na ścianie; pracuje w zakresie temperatur od -25 ~ 75 °C.ZastosowaniaPrzełączanie obwodów sterujących z ochroną przed stanami przejściowymi i przepięciamiPrzyłączenie wyjść cyfrowych w zdalnych systemach I/O

DN-DO-16DR-B CR to płytka przyłączeniowa z przekaźnikami, która przekształca kanały wyjść cyfrowych 16 do 31 na styki przekaźnikowe Form C (SPDT). Każdy kanał udostępnia zarówno styk zwierny (N.O.), jak i styk rozwierny (N.C.), dzięki czemu można ją podłączyć do logiki dodatniej, ujemnej lub obu jednocześnie, co pozwala rozszerzyć logikę sterowania tam, gdzie pojedynczy styk nie wystarcza.Każdy kanał ma wbudowane warystory na stykach N.O. i N.C., chroniące pętlę sterującą przed przepięciami i udarami wysokiego napięcia. Przekaźniki są wymienne, a płytkę można montować na szynie DIN lub na ścianie.Obciążalność 6 A / 10 A (prąd znamionowy / maks. prąd szczytowy) przy 250 VAC / 400 VAC (napięcie znamionowe / maks. napięcie przełączania)Czas załączenia 8 ms, czas zwolnienia 5 ms, trwałość mechaniczna 20 x 10^6Temperatura pracy -25 ~ 75 °C, 5 ~ 95% RH bez kondensacjiZastosowaniaPrzełączanie obwodów sterujących narażonych na przepięcia i udary wysokiego napięciaDodatnie (N.O.) lub ujemne (N.C.) wyjścia sterujące z kanałów wyjść cyfrowych 16 do 31

Płytka DN-PI-M CR to płytka zaciskowa do modułów wejść impulsowych, zapewniająca punkt przyłączenia okablowania polowego do modułu. Oferuje 8 kanałów w kompaktowej obudowie o wymiarach 112 x 117 x 29 mm.Niewielkie wymiary sprawiają, że urządzenie jest praktyczne tam, gdzie miejsce w szafie sterowniczej jest ograniczone, i pozwala na montaż w kompaktowych obudowach sterowniczych. Może być montowana na szynie DIN lub na ścianie.Płytka jest przeznaczona do pracy w temperaturze otoczenia od -25 do 75 °C oraz przy wilgotności względnej od 5 do 95% RH, bez kondensacji. Posiada certyfikaty CE, UKCA, NCC, RoHS i WEEE.ZastosowaniaOkablowanie wejść impulsowych w małych szafach sterowniczychZaciskanie sygnałów wejść impulsowych w instalacjach o ograniczonej przestrzeni

DN-RTD-M CR to płytka przyłączeniowa do modułów wejść RTD. Zapewnia inżynierom uporządkowany punkt podłączenia okablowania polowego przed dojściem do modułu wejść RTD, a jej wymiary są ograniczone, aby odpowiadać innym miniaturowym płytkom przyłączeniowym z oferty.Wymiary 112 x 117 x 29 mm sprawiają, że płytka nadaje się do szaf sterowniczych o ograniczonej przestrzeni. Może być montowana na szynie DIN lub bezpośrednio na ścianie, a jej zakres temperatury pracy wynosi -25 ~ 75 °C, przy wilgotności 5 ~ 95% RH bez kondensacji.Przyporządkowanie styków i szczegóły okablowania są dostarczane przez producenta na potrzeby instalacji.ZastosowaniaOkablowanie czujników RTD do modułów wejść RTD w szafach sterowniczychKompaktowe okablowanie I/O w miejscach o ograniczonej przestrzeni

Płytka DN-TC-M CR to płytka zaciskowa dla modułów wejściowych termopar. Wbudowana kompensacja zimnego złącza (CJC) pozwala dokładniej mierzyć temperaturę dzięki korekcji temperatury na zaciskach przyłączeniowych.Płytka jest kompaktowa i ma ten sam rozmiar obudowy co pozostałe mini płytki zaciskowe z tej serii, dzięki czemu układ szafy pozostaje jednolity przy montażu kilku płytek obok siebie. Może być montowana na szynie DIN lub na ścianie.Kluczowe parametry techniczne:8 kanałów termoparowychTemperatura pracy -25 ~ 75 °C, wilgotność 5 ~ 95% RH bez kondensacjiWymiary 112 x 117 x 29 mmZastosowaniaPomiar temperatury termoparamiZaciski montowane w szafie dla modułów wejściowych termopar

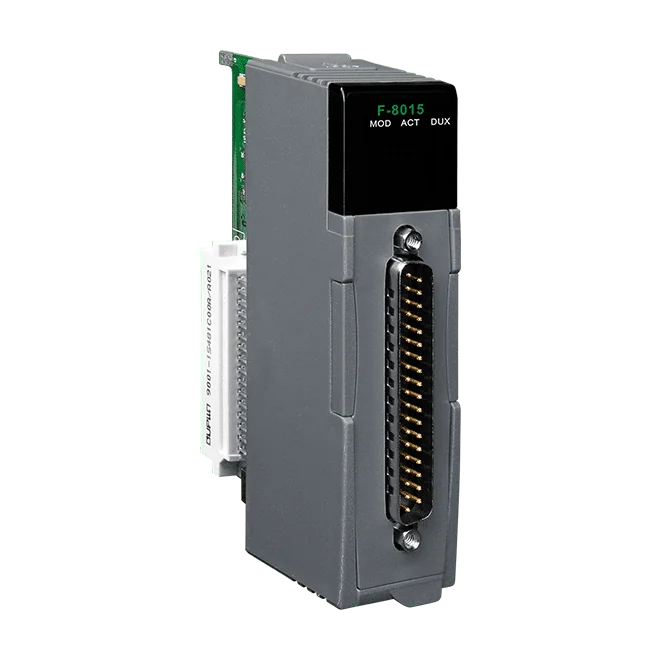

F-8015 CR to moduł wejść RTD z 8 kanałami dla systemu iDCS-8000. Obsługuje czujniki Pt100, JPt100 i Pt1000, ma rozdzielczość 16 bitów oraz konfigurowalną przez użytkownika skalę góra/dół na każdym kanale, dzięki czemu zakres wejściowy można dopasować do pomiaru.Moduł sprawdza się w aplikacjach, w których istotne są dokładność pomiaru i ograniczanie skutków awarii. Każde wejście jest izolowane galwanicznie napięciem 3000 VDC zarówno od magistrali wewnętrznej, jak i od masy obudowy, dzięki czemu awaria wysokim napięciem lub prądem na jednym kanale nie powinna przenosić się na inne komponenty systemu iDCS-8000. Detekcja przerwy przewodu sygnalizuje uszkodzone połączenia czujników.Obsługa redundancji z szybkim czasem przełączania poniżej 100 µs sprawia, że F-8015 CR nadaje się do konstrukcji wymagających ciągłości monitorowania temperatury. Jest zwykle stosowany w automatyce budynkowej, fabrycznej i maszynowej, a także w zdalnej diagnostyce i serwisie oraz w sprzęcie testowym.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalny serwisZdalna diagnostykaSprzęt testowy

Moduł F-8017C1 CR to 16-bitowy moduł wejść analogowych z ośmioma różnicowymi kanałami prądowymi, przeznaczony do czujników 4~20 mA w instalacjach iDCS-8000 wymagających redundancji. Każdy kanał jest izolowany, dzięki czemu awaria jednego wejścia nie przenosi się na magistralę wsteczną ani na pozostałe moduły systemu.Wejścia prądowe mogą odczytywać sygnał do 25% powyżej zakresu, choć dokładność w zakresie przekroczenia nie jest gwarantowana. W zakresie normalnym moduł zapewnia dokładność ±0,05% FSR i obsługuje łączną szybkość próbkowania 500 próbek na sekundę. Przełączanie redundantne zajmuje mniej niż 100 µs, co pomaga utrzymać ciągłość pomiarów podczas przełączenia.Przeznaczenie: automatyka budynkowa, przemysłowa i maszynowa, zdalne utrzymanie ruchu i diagnostyka oraz sprzęt testowy.Dla opisywanej tu wersji zgodnej z RoHS należy wybrać kod zamówieniowy z przyrostkiem CR.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł F-8017C2 CR to 16-kanałowy moduł różnicowych wejść analogowych do pętli prądowych. Mierzy sygnały 4 ~ 20 mA z rozdzielczością 16 bitów i dokładnością ±0,05% FSR, a także może raportować odczyty do 25% powyżej zakresu, choć dokładność w tym obszarze nie jest gwarantowana.Moduł przeznaczony do systemu iDCS-8000 oferuje redundancję z czasem przełączania poniżej 100 us. Każde wejście jest izolowane, z izolacją 3000 VDC między kanałami a magistralą backplane, dzięki czemu usterka wysokiego napięcia lub prądu na jednym kanale nie powinna wpływać na pozostałe elementy systemu.Inżynierowie wybierający ten wariant otrzymują 16 kanałów współdzielących łączną częstotliwość próbkowania 1 kHz, ochronę przed przeciążeniem prądowym oraz zakres pracy od -25 °C do +75 °C. Moduł nadaje się do monitorowania i sterowania w automatyce budynkowej, fabrycznej i maszynowej, a także do zdalnego serwisowania, zdalnej diagnostyki i sprzętu testowego.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne serwisowanieZdalna diagnostykaSprzęt testowy

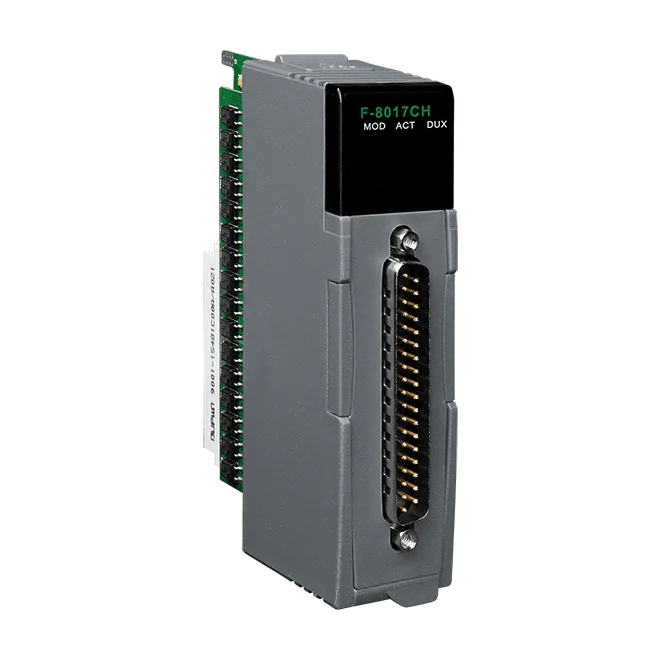

Moduł F-8017CH CR to 8-kanałowy moduł wejść analogowych dla pętli prądowych 4~20 mA, przeznaczony do zastosowań, w których liczy się zarówno integralność sygnału, jak i zdalny dostęp do przyrządów polowych. Jego różnicowe wejścia 16-bitowe zapewniają dokładność ±0,05% FSR, a 25% zakres przekroczenia pozwala na pomiar powyżej nominalnego zakresu, choć dokładność w tym obszarze nie jest gwarantowana.Wbudowany master HART umożliwia komunikację z kompatybilnymi urządzeniami polowymi w topologii monodrop (punkt-punkt), dzięki czemu dane konfiguracyjne i diagnostyczne można odczytywać zdalnie bez osobnego modemu HART. Obsługa redundancji oraz szybkie przełączanie, poniżej 100 us, pomagają utrzymać dostępność ścieżki I/O w krytycznych instalacjach.Każdy kanał jest izolowany napięciem 3000 VDC od wyjścia i magistrali backplane oraz od masy ramy. Uszkodzenia na kanale są izolowane, więc nie powinny przenosić się na inne komponenty systemu iDCS-8000. Kod zamówieniowy CR to 8-kanałowy izolowany moduł wejść prądowych redundantny z interfejsem mastera HART, zgodny z RoHS.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł F-8019 CR to 16-bitowy, 8-kanałowy moduł wejść analogowych do pomiaru termoelementów i napięcia. Każdy kanał ma własny programowalny zakres wejściowy, obejmujący zakresy milivoltowe, napięciowe oraz typy termoelementów J, K, T, E, R, S, B, N i C, dzięki czemu jeden moduł może obsługiwać mieszane typy czujników w systemie iDCS-8000.Moduł zaprojektowano z myślą o niezawodności pomiaru. Obsługuje zewnętrzną kompensację złącza zimnego (CJC) zapewniającą dokładne odczyty temperatury i oferuje dokładność ±0,05% FSR. Detekcja przerwanego przewodu ułatwia wykrycie uszkodzonych połączeń czujnikowych, a izolacja 3000 VDC pomiędzy kanałami a magistralą wsteczną oraz pomiędzy wyjściem a masą obudowy zapobiega przenoszeniu się awarii ze strony obiektowej na pozostałą część systemu.Funkcja redundancji, z czasem przełączania poniżej 100 µs, sprawdza się w aplikacjach, w których istotne jest ciągłe pozyskiwanie danych. Typowe obszary zastosowań to automatyka budynkowa, automatyka fabryczna i maszynowa, sprzęt testowy oraz zdalne utrzymanie ruchu i diagnostyka.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

F-8028CH CR to 16-bitowy, 8-kanałowy moduł wyjść analogowych dla systemu iDCS-8000. Przetwornik cyfrowo-analogowy sterowany przez moduł systemowy zamienia dane sterujące na sygnały prądowe na każdym kanale, a wartości po starcie i wartości bezpieczne są ustawiane w oprogramowaniu konfiguracyjnym.Moduł sprawdza się w aplikacjach wymagających dokładnych wyjść i zdalnej obsługi urządzeń. Dokładność określono na poziomie ±0,05% FSR, a wbudowany master HART umożliwia zdalny dostęp do urządzeń terenowych obsługujących HART. Każdy kanał jest izolowany na poziomie 3000 VDC od magistrali backplane oraz od masy ramy, dzięki czemu awaria jednego kanału wyjściowego nie powinna wpływać na pozostałe komponenty systemu.Obsługiwana jest redundancja, z czasem przełączenia redundantnego poniżej 1 ms. Wykrywanie przerwanego przewodu oraz wyjście w stanie przekroczenia zakresu wspierają diagnostykę, a zakres temperatury pracy wynosi -25 ~ +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalna obsługa serwisowaZdalna diagnostykaUrządzenia testowe

F-8028CV CR to 8-kanałowy moduł wyjść analogowych do systemu iDCS-8000, przeznaczony do sterowania sygnałami prądowymi i napięciowymi z kontrolera. Każdy kanał przetwarza 16-bitowe dane cyfrowe z modułu systemowego na sygnał wyjściowy, a zakres wyjścia można programować osobno dla każdego kanału. Stan po włączeniu zasilania (power-on) oraz wartości bezpieczne ustawia się w oprogramowaniu konfiguracyjnym, dzięki czemu wyjścia mogą przyjąć z góry określony stan.Moduł sprawdza się w aplikacjach, w których istotne są dokładność wyjść oraz ograniczanie skutków awarii. Zapewnia dokładność ±0,05% FSR oraz izolację 3000 VDC między wyjściami a magistralą backplane, a także między wyjściami a masą obudowy (frame ground). Usterka na jednym kanale, na przykład zdarzenie wysokiego napięcia lub prądu, jest izolowana i nie wpływa na pozostałe komponenty systemu.Obsługiwana jest redundancja z czasem przełączenia redundantnego krótszym niż 1 ms. Zabezpieczenia i diagnostyka obejmują ochronę przed zwarciem, wykrywanie przerwania przewodu w zakresie 4 ~ 20 mA oraz wyjście dla przekroczenia zakresu (overrange). Moduł pracuje w temperaturze od -25 °C do +75 °C, przy wilgotności względnej 5 do 95% RH, bez kondensacji.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowa w zakładach produkcyjnychAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł F-8040 CR to 32-kanałowy moduł wejść cyfrowych z serii redundantnych modułów I/O iDCS-8830. Przyjmuje sygnały typu wet-contact z zasilania prądem stałym i raportuje stan każdego kanału, dzięki czemu nadaje się do monitorowania dużej liczby przełączników, czujników i styków przekaźników w redundantnych architekturach sterowania.Każdy kanał można podłączyć jako wejście sink lub source, więc jeden moduł obsługuje oba standardy okablowania. Wszystkie kanały współdzielą jedno połączenie COM. Wejścia załączają się przy 18 VDC do 30 VDC i wyłączają przy 11 VDC, a regulowany filtr dolnoprzepustowy od 1 ms do 32767 ms pomaga tłumić drgania styków i zakłócenia. Diody LED kanałów pokazują lokalnie stan wejść.Izolacja wynosi 3000 VDC między wejściami a magistralą wsteczną oraz uziemieniem ramy, co zapobiega przenoszeniu się uszkodzeń okablowania polowego na sąsiednie moduły i sterownik. Moduł obsługuje redundancję z czasem przełączenia poniżej 100 µs i pracuje w zakresie temperatur od -25 °C do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

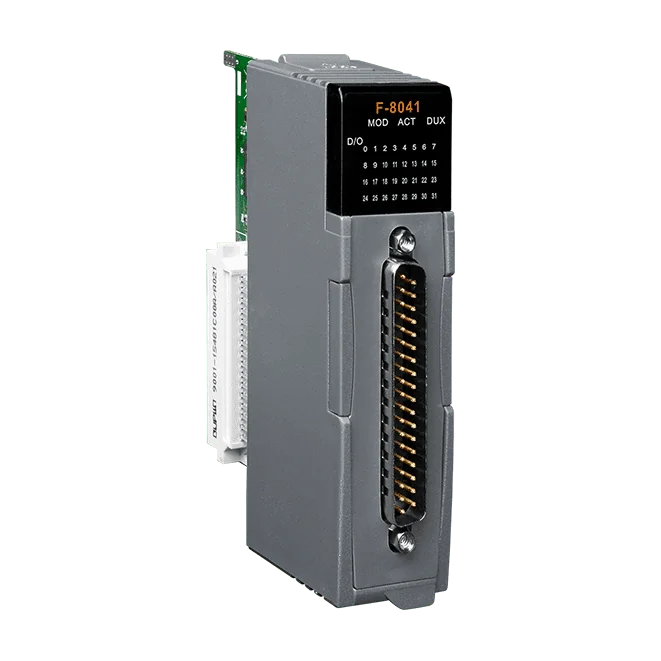

Moduł F-8041 CR to 32-kanałowy moduł wyjść cyfrowych z wyjściami typu NPN (sink), otwarty kolektor. Każdy kanał może przełączać obciążenia do 0,5 A, a moduł może przewodzić łącznie do 4,5 A na wszystkich kanałach. Dioda LED przy każdym kanale sygnalizuje stan wyjścia, co upraszcza uruchamianie i diagnostykę usterek.Moduł przeznaczono do architektur redundantnych i oferuje szybkie przełączanie redundantne w czasie poniżej 100 µs. Można ustawić wartości wyjściowe dla trybu bezpiecznego (Preset/Hold) oraz wartości początkowe po włączeniu zasilania, dzięki czemu wyjścia mogą przyjąć zdefiniowany stan po starcie systemu lub w przypadku utraty komunikacji.Izolacja wynosi 3000 VDC między wyjściami a magistralą wsteczną oraz masą obudowy, a dodatkowo 3000 VDC izolacji wewnątrz modułu. Chroni to magistralę, pozostałe moduły i jednostkę sterującą, gdy usterka po stronie obiektowej doprowadzi do kanałów wysokie napięcie lub prąd. Moduł posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE, a zakres temperatury pracy wynosi od -25 °C do +75 °C.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowa (fabryczna)Automatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testujący

F-8084 CR to redundantny moduł wejść/wyjść Ethernet, który zapewnia osiem izolowanych kanałów szybkiego licznika w górę oraz pomiaru częstotliwości, każdy z 32-bitowym licznikiem. Akceptuje sygnały wejściowe do 500 kHz, dzięki czemu nadaje się dla inżynierów potrzebujących niezawodnego zliczania impulsów lub pomiaru częstotliwości w redundantnej architekturze wejść/wyjść.Każdy kanał oferuje konfigurowalny cyfrowy filtr dolnoprzepustowy od 1 do 32767 µs i może być wyzwalany zboczem opadającym, narastającym lub obydwoma zboczami. Izolacja wejść wynosi 3000 VDC pomiędzy wyjściem a magistralą oraz pomiędzy wyjściem a masą obudowy, a moduł posiada oznaczenia RoHS, CE, UKCA, FCC i WEEE.W trybie redundantnym moduł podrzędny przejmuje sterowanie natychmiast po wykryciu awarii. Moduł raportuje również błędy komunikacji, pamięci EEPROM, układu watchdog timer oraz funkcji dekodera, co ułatwia zdalne utrzymanie ruchu i diagnostykę. Dane źródłowe podają, że podczas przełączania redundantnego nie zachodzi zliczanie błędów.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

Moduł FCM-MTCP CR to moduł komunikacyjny systemu iDCS-8000, zapewniający interfejs slave Modbus/TCP. Przeznaczony jest dla sterowników PLC i kontrolerów pracujących jako mastery Modbus/TCP, umożliwiając im komunikację z systemem iDCS-8000 przez Ethernet.Lokalne diody LED sygnalizują stan diagnostyczny systemu oraz status połączenia Ethernet. Dwa przełączniki obrotowe umożliwiają szybką konfigurację ID (adresu IP), gdy zainstalowanych jest kilka modułów FCM-MTCP. Moduł obsługuje jednocześnie do 4 połączeń Modbus/TCP.Moduł zapewnia izolację 1000 VDC między kanałami a magistralą backplane, dzięki czemu awaria wysokiego napięcia lub prądu na kanale nie powinna wpływać na magistralę backplane, inne moduły ani jednostkę sterującą. Znamionowy zakres temperatur pracy to -25 ~ +75 °C, a moduł posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowa w zakładach produkcyjnychAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł FPM-D2440 CR zasila system iDCS-8000 z wejścia 24 VDC. Zapewnia odizolowane wyjście 5 V o maksymalnej mocy 40 W dla systemu oraz nieizolowane wyjście 24 V zabezpieczone ograniczeniem prądowym bezpiecznikiem 5 A.Izolacja galwaniczna 1000 VDC jest zapewniona między kanałami a magistralą backplane. W przypadku awarii wysokiego napięcia lub prądu na kanale, magistrale backplane, pozostałe moduły i jednostka sterująca są chronione przed skutkami takiej awarii. Lokalna dioda LED sygnalizuje stan zasilania, a moduł posiada zabezpieczenie przed odwrotną polaryzacją.Typowe zastosowania obejmują automatykę budynkową, fabryczną i maszynową, a także zdalne utrzymanie ruchu, zdalną diagnostykę oraz sprzęt testowy. Określona odporność na zakłócenia EFT i ESD zgodnie z normami IEC 61000-4-4 i IEC 61000-4-2 zapewnia niezawodną pracę w środowiskach o silnych zakłóceniach elektrycznych.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

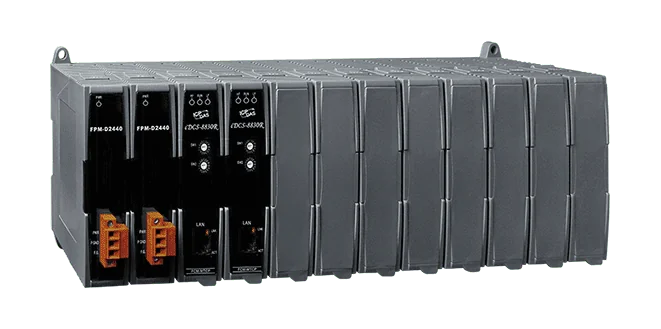

iDCS-8830 CR to redundantny, modułowy system zdalnych wejść/wyjść dla inżynierów, którzy potrzebują podłączanych przez Ethernet wejść/wyjść obiektowych o wysokim poziomie dostępności. Automatyczna konfiguracja, wymiana podczas pracy (hot swap) oraz praca redundantna są wbudowane, a system komunikuje się przez Modbus/TCP.Stacja składa się z oddzielnych modułów zasilania, komunikacji, wejść/wyjść i zakończenia, dzięki czemu może być dopasowana do mieszanych wymagań sygnałów cyfrowych, analogowych, licznikowych i HART. Magistrala 8-slotowa przyjmuje moduły wejść/wyjść zarówno w pracy pojedynczej, jak i redundantnej. Kod zamówieniowy obejmuje dwa moduły zasilające FPM-D2440 oraz dwa moduły komunikacyjne FCM-MTCP.Urządzenie ma wymiary 132 x 374 x 100 mm i jest przeznaczone do pracy w temperaturze od -25 do +75 °C oraz wilgotności względnej 5 ~ 95% RH, bez kondensacji. Posiada oznaczenia CE, UKCA, FCC, RoHS i WEEE oraz zabezpieczenia EFT (IEC 61000-4-4) i ESD (IEC 61000-4-2).ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostyka

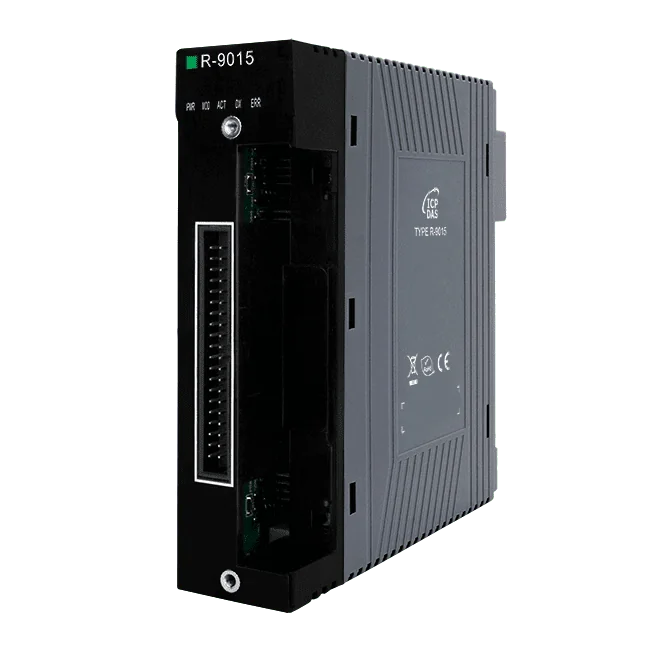

Moduł R-9015 CR to 12-kanałowy wejściowy moduł pomiaru temperatury RTD przeznaczony do nadmiarowego systemu we/wy RIO-98x0. Obsługuje czujniki Pt100, JPt100 i Pt1000, z dokładnością pomiaru ±0,05% FSR oraz 16-bitowym przetwornikiem A/C. Zakresy pomiarowe i przesunięcia temperatury można ustawiać indywidualnie dla każdej aplikacji, a alarmy wysokiej i niskiej temperatury natychmiast sygnalizują nieprawidłowe wartości na kanałach.Kontrola integralności okablowania działa na dwóch poziomach. Moduł wykrywa rozłączenie kanałów, a także odłączenie płytki zaciskowej. Moduł R-9015 CR należy stosować z płytką zaciskową RDB-S03 lub RDB-D03, aby podłączyć sygnały z obiektu. Zasilanie i magistrala backplane są izolowane galwanicznie napięciem 3000 VDC, co pomaga ograniczać zakłócenia w środowisku przemysłowym.Obsługiwana jest redundancja, dzięki czemu system może nadal pracować w przypadku awarii pojedynczego modułu we/wy, a czas przełączenia redundantnego wynosi poniżej 1 ms. Ta wersja jest zgodna z dyrektywą RoHS i stanowi wariant 12-kanałowego modułu wejściowego RTD.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowa w zakładach produkcyjnychAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe
