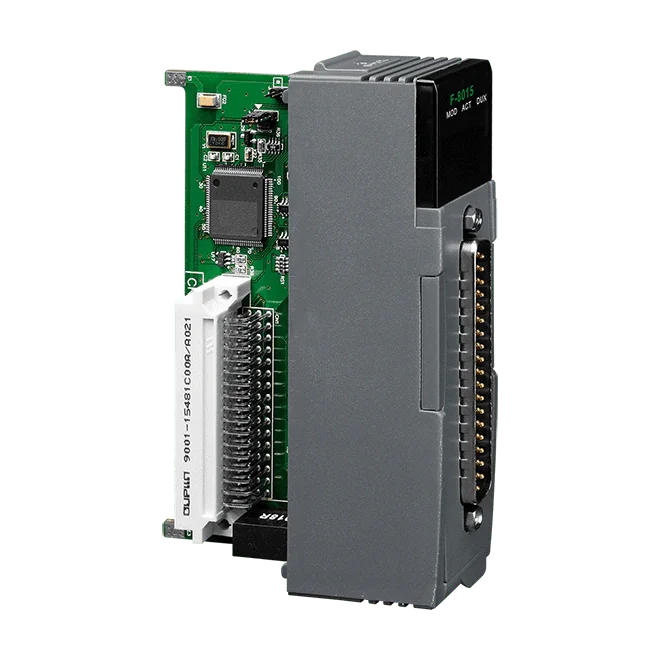

F-8015 8-kan. izolowany moduł wejść RTD, redundantny, Pt100/JPt100/Pt1000
Ośmiokanałowy moduł wejść RTD 16-bit z programowanym zakresem dla każdego kanału, izolacją 3000 VDC i redundantnym przełączaniem dla systemu iDCS-8000.
- 8 kanałów wejściowych RTD dla czujników Pt100, JPt100 i Pt1000
- Rozdzielczość 16 bitów z konfigurowalną przez użytkownika skalą góra/dół na każdym kanale
- Dokładność ±0,05% FSR (±250 mΩ)
- Izolacja 3000 VDC między wejściem a magistralą oraz między wejściem a masą obudowy
- Detekcja przerwy przewodu
- Redundancja z czasem przełączania poniżej 100 µs
562,00 € za sztukę
| 1-9 szt. | 562,00 € | |
|---|---|---|
| 10-30 szt. | 534,00 € | −5 % |
| 31+ szt. | 506,00 € | −10 % |
Informacje dot. produktu "F-8015 8-kan. izolowany moduł wejść RTD, redundantny, Pt100/JPt100/Pt1000"
F-8015 CR to moduł wejść RTD z 8 kanałami dla systemu iDCS-8000. Obsługuje czujniki Pt100, JPt100 i Pt1000, ma rozdzielczość 16 bitów oraz konfigurowalną przez użytkownika skalę góra/dół na każdym kanale, dzięki czemu zakres wejściowy można dopasować do pomiaru.
Moduł sprawdza się w aplikacjach, w których istotne są dokładność pomiaru i ograniczanie skutków awarii. Każde wejście jest izolowane galwanicznie napięciem 3000 VDC zarówno od magistrali wewnętrznej, jak i od masy obudowy, dzięki czemu awaria wysokim napięciem lub prądem na jednym kanale nie powinna przenosić się na inne komponenty systemu iDCS-8000. Detekcja przerwy przewodu sygnalizuje uszkodzone połączenia czujników.
Obsługa redundancji z szybkim czasem przełączania poniżej 100 µs sprawia, że F-8015 CR nadaje się do konstrukcji wymagających ciągłości monitorowania temperatury. Jest zwykle stosowany w automatyce budynkowej, fabrycznej i maszynowej, a także w zdalnej diagnostyce i serwisie oraz w sprzęcie testowym.
Zastosowania
- Automatyka budynkowa
- Automatyka fabryczna
- Automatyka maszynowa
- Zdalny serwis
- Zdalna diagnostyka
- Sprzęt testowy
| Izolacja: | 3000 VDC |
|---|---|
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Moduł wejść RTD |
| Wejścia analogowe: | 8 |
Dane techniczne
| Ochrona EMS | |
|---|---|
| EFT (IEC 61000-4-4) | Tak |
| ESD (IEC 61000-4-2) | Tak |
| Wskaźniki LED | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX oraz komunikacja (32 jako status kanałów 0~31) |
| Wejście analogowe | |
| Kanały | 8 |
| Typ | RTD |
| Typ czujnika | Pt100, JPt100, Pt1000 |
| Zakres | Pt100: -200 ~ +850 ℃ JPt100, Pt1000: -200 ~ +630 ℃ |
| Rozdzielczość | 16 bit |
| Dokładność | ±0,05% FSR (±250 mΩ) |
| Szybkość próbkowania | 8 próbek/s (łącznie) |
| Impedancja wejściowa | 20 MΩ |
| Tłumienie sygnału wspólnego | 106 dB |
| Tłumienie trybu normalnego | 90 dB |
| Zabezpieczenie przed przepięciem | Tak |
| Dryft zera | ±0.5 μV/°C |
| Dryft zakresu | ±20 ppm/°C |
| Izolacja | 3000 VDC |
| Wyjście analogowe | |
| Wykrywanie przerwania przewodu | Tak |
| Rozszerzenie I/O | |
| Typ I/O | DN-RTD-M |
| Zasilanie | |
| Pobór mocy | 1 W |
| Mechaniczne | |
| Wymiary (mm) | 30 x 85 x 115 |
| Środowisko | |
| Temperatura pracy | -25 °C ~ +75 °C |
| Wilgotność | 5 ~ 95% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
