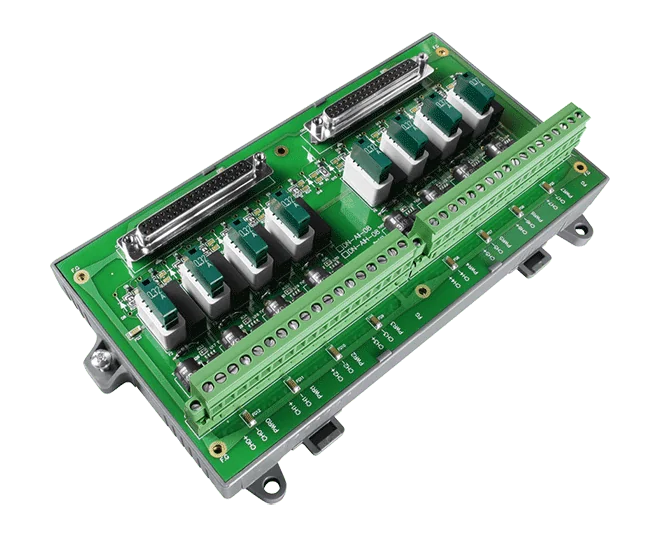

DN-AII-08 Płytka zaciskowa wejścia prądowego, 8 kanałów, pętla aktywna/pasywna
Płytka zaciskowa dla 8-kanałowego wejścia analogowego prądowego, zapewniająca izolowane, zabezpieczone przed przeciążeniem zasilanie pętli dla okablowania pętli aktywnych i pasywnych. Nadaje się do montażu na szynie DIN lub na ścianie.
- 8 kanałów wejścia prądowego obsługujących okablowanie pętli aktywnych i pasywnych
- Izolowane źródło zasilania pętli dla urządzeń terenowych
- Zabezpieczenie przed zwarciem z ograniczeniem prądu pętli na izolowanym zasilaniu
- Wymienne bezpieczniki chronią urządzenia w pętli przed wysokim prądem udarowym
- Fizyczny wskaźnik sygnalizujący przepalenie bezpiecznika
- Montaż na szynie DIN lub na ścianie, 135 x 214,6 x 25,5 mm
399,00 € za sztukę
| 1-9 szt. | 399,00 € | |
|---|---|---|
| 10-30 szt. | 379,00 € | −5 % |
| 31+ szt. | 359,00 € | −10 % |
Informacje dot. produktu "DN-AII-08 Płytka zaciskowa wejścia prądowego, 8 kanałów, pętla aktywna/pasywna"
DN-AII-08 CR to płytka zaciskowa dla modułów wejść analogowych prądowych. Łączy sygnały z obiektu z kanałami wejściowymi i jednocześnie mierzy prąd analogowy, dzięki czemu nadaje się do systemów, w których wejściem jest pętla prądowa.
Płytka zapewnia izolowane zasilanie pętli dla urządzeń terenowych i obsługuje zarówno aktywne, jak i pasywne okablowanie pętli na swoich 8 kanałach. Izolowane zasilanie jest zabezpieczone przed zwarciem: prąd pętli jest ograniczany w przypadku zwarcia obwodu lub nadmiernego wzrostu prądu. Wymienne bezpieczniki chronią urządzenia w pętli przed wysokim prądem udarowym, a każdy bezpiecznik po przepaleniu sygnalizuje to fizycznym wskaźnikiem.
Płytka ma wymiary 135 x 214,6 x 25,5 mm i montowana jest na szynie DIN lub na ścianie. Jej zakres temperatury pracy wynosi -25 ~ 75 °C, a wilgotności 5 ~ 95% RH, bez kondensacji.
Zastosowania
- Okablowanie urządzeń terenowych w pętli prądowej z pętlami aktywnymi lub pasywnymi
| Izolacja: | Izolowane zasilanie pętli |
|---|---|
| Montaż: | Szyna DIN i ściana |
| Temperatura robocza: | -25 ~ 75 °C |
| Typ produktu: | Płytka terminacyjna |
| Wejścia analogowe: | 8 |
Dane techniczne
| Wejście analogowe | |
|---|---|
| Kanały | 8 (obsługuje połączenia pętli aktywne i pasywne) |
| Mechaniczne | |
| Wymiary (mm) | 135 x 214.6 x 25.5 |
| Instalacja | Montaż na szynie DIN i na ścianie |
| Środowisko | |
| Temperatura pracy | -25 ~ 75 °C |
| Wilgotność | 5 ~ 95% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
