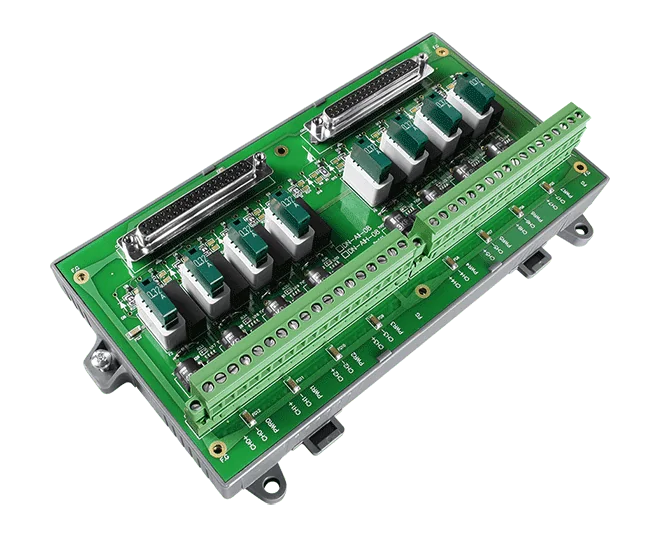

DN-AIH-08 Płyta przyłączeniowa wejść analogowych HART, 8 kanałów, pętla aktywna/pasywna
Płyta przyłączeniowa DN-AIH-08 do modułów wejść analogowych HART, z 8 kanałami obsługującymi okablowanie pętli aktywnej i pasywnej oraz izolowanym zasilaniem pętli dla urządzeń polowych.
- 8 kanałów wejść analogowych obsługujących podłączenie okablowania pętli aktywnej i pasywnej
- Izolowane źródło zasilania dla urządzeń polowych z zabezpieczeniem nadprądowym zasilania pętli
- Prąd pętli ograniczany podczas zwarcia lub nadmiernego prądu
- Wymienne bezpieczniki chronią urządzenia w pętli przed wysokim prądem załączania
- Fizyczny wskaźnik sygnalizuje przepalenie bezpiecznika
- Ochrona EMS oraz zgodność z RoHS, z wymienionymi certyfikatami CE, UKCA, FCC i WEEE
461,00 € za sztukę
| 1-9 szt. | 461,00 € | |
|---|---|---|
| 10-30 szt. | 438,00 € | −5 % |
| 31+ szt. | 415,00 € | −10 % |
Informacje dot. produktu "DN-AIH-08 Płyta przyłączeniowa wejść analogowych HART, 8 kanałów, pętla aktywna/pasywna"
DN-AIH-08 to płyta przyłączeniowa do modułów wejść analogowych HART. Mierzy sygnał analogowy na każdym z 8 kanałów i może dodatkowo zasilać urządzenia polowe z izolowanej pętli, dzięki czemu obsługuje zarówno okablowanie pętli aktywnej, jak i pasywnej.
Płyta wyposażona jest w zabezpieczenie przeciwzwarciowe na izolowanym wyjściu zasilającym. W przypadku zwarcia lub zbyt dużego prądu prąd pętli zostaje ograniczony. Wymienne bezpieczniki chronią urządzenia w pętli przed wysokim prądem załączania, a każdy bezpiecznik posiada fizyczny wskaźnik sygnalizujący jego przepalenie.
- Przeznaczona do instalacji wejść analogowych HART, w których urządzenia polowe muszą być podłączane w konfiguracji pętli aktywnej lub pasywnej.
- Montaż na szynie DIN lub na ścianie, wymiary 135 x 214,6 x 25,5 mm.
Zastosowania
- Podłączanie analogowych urządzeń polowych HART do modułów wejść analogowych HART
- Aparatura polowa zasilana z pętli, wymagająca izolowanego zasilania pętli pasywnej
- Instalacje przemysłowe wymagające zabezpieczonego okablowania pętli analogowych
| Izolacja: | Izolowane zasilanie pętli |
|---|---|
| Montaż: | Szyna DIN i ściana |
| Protokół: | HART |
| Temperatura robocza: | -25 ~ 75 °C |
| Typ produktu: | Płytka terminacyjna |
| Wejścia analogowe: | 8 |
Dane techniczne
| Wejście analogowe | |
|---|---|
| Kanały | 8 (obsługuje połączenia pętli aktywne i pasywne) |
| Mechaniczne | |
| Wymiary (mm) | 135 x 214.6 x 25.5 |
| Instalacja | Montaż na szynie DIN i na ścianie |
| Środowisko | |
| Temperatura pracy | -25 ~ 75 °C |
| Wilgotność | 5 ~ 95% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
