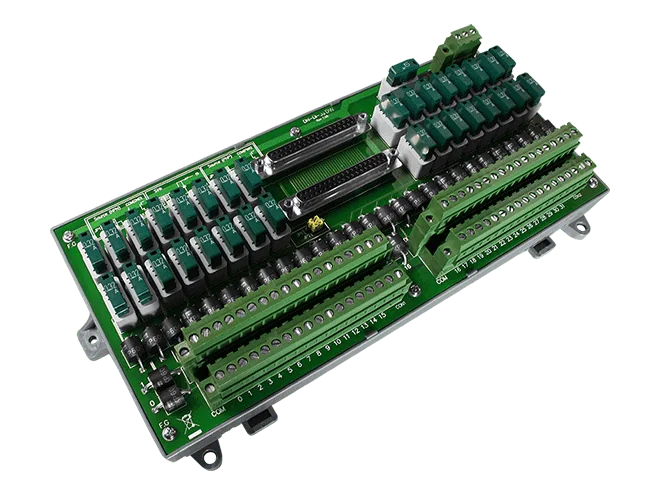

DN-DI-32DW Płyta zaciskowa, 32-kanałowe wejście cyfrowe z zabezpieczeniem bezpiecznikowym

Płytka DN-DIO-M CR to uniwersalna płytka zaciskowa do sygnałów cyfrowych wejść i wyjść, zapewniająca wygodny punkt podłączenia okablowania polowego dla modułów wejść i wyjść cyfrowych.Jej kompaktowe wymiary, 112 x 117 x 29 mm, sprawdzają się tam, gdzie brakuje miejsca w szafie sterowniczej. Można ją zamontować na szynie DIN lub bezpośrednio na ścianie. Przeznaczona jest do pracy w temperaturze -25 ~ +75 °C i przy wilgotności względnej 5 ~ 95% RH, bez kondensacji.Płytka posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE oraz zapewnia 32 kanały wyjść cyfrowych.ZastosowaniaPodłączenie okablowania cyfrowych we/wy w małych szafach sterowniczychPanele automatyki przemysłowej o ograniczonej przestrzeni

DN-DO-16DR-A to płytka przyłączeniowa z przekaźnikami, obsługująca kanały wyjść cyfrowych od 0 do 15. Każdy kanał wyposażono w przekaźnik typu Form C (SPDT), dzięki czemu każde wyjście zapewnia zarówno styk zwierny, jak i styk rozwierny. Inżynierowie mogą podłączyć kanał do logiki dodatniej (N.O.), logiki ujemnej (N.C.) lub wykorzystać oba styki z jednego wyjścia do rozbudowy logiki sterowania.Każdy kanał posiada dwa warystory: jeden równolegle do styku N.O. i jeden równolegle do styku N.C., które tłumią stany przejściowe wysokiego napięcia i przepięcia w obwodzie sterującym. Przekaźniki są wymienne, co upraszcza wymianę i konserwację bez konieczności ponownego okablowania strony polowej.Płytka jest przystosowana do prądu znamionowego 6 A (10 A szczytowo) i napięcia znamionowego 250 VAC (maksymalne napięcie łączeniowe 400 VAC), a czas zadziałania przekaźnika wynosi 8 ms, a czas zwolnienia 5 ms. Montaż na szynie DIN lub na ścianie; pracuje w zakresie temperatur od -25 ~ 75 °C.ZastosowaniaPrzełączanie obwodów sterujących z ochroną przed stanami przejściowymi i przepięciamiPrzyłączenie wyjść cyfrowych w zdalnych systemach I/O

DN-DO-16DR-B CR to płytka przyłączeniowa z przekaźnikami, która przekształca kanały wyjść cyfrowych 16 do 31 na styki przekaźnikowe Form C (SPDT). Każdy kanał udostępnia zarówno styk zwierny (N.O.), jak i styk rozwierny (N.C.), dzięki czemu można ją podłączyć do logiki dodatniej, ujemnej lub obu jednocześnie, co pozwala rozszerzyć logikę sterowania tam, gdzie pojedynczy styk nie wystarcza.Każdy kanał ma wbudowane warystory na stykach N.O. i N.C., chroniące pętlę sterującą przed przepięciami i udarami wysokiego napięcia. Przekaźniki są wymienne, a płytkę można montować na szynie DIN lub na ścianie.Obciążalność 6 A / 10 A (prąd znamionowy / maks. prąd szczytowy) przy 250 VAC / 400 VAC (napięcie znamionowe / maks. napięcie przełączania)Czas załączenia 8 ms, czas zwolnienia 5 ms, trwałość mechaniczna 20 x 10^6Temperatura pracy -25 ~ 75 °C, 5 ~ 95% RH bez kondensacjiZastosowaniaPrzełączanie obwodów sterujących narażonych na przepięcia i udary wysokiego napięciaDodatnie (N.O.) lub ujemne (N.C.) wyjścia sterujące z kanałów wyjść cyfrowych 16 do 31

DN-AIH-08 to płyta przyłączeniowa do modułów wejść analogowych HART. Mierzy sygnał analogowy na każdym z 8 kanałów i może dodatkowo zasilać urządzenia polowe z izolowanej pętli, dzięki czemu obsługuje zarówno okablowanie pętli aktywnej, jak i pasywnej.Płyta wyposażona jest w zabezpieczenie przeciwzwarciowe na izolowanym wyjściu zasilającym. W przypadku zwarcia lub zbyt dużego prądu prąd pętli zostaje ograniczony. Wymienne bezpieczniki chronią urządzenia w pętli przed wysokim prądem załączania, a każdy bezpiecznik posiada fizyczny wskaźnik sygnalizujący jego przepalenie.Przeznaczona do instalacji wejść analogowych HART, w których urządzenia polowe muszą być podłączane w konfiguracji pętli aktywnej lub pasywnej.Montaż na szynie DIN lub na ścianie, wymiary 135 x 214,6 x 25,5 mm.ZastosowaniaPodłączanie analogowych urządzeń polowych HART do modułów wejść analogowych HARTAparatura polowa zasilana z pętli, wymagająca izolowanego zasilania pętli pasywnejInstalacje przemysłowe wymagające zabezpieczonego okablowania pętli analogowych
