DeviceNet

GW-7243D-G CR łączy urządzenia slave Modbus z siecią DeviceNet. Po stronie DeviceNet działa jako Group 2 Only Server i oczekuje, aż master DeviceNet nawiąże swoje połączenia. Po stronie Modbus pełni rolę mastera, cyklicznie wysyłając polecenia do urządzeń slave, które został skonfigurowany do odczytu i zapisu.Interfejsy klienta Modbus TCP oraz mastera Modbus RTU/ASCII działają równocześnie, dzięki czemu urządzenia slave wyposażone w interfejs Ethernet, RS-232 lub RS-485 mogą być wszystkie odwzorowane w jednej instalacji DeviceNet. Eliminuje to konieczność stosowania osobnej bramy dla każdego typu komunikacji.Do konfiguracji oraz generowania pliku EDS dostarczane jest narzędzie GW-7243D Utility, które przyspiesza uruchomienie konfiguracji DeviceNet i Modbus.ZastosowaniaGniazda produkcyjne i zautomatyzowane linie produkcyjneLinie pakowania i butelkowania w przemyśle spożywczym i napojowymUrządzenia browarniczeProdukcja piekarnicza i zastawy stołowejProdukcja modułów HVACProdukcja zwijanych drzwi roletowych i pojemników magazynowych podsufitowychAutomatyzacja zakładów produkcji wyświetlaczy LCD

GW-7434D-G CR łączy sieć DeviceNet z osprzętem opartym na Ethernecie, takim jak sterowniki PLC, panele HMI i systemy SCADA. Działa jako master DeviceNet z predefiniowanym zestawem połączeń master/slave, automatycznie i cyklicznie odpytując urządzenia slave, dzięki czemu inżynierowie mogą odczytywać i zapisywać we/wy DeviceNet za pomocą poleceń Modbus TCP, bez samodzielnej implementacji protokołu DeviceNet.Poza funkcją mostu DeviceNet urządzenie może pełnić rolę serwera Modbus TCP lub serwera VxComm dla urządzeń podłączonych do portu RS-232 lub RS-485. Dzięki temu system nadrzędny może dotrzeć zarówno do urządzeń slave DeviceNet, jak i do szeregowych urządzeń Modbus RTU lub Modbus ASCII, przez jedno połączenie Ethernet. Konfiguracja odbywa się za pomocą oprogramowania narzędziowego producenta.Brama master DeviceNet z Modbus TCP, z odwzorowaniem do 512 bajtów we/wy Modbus na we/wy DeviceNetObsługa trybów pracy Poll, Bit-Strobe oraz Change of State/Cyclic I/OIdealna do integracji istniejących sieci DeviceNet z systemami sterowania lub monitoringu opartymi na EthernecieZastosowaniaStacja zaworów gazowych DeviceNetSterowanie ramieniem robotaAplikacje z panelami dotykowymi HMIBrama slave Modbus TCP/RTU do master DeviceNetKonwerter jednego Modbus/TCP na wiele Modbus/RTUKonwerter protokołów dla urządzeń szeregowych z użyciem VxComm

Moduł I-7565-DNM-G CR to konwerter mastera DeviceNet podłączany przez USB. Pozwala komputerowi PC działać jako master DeviceNet w sieci bez dedykowanego PAC ani karty magistrali polowej, co czyni go opłacalnym rozwiązaniem do dodawania sterowania DeviceNet do istniejących systemów. Obsługuje funkcje Group 2 Only Server oraz UCMM do komunikacji z urządzeniami slave.Konwerter posiada jeden niezależny port DeviceNet oparty na magistrali CAN, zbudowany wokół kontrolera NXP SJA1000T taktowanego 16 MHz. Programowalny adres MAC mastera oraz wybierana prędkość transmisji 125, 250 lub 500 kbps pozwalają dostosować go do różnych topologii sieci. Zworka umożliwia włączenie rezystora terminującego 120 Ω, a port jest izolowany galwanicznie: 3000 VDC dla izolacji DC-DC oraz 2500 Vrms dla izolacji optoelektronicznej.Sterowniki są dostarczane dla systemów Win XP, Win7, Win8 i Win10 w wersjach 32-bitowych i 64-bitowych, a także sterownik dla Linux. SDK obejmuje środowiska x64 DLL, .NET DLL, VB6, VC6 oraz BCB6. Urządzenie montowane jest na szynie DIN i pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaKomunikacja z napędami PowerFlex400Zastosowania z zaworami SMCZastosowania z zaworami IFC-125Zastosowania z zaworami MKS FRCAZastosowania z czujnikami odległości SICKSystemy diagnostyczne ciągników kołowych

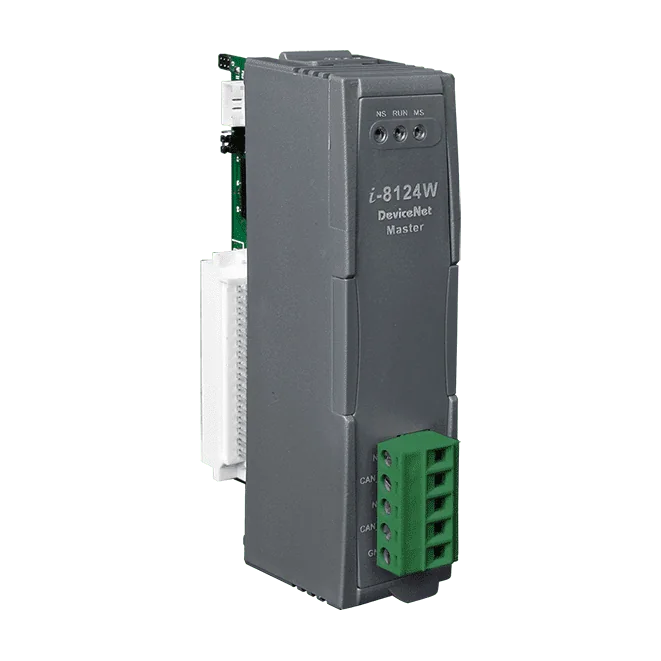

Moduł I-8124W-G dodaje port master DeviceNet do sterowników WinPAC, ViewPAC i XPAC-CE6 za pośrednictwem magistrali równoległej. Wykorzystuje kontroler CAN z odizolowanym portem DeviceNet, dzięki czemu inżynier może uruchomić sieć DeviceNet bezpośrednio ze sterownika PAC, bez osobnej bramki fieldbus.Master obsługuje do 64 węzłów, z programowalnym identyfikatorem MAC ID mastera oraz funkcjami Group 2 i UCMM. Dostępne są tryby pracy Poll, Bit-Strobe oraz Change Of State/Cyclic I/O, a moduł potrafi automatycznie skanować urządzenia podrzędne, dodawać lub usuwać urządzenia podczas pracy sieci w trybie online oraz automatycznie wznawiać połączenie po jego przerwaniu.Moduł, przeznaczony do integracji zaworów i czujników oraz do komunikacji z napędami, dostarczany jest pod kodem zamówieniowym I-8124W-G CR. Kluczowe parametry obejmują prędkość transmisji 125k, 250k lub 500k bodów, przełączalny rezystor terminujący 120 Ω, izolację DC-DC 3000 VDC oraz zakres temperatur pracy od -25 do +75 ℃.ZastosowaniaAplikacje CVD DeviceNetKomunikacja z napędami PowerFlex400Aplikacje z zaworami SMCAplikacje z zaworami IFC-125Aplikacje z zaworami MKS FRCAAplikacje z czujnikami odległości SICKSieci sterowania w automatyce przemysłowej, automatyce budynkowej, pojazdach, zastosowaniach morskich i systemach wbudowanych

Moduł I-87124-G wyposaża sterowniki WinPAC i ViewPAC w port DeviceNet master, dzięki czemu PAC może odpytywać urządzenia podrzędne (slave) w sieci DeviceNet i nimi zarządzać bez osobnej bramy magistrali fieldbus. Moduł pracuje po stronie magistrali CAN jako samodzielny kontroler CAN i pełni rolę mastera, obsługując do 63 węzłów podrzędnych.Inżynierowie wybierający ten moduł znajdą pełen zestaw trybów pracy I/O oraz funkcji zarządzania siecią. Obsługiwane są tryby Poll, Bit-Strobe oraz Change Of State/Cyclic, a także funkcje Group 2 i UCMM, automatyczne wykrywanie urządzeń Group 2 i UCMM oraz automatyczne skanowanie urządzeń podrzędnych. Urządzenia można dodawać i usuwać w działającej sieci, a połączenie odtwarza się automatycznie po jego przerwaniu.Z punktu widzenia projektowania elektrycznego port jest izolowany: 3000 VDC dla izolacji DC-DC i 2500 Vrms dla optoizolacji, a moduł zawiera przełączalny rezystor terminujący 120 Ω. Wsparcie programistyczne obejmuje Windows CE z zestawami SDK dla VB.Net 2005, C#.Net 2005 i eVC++ 4.0. Moduł przeznaczony jest do pracy w temperaturze otoczenia od -25 do +75 ℃.ZastosowaniaAutomatyka przemysłowaMaszyny przemysłoweAutomatyka budynkowaPrzemysł spożywczy i napojówProdukcja półprzewodnikówSieci sterowania pojazdów, jednostek morskich i systemów wbudowanychSystemy sterowania

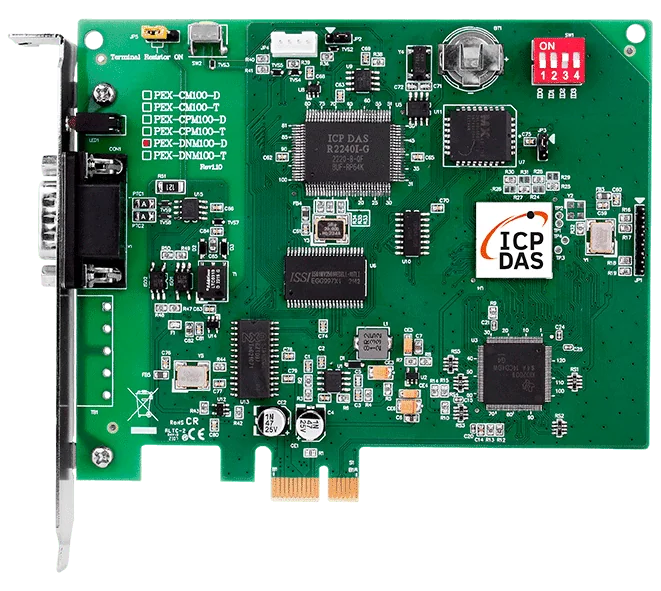

Karta PEX-DNM100-D dodaje do komputera PC z systemem Windows mastera DeviceNet przez gniazdo PCI Express. Działa jako master w sieci DeviceNet i komunikuje się z urządzeniami slave, korzystając z predefiniowanego zestawu połączeń master-slave oraz z funkcji serwera Group 2 i UCMM. Niezależny port magistrali CAN sprawia, że jest to ekonomiczne rozwiązanie dla aplikacji DeviceNet wymagających dedykowanego interfejsu master.Karta wykorzystuje kontroler CAN NXP SJA1000, który obsługuje arbitraż magistrali, wykrywanie błędów z automatyczną korekcją oraz retransmisję. Adres MAC mastera i prędkość transmisji są programowalne, a karta obsługuje automatyczne wyszukiwanie, dodawanie i usuwanie urządzeń w trybie on-line oraz automatyczne ponowne połączenie po zerwaniu łącza.Karta jest dostarczana ze sterownikami dla systemów Windows XP, 7, 8 i 10 (32-bitowych i 64-bitowych) oraz z zestawem SDK dla VB 6.0, VC++ 6.0, BCB 6.0 i Visual Studio .NET. Sprawdza się w sieciach sterowania w automatyce przemysłowej, automatyce budynkowej, pojazdach, zastosowaniach morskich i systemach sterowania wbudowanego.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowaSystemy pojazdoweSystemy morskieWbudowane sieci sterowania

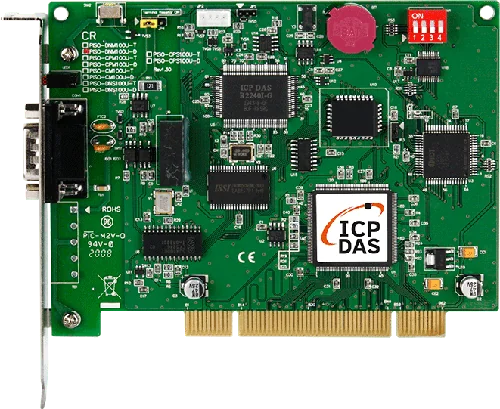

PISO-DNM100U-D to jednoportowa karta mastera DeviceNet przeznaczona dla systemów Windows opartych na magistrali PCI. Pełni rolę mastera w sieci DeviceNet i komunikuje się z urządzeniami slave, wykorzystując funkcje Group 2 Only Server oraz UCMM. Obsługuje stronę sieciową, dzięki czemu komputer PC może wymieniać dane I/O z urządzeniami terenowymi.Karta opiera się na kontrolerze CAN NXP SJA1000T z zegarem 16 MHz, wewnętrznym mikroprocesorem oraz transceiverem zgodnym z ISO-11898-2. Uniwersalny interfejs PCI obsługuje gniazda magistrali 5 V i 3,3 V, a numer płyty ustawiany jest przełącznikiem DIP. Port jest izolowany galwanicznie, z izolacją optyczną 2500 Vrms, a zworka umożliwia włączenie rezystora terminującego 120 Ω.Inżynierów mogą zainteresować funkcje auto-skanowania, automatycznego ponownego połączenia oraz dodawania i usuwania urządzeń w trakcie pracy sieci (on-line), przydatne przy dodawaniu lub wymianie urządzeń slave w działającej sieci. Sterowniki dostarczane są dla systemów Windows XP, 7, 8 i 10 w wersjach 32-bitowych i 64-bitowych, z obsługą SDK dla VB 6.0, VC++ 6.0, BCB 6.0 oraz Visual Studio .NET.ZastosowaniaProdukcja i kontrola paneli LCDKomunikacja z napędami PowerFlex400Sterowanie zaworami SMC, IFC-125 i MKS FRCAPomiar odległości czujnikami SICK

Płyta PISO-DNM100U-T (kod zamówieniowy PISO-DNM100U-T CR) zamienia komputer PC z systemem Windows w master DeviceNet w sieci. Wykorzystuje własny, niezależny port magistrali CAN, z predefiniowanym zestawem połączeń master-slave, i obsługuje funkcje Group 2 Only Server oraz UCMM do komunikacji z urządzeniami slave.Płyta oparta jest na kontrolerze CAN NXP SJA1000T i nadajniku 82C250, które zapewniają arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i retransmisją. Uniwersalny interfejs PCI obsługuje gniazda PCI 5 V oraz 3,3 V, a numer płyty ustawiany jest przełącznikiem DIP.Przeznaczenie do sieci automatyki przemysłowej, automatyki budynkowej, pojazdów, zastosowań morskich i systemów sterowania wbudowanegoObsługa sterowników dla systemów Windows XP, 7, 8 i 10 (32-bit i 64-bit), z obsługą SDK dla VB 6.0, VC++ 6.0, BCB 6.0 oraz Visual Studio .NETZastosowaniaProdukcja i kontrola paneli LCDKomunikacja z napędami PowerFlex400Sterowanie zaworami SMC, IFC-125 i MKS FRCAIntegracja czujników odległości SICKSieci automatyki przemysłowej, automatyki budynkowej, pojazdów, zastosowań morskich i systemów sterowania wbudowanego
