Konwertery mediów

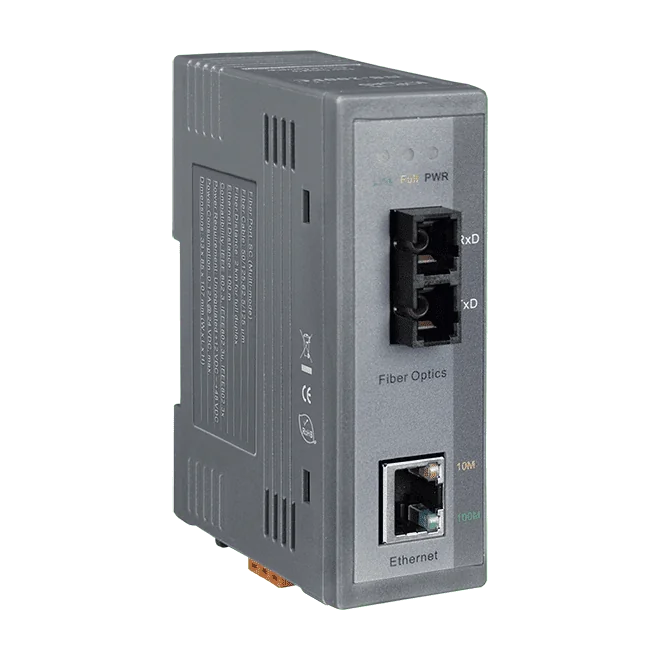

Konwerter NS-200AFC-T CR zamienia miedziane połączenie Ethernet 10/100 Base-TX na łącze światłowodowe wielomodowe 100 Base-FX, z jednym portem RJ-45 po stronie miedzianej i jednym złączem SC po stronie światłowodowej. Nadaje się do przemysłowych sieci Ethernet wymagających przejścia z miedzi na światłowód wewnątrz szafy sterowniczej lub w obrębie sieci zakładowej.Po stronie Ethernet konwerter automatycznie negocjuje prędkość 10/100 Mb/s oraz automatycznie przełącza się między MDI i MDI-X, dzięki czemu można stosować kable proste lub skrzyżowane bez konfiguracji. Wykorzystuje przełączanie typu store-and-forward, obsługuje sterowanie przepływem według IEEE 802.3x i posiada zabezpieczenie przed odwrotną polaryzacją na wejściu zasilania. Port światłowodowy jest przeznaczony do zasięgu 2 km na światłowodzie wielomodowym, przy czym do pracy w trybie full duplex zalecany jest światłowód 62,5/125 μm.Obudowa jest plastikowa, montowana na szynie DIN, o wymiarach 33 x 107 x 78 mm (S x D x W). Przeznaczony jest do pracy w zakresie od -30 °C do +75 °C oraz do przechowywania w zakresie od -30 °C do +85 °C, przy wilgotności względnej od 10% do 90% bez kondensacji. Wejście zasilania przyjmuje napięcie od +12 do +48 VDC i nie jest izolowane galwanicznie.ZastosowaniaPrzedłużanie przemysłowych łączy Ethernet z miedzi na światłowód wielomodowyPodłączanie urządzeń z interfejsem miedzianym do szkieletu światłowodowego w szafach sterowniczych i sieciach zakładowych

NS-200AFCS-60T to przemysłowy konwerter mediów łączący miedziany segment Ethernet 10/100Base-TX z jednomodowym łączem światłowodowym 100Base-FX z złączem SC, o zasięgu 60 km. Sprawdzi się u inżynierów, którzy muszą przedłużyć połączenie Ethernet na długim odcinku światłowodowym bez zmiany podłączonych urządzeń.Port RJ-45 automatycznie negocjuje prędkość 10 lub 100 Mb/s i sam wykrywa okablowanie MDI/MDI-X, dzięki czemu można go zainstalować bez kabli crossover. Konstrukcja store-and-forward obsługuje ruch między dwoma medium, a zabezpieczenie przed odwrotną polaryzacją chroni wejście zasilania.Urządzenie akceptuje szerokie zasilanie +12 do +48 VDC i pracuje w zakresie temperatur od -30 do +75 °C. Smukła plastikowa obudowa montowana jest na szynie DIN, a diody LED stanu sygnalizują zasilanie, prędkość, aktywność łącza oraz tryb dupleksu światłowodu.ZastosowaniaPrzedłużanie przemysłowych łączy Ethernet przez światłowód jednomodowy do 60 kmPodłączanie urządzeń z portem RJ-45 do szkieletu światłowodowego w szafach sterowniczych montowanych na szynie DIN

NS-200AFCS-T łączy miedziany segment Ethernet z łączem światłowodowym jednomodowym, umożliwiając rozbudowę przemysłowych sieci Ethernet na odległość do 30 km. Port RJ-45 obsługuje 10/100 Mb/s z autonegocjacją oraz automatyczne MDI/MDI-X, dzięki czemu można go podłączyć bez względu na okablowanie i polaryzację portów.Konwerter wykorzystuje architekturę store-and-forward z 1024 wpisami w tablicy MAC oraz sterowanie przepływem IEEE 802.3x. Strona światłowodowa korzysta ze złącza SC i obsługuje kable jednomodowe 8,3/125, 8,7/125, 9/125 lub 10/125 μm przy długości fali 1300 lub 1310 nm.Przeznaczony do szaf sterowniczych, ma plastikową obudowę o smukłym profilu do montażu na szynie DIN. Pracuje w zakresie temperatur -30 ~ +75 °C i zasilany jest napięciem +12 ~ +48 VDC, z zabezpieczeniem przed odwrotną polaryzacją. Kod zamówieniowy NS-200AFCS-T CR oznacza wersję zgodną z RoHS.ZastosowaniaRozbudowa przemysłowych połączeń Ethernet przez światłowód jednomodowyPodłączanie zdalnych urządzeń Ethernet do szkieletu światłowodowego w szafach sterowniczych

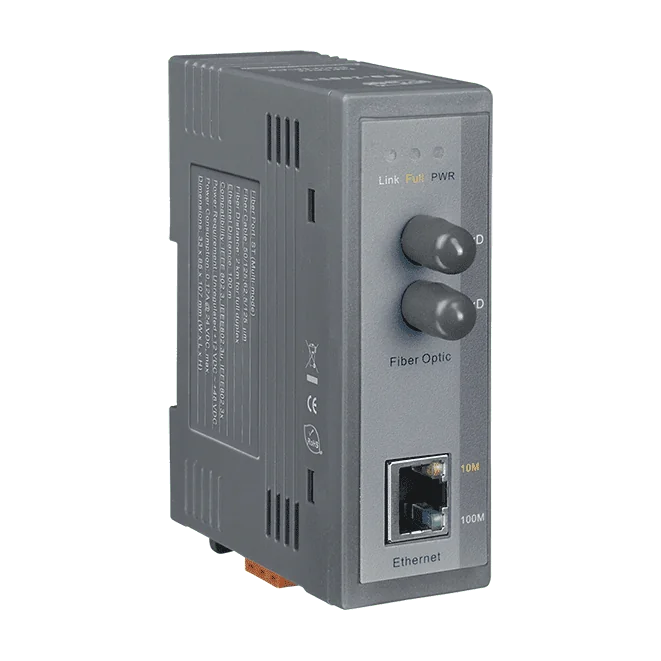

NS-200AFT-T łączy miedziany segment Ethernet z łączem światłowodowym wielomodowym. Port RJ-45 pracuje z prędkością 10 lub 100 Mb/s z autonegocjacją i automatycznym MDI/MDI-X, dzięki czemu można go podłączyć do przełącznika lub urządzenia bez wyboru kabla crossover. Strona światłowodowa wykorzystuje złącze 100Base-FX wielomodowe ST, przeznaczone do przedłużania połączenia Ethernet na odległości objęte specyfikacją światłowodu.Konwerter wykorzystuje przetwarzanie store-and-forward z przełączaniem z prędkością łącza i obsługuje standardy IEEE 802.3, 802.3u oraz 802.3x, w tym sterowanie przepływem. Na wejściu zasilania zastosowano zabezpieczenie przed odwrotną polaryzacją; przyjmuje ono napięcie od +12 VDC do +48 VDC (bez izolacji galwanicznej). Pobór mocy wynosi 0,12 A przy 24 VDC.Plastikowa obudowa jest na tyle smukła, że nadaje się do montażu na szynie DIN, a jej zakres temperatury pracy to -30 °C ~ +75 °C, natomiast zakres temperatury przechowywania to -30 °C ~ +85 °C. Diody LED stanu pokazują zasilanie, prędkość 10M i 100M, łącze/aktywność oraz stan dupleksu światłowodu. Produkt posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE.ZastosowaniaPrzedłużanie połączeń Ethernet 10/100Base-TX przez światłowód wielomodowy 100Base-FX w instalacjach przemysłowychPodłączanie urządzeń Ethernet z interfejsem miedzianym do szkieletu światłowodowego w szafach o wymiarach montażu na szynie DIN

NS-200WDM-A to jednostka lokalna pary jednowłóknowych konwerterów mediów światłowodowych. Łączy port Ethernet 10/100Base-TX RJ-45 z łączem światłowodowym 100Base-FX SC, przesyłając ruch nadawczy i odbiorczy przez jedno światłowód jednomodowy dzięki multipleksowaniu falowemu WDM (TX 1310 nm, RX 1550 nm). Zmniejsza to o połowę liczbę włókien potrzebnych do połączenia, co jest korzystne tam, gdzie instalacja światłowodu na dużych odległościach jest kosztowna.Urządzenie zaprojektowano do pracy typu plug-and-play, z automatyczną zamianą MDI/MDI-X oraz autonegocjacją 10/100 Mb/s. Stosuje przełączanie typu store-and-forward i zapewnia izolację 1500 Vrms. Wyposażono je w ochronę przeciążeniową, miękki start, ochronę przed nadmiernym i zbyt niskim napięciem oraz ochronę przed odwrotną polaryzacją. Szerokość 32,3 mm ułatwia montaż w kompaktowych szafach sterowniczych na szynie DIN.Ważne: urządzenie działa w parze. NS-200WDM-A należy zamawiać razem z NS-200WDM-B na drugim końcu łącza.ZastosowaniaPrzedłużanie Ethernetu 100 Mb/s przez światłowód jednomodowy na dużych odległościachOgraniczanie kosztów infrastruktury światłowodowej dzięki wykorzystaniu jednego włóknaSzafy sterownicze o ograniczonej przestrzeni i instalacje na szynie DIN

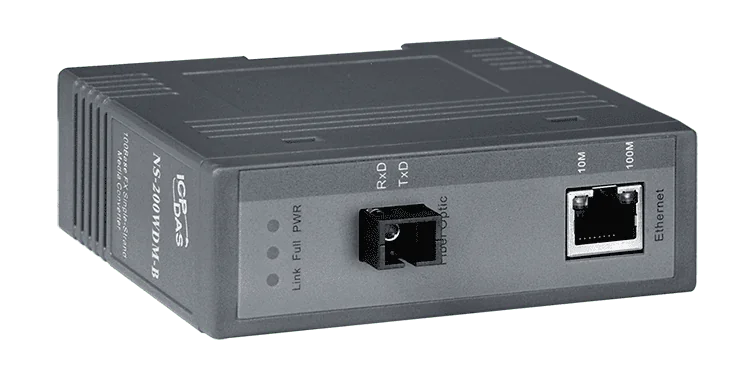

Konwerter NS-200WDM-B to jednowłóknowy konwerter mediów, który przesyła Ethernet przez jedno włókno jednomodowe zamiast dwóch. Dzięki multipleksowaniu z podziałem długości fali (WDM) dwa niezależne kanały danych biegną tym samym włóknem; to urządzenie nadaje na 1550 nm, a odbiera na 1310 nm. Jest dobrze dostosowany do wydłużania połączeń Ethernet na większe odległości tam, gdzie instalacja światłowodu jest kosztowna.NS-200WDM-B działa wyłącznie w parze z NS-200WDM-A, który należy zainstalować na przeciwnym końcu łącza. Urządzenie wykorzystuje przełączanie typu store-and-forward, automatyczne krzyżowanie MDI/MDI-X oraz sterowanie przepływem w trybie pełnego dupleksu zgodnie z IEEE 802.3x, dzięki czemu można je podłączyć bez specjalnego okablowania. W zestawie znajdują się funkcja łagodnego startu, zabezpieczenie przeciążeniowe oraz zabezpieczenie przed zbyt wysokim i zbyt niskim napięciem, a zasilanie +12 ~ +48 VDC z zabezpieczeniem przed odwrotną polaryzacją upraszcza montaż w szafach na szynie DIN.Kod zamówieniowy NS-200WDM-B CR to strona TX 1550 nm / RX 1310 nm tej serii. Podczas zamawiania należy wskazać pasujący NS-200WDM-A, aby zapewnić zgodność obu końców łącza.ZastosowaniaWydłużanie połączeń Ethernet na długich łączach światłowodowych jednomodowychObniżenie kosztów infrastruktury światłowodowej dzięki przesyłaniu dwóch kanałów jednym włóknemPodłączanie zdalnych urządzeń Ethernet do sieci przez szkieletowe łącze światłowodowe

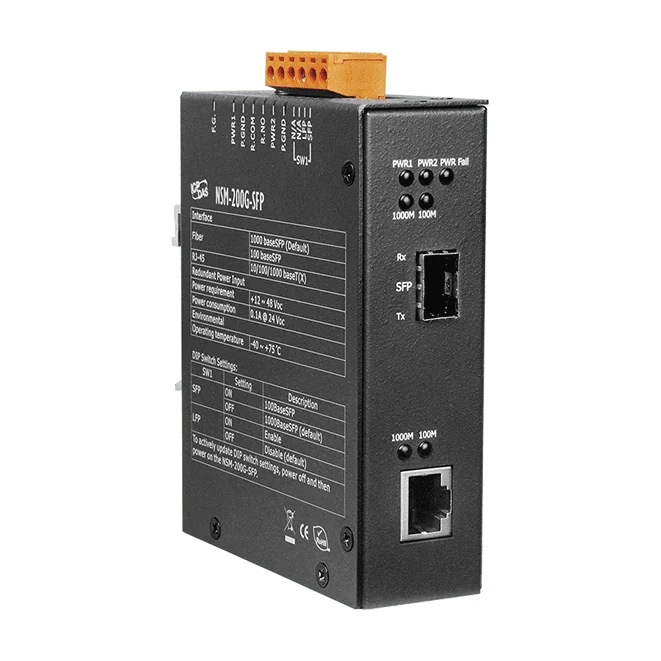

NSM-200G-SFP łączy segment miedzianej sieci Ethernet 10/100/1000Base-T ze światłowodowym łączem 1000 Mb/s za pośrednictwem pojedynczego gniazda SFP. Urządzenie sprawdzi się u inżynierów, którzy muszą wydłużyć istniejącą sieć, podłączyć do szkieletu światłowodowego urządzenia bez portu optycznego lub zwiększyć odległość między dwoma urządzeniami bez zmiany pozostałej części instalacji.Gniazdo SFP obsługuje urządzenie 1000 Base-LX, a konwerter jest przezroczysty dla ramek jumbo do 10 KB. Dostępna jest funkcja Link Fault Pass-through (LFP), włączana przełącznikiem DIP, dzięki której awaria łącza po jednej stronie może zostać przekazana do drugiej strony. Konwerter stosuje przetwarzanie store-and-forward i dysponuje 512 Kbit pamięci buforowej ramek.Metalowa obudowa przeznaczona jest do montażu na szynie DIN lub, opcjonalnie, na ścianie. Urządzenie przyjmuje redundantne zasilanie stałoprądowe +12 VDC ~ +48 VDC z zabezpieczeniem przed odwrotną polaryzacją oraz posiada wyjście alarmowe przekaźnikowe o obciążalności 1 A @ 30 VDC. Zakres temperatury pracy wynosi -30 °C ~ +75 °C.ZastosowaniaWydłużanie zasięgu istniejącej sieci EthernetPodłączanie urządzeń bez portu światłowodowego do łącza światłowodowegoZwiększanie odległości między dwoma urządzeniamiInstalacje przemysłowego Ethernetu wymagające przekazywania awarii łącza (LFP)

The NSM-200LX CR to przemysłowy konwerter mediów, który w sposób przezroczysty łączy miedziane połączenie Ethernet 10/100/1000Base-T z łączem światłowodowym jednomodowym. Jego port SC pracuje na długości fali 1310 nm i ma zasięg 10 km, co stanowi praktyczny sposób na wydłużenie istniejącej sieci lub odległości między dwoma urządzeniami.Urządzenie sprawdza się w trudnych warunkach środowiskowych, z zakresem temperatur pracy od -30 °C do +75 °C oraz nadmiarowymi wejściami zasilania +12 VDC ~ +48 VDC, dzięki czemu zasilanie zapasowe może utrzymać działanie łącza. Funkcję Link Fault Pass-through (LFP) można włączyć przełącznikiem DIP, dzięki czemu awaria po jednej stronie łącza jest sygnalizowana drugiej stronie.Do kluczowych cech przetwarzania ramek należą przetwarzanie typu store and forward, sterowanie przepływem IEEE 802.3x, Energy Efficient Ethernet (802.3az) oraz przezroczystość dla ramek jumbo do 10 KB. Metalowa obudowa montowana jest na szynie DIN lub, opcjonalnie, na ścianie.ZastosowaniaWydłużanie zasięgu istniejących sieci Gigabit Ethernet przez światłowód jednomodowyŁączenie dwóch urządzeń oddalonych o maksymalnie 10 kmPrzechodzenie od miedzianego sprzętu Ethernet do łączności światłowodowej w instalacjach przemysłowych

Konwerter NSM-200SX CR zamienia miedziane łącze Ethernet 1000Base-T na światłowód wielomodowy 1000Base-SX, umożliwiając inżynierom wydłużenie segmentu sieci lub podłączenie urządzenia z portem miedzianym do szkieletu światłowodowego bez zmiany otaczającego wyposażenia. Posiada jeden port RJ-45 oraz jeden port światłowodowy SC, a także przetwarzanie typu store & forward oraz obsługę standardu IEEE 802.3 Ethernet, kontroli przepływu i pracy energooszczędnej.Funkcja Link Fault Pass-through (LFP) może być włączona przełącznikiem DIP, dzięki czemu awaria łącza po jednej stronie jest odzwierciedlana po drugiej stronie. Pomaga to podłączonym urządzeniom szybko wykryć utratę łącza. Wyjście przekaźnikowe alarmu oraz dwa nadmiarowe wejścia zasilania +12 VDC ~ +48 VDC z zabezpieczeniem przed odwrotną polaryzacją zwiększają niezawodność instalacji w szafach sterowniczych.Metalowa obudowa jest przystosowana do montażu na szynie DIN, z opcjonalnym montażem ściennym, a zakres temperatury pracy wynosi -30 °C ~ +75 °C. Ten wariant wybierz, gdy potrzebujesz wielomodowego łącza 850 nm o zasięgu do 0,55 km ze złączami SC.ZastosowaniaWydłużanie zasięgu istniejącej sieci EthernetPodłączanie urządzeń wyposażonych wyłącznie w port miedziany do sieci światłowodowejWydłużanie odległości między dwoma urządzeniami przez światłowód wielomodowy

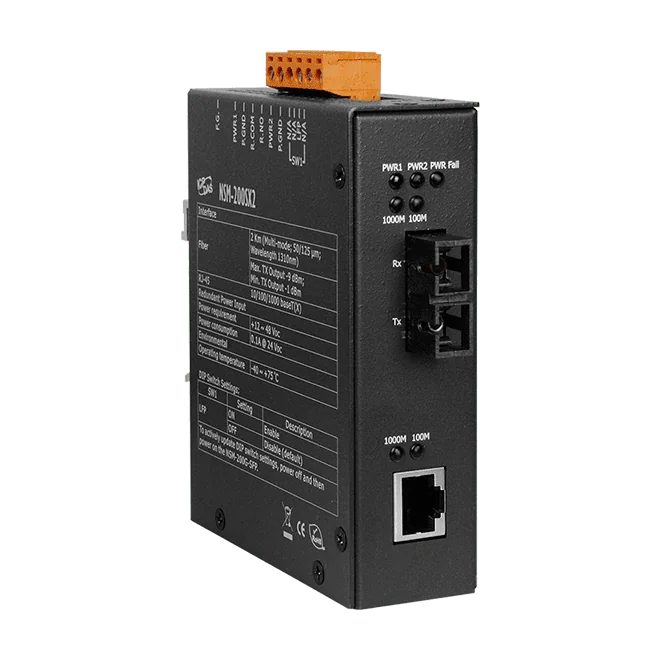

NSM-200SX2 przekształca miedziane łącze Ethernet 10/100/1000Base-T w łącze światłowodowe wielomodowe 1000Base-SX, umożliwiając inżynierom rozbudowę istniejącej sieci lub podłączenie urządzenia wyposażonego wyłącznie w port miedziany do światłowodu bez zmiany pozostałej części instalacji. Pojedynczy port SC wykorzystuje światłowód wielomodowy 50/125 μm przy długości fali 1310 nm, a znamionowy zasięg wynosi 2 km.Urządzenie sprawdza się w szafach przemysłowych, gdzie niezawodność ma znaczenie. Oferuje przetwarzanie typu store-and-forward, przezroczystość dla ramek jumbo oraz funkcję Link Fault Pass-through (LFP), którą można włączyć przełącznikiem DIP, dzięki czemu awaria po jednej stronie łącza jest sygnalizowana także po drugiej. Specyfikację uzupełniają redundantne wejścia zasilania +12 VDC ~ +48 VDC, wyjście alarmowe przekaźnikowe oraz metalowa obudowa, z montażem na szynie DIN lub opcjonalnie na ścianie.Wybierz NSM-200SX2 CR, gdy potrzebujesz rozwiązania 1000Base-SX dla światłowodu wielomodowego z rozszerzonym zakresem temperatur pracy od -30 °C do +75 °C. Do serii należą również modele NSM-200SX, NSM-200LX i NSM-200G-SFP.ZastosowaniaZwiększenie zasięgu istniejącej miedzianej sieci Gigabit Ethernet przez światłowód wielomodowyPodłączenie urządzenia 1000Base-T do łącza światłowodowego 1000Base-SXZwiększenie odległości między dwoma urządzeniami Gigabit EthernetPołączenie urządzeń bez portu światłowodowego z szkieletem światłowodowym w instalacjach przemysłowych
