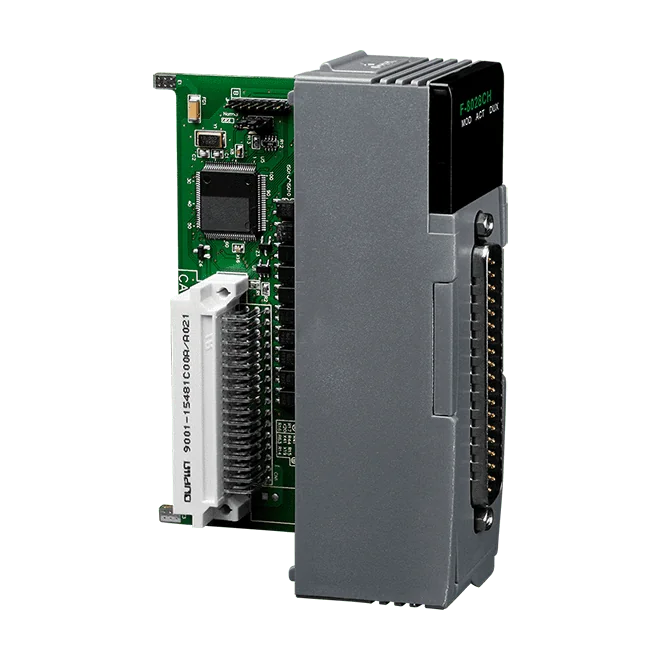

F-8028CH Redundantny 8-kanałowy moduł wyjść prądowych izolowanych z master HART

F-8028CV CR to 8-kanałowy moduł wyjść analogowych do systemu iDCS-8000, przeznaczony do sterowania sygnałami prądowymi i napięciowymi z kontrolera. Każdy kanał przetwarza 16-bitowe dane cyfrowe z modułu systemowego na sygnał wyjściowy, a zakres wyjścia można programować osobno dla każdego kanału. Stan po włączeniu zasilania (power-on) oraz wartości bezpieczne ustawia się w oprogramowaniu konfiguracyjnym, dzięki czemu wyjścia mogą przyjąć z góry określony stan.Moduł sprawdza się w aplikacjach, w których istotne są dokładność wyjść oraz ograniczanie skutków awarii. Zapewnia dokładność ±0,05% FSR oraz izolację 3000 VDC między wyjściami a magistralą backplane, a także między wyjściami a masą obudowy (frame ground). Usterka na jednym kanale, na przykład zdarzenie wysokiego napięcia lub prądu, jest izolowana i nie wpływa na pozostałe komponenty systemu.Obsługiwana jest redundancja z czasem przełączenia redundantnego krótszym niż 1 ms. Zabezpieczenia i diagnostyka obejmują ochronę przed zwarciem, wykrywanie przerwania przewodu w zakresie 4 ~ 20 mA oraz wyjście dla przekroczenia zakresu (overrange). Moduł pracuje w temperaturze od -25 °C do +75 °C, przy wilgotności względnej 5 do 95% RH, bez kondensacji.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowa w zakładach produkcyjnychAutomatyka maszynZdalne utrzymanie ruchuZdalna diagnostykaUrządzenia testowe

F-8015 CR to moduł wejść RTD z 8 kanałami dla systemu iDCS-8000. Obsługuje czujniki Pt100, JPt100 i Pt1000, ma rozdzielczość 16 bitów oraz konfigurowalną przez użytkownika skalę góra/dół na każdym kanale, dzięki czemu zakres wejściowy można dopasować do pomiaru.Moduł sprawdza się w aplikacjach, w których istotne są dokładność pomiaru i ograniczanie skutków awarii. Każde wejście jest izolowane galwanicznie napięciem 3000 VDC zarówno od magistrali wewnętrznej, jak i od masy obudowy, dzięki czemu awaria wysokim napięciem lub prądem na jednym kanale nie powinna przenosić się na inne komponenty systemu iDCS-8000. Detekcja przerwy przewodu sygnalizuje uszkodzone połączenia czujników.Obsługa redundancji z szybkim czasem przełączania poniżej 100 µs sprawia, że F-8015 CR nadaje się do konstrukcji wymagających ciągłości monitorowania temperatury. Jest zwykle stosowany w automatyce budynkowej, fabrycznej i maszynowej, a także w zdalnej diagnostyce i serwisie oraz w sprzęcie testowym.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalny serwisZdalna diagnostykaSprzęt testowy

Moduł F-8017C1 CR to 16-bitowy moduł wejść analogowych z ośmioma różnicowymi kanałami prądowymi, przeznaczony do czujników 4~20 mA w instalacjach iDCS-8000 wymagających redundancji. Każdy kanał jest izolowany, dzięki czemu awaria jednego wejścia nie przenosi się na magistralę wsteczną ani na pozostałe moduły systemu.Wejścia prądowe mogą odczytywać sygnał do 25% powyżej zakresu, choć dokładność w zakresie przekroczenia nie jest gwarantowana. W zakresie normalnym moduł zapewnia dokładność ±0,05% FSR i obsługuje łączną szybkość próbkowania 500 próbek na sekundę. Przełączanie redundantne zajmuje mniej niż 100 µs, co pomaga utrzymać ciągłość pomiarów podczas przełączenia.Przeznaczenie: automatyka budynkowa, przemysłowa i maszynowa, zdalne utrzymanie ruchu i diagnostyka oraz sprzęt testowy.Dla opisywanej tu wersji zgodnej z RoHS należy wybrać kod zamówieniowy z przyrostkiem CR.ZastosowaniaAutomatyka budynkowaAutomatyka przemysłowaAutomatyka maszynowaZdalne utrzymanie ruchuZdalna diagnostykaSprzęt testowy

Moduł F-8017C2 CR to 16-kanałowy moduł różnicowych wejść analogowych do pętli prądowych. Mierzy sygnały 4 ~ 20 mA z rozdzielczością 16 bitów i dokładnością ±0,05% FSR, a także może raportować odczyty do 25% powyżej zakresu, choć dokładność w tym obszarze nie jest gwarantowana.Moduł przeznaczony do systemu iDCS-8000 oferuje redundancję z czasem przełączania poniżej 100 us. Każde wejście jest izolowane, z izolacją 3000 VDC między kanałami a magistralą backplane, dzięki czemu usterka wysokiego napięcia lub prądu na jednym kanale nie powinna wpływać na pozostałe elementy systemu.Inżynierowie wybierający ten wariant otrzymują 16 kanałów współdzielących łączną częstotliwość próbkowania 1 kHz, ochronę przed przeciążeniem prądowym oraz zakres pracy od -25 °C do +75 °C. Moduł nadaje się do monitorowania i sterowania w automatyce budynkowej, fabrycznej i maszynowej, a także do zdalnego serwisowania, zdalnej diagnostyki i sprzętu testowego.ZastosowaniaAutomatyka budynkowaAutomatyka fabrycznaAutomatyka maszynowaZdalne serwisowanieZdalna diagnostykaSprzęt testowy
