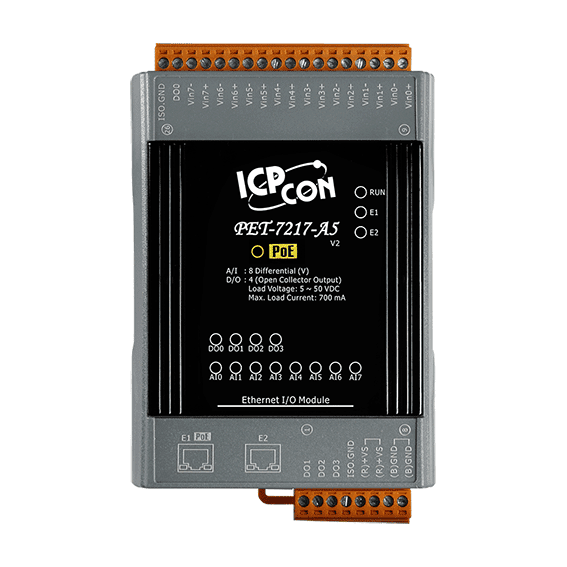

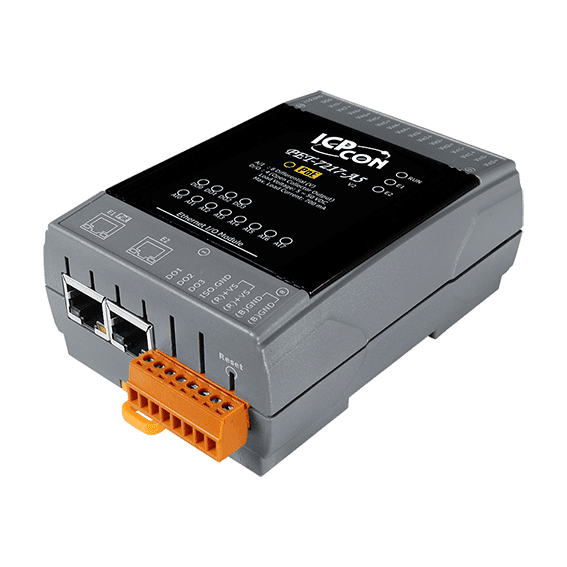

PET-7217-A5 Modulo I/O Ethernet con PoE, 8 canali AI ad alta tensione, 4 canali DO

Il ET-7217-A5 combina otto ingressi analogici differenziali ad alta tensione e quattro uscite digitali in un modulo Ethernet per montaggio su guida DIN. Ogni canale di ingresso può essere impostato indipendentemente su ±50 V o ±150 V, così un solo modulo può gestire segnali di tensione diversi senza condizionamento aggiuntivo del segnale. Le uscite digitali sono di tipo sink open-collector isolate, con portata nominale di 700 mA per canale.La connettività di rete è gestita da uno switch integrato a 2 porte 10/100 Base-TX con LAN bypass, che consente di collegare i moduli in cascata lungo una linea. Il modulo supporta Modbus TCP e Modbus UDP, e un web server integrato con web HMI permette la configurazione e il monitoraggio remoto da browser. Il controllo degli accessi avviene tramite ID, password e filtro IP.Le funzioni di affidabilità includono un doppio watchdog che copre il modulo e la comunicazione, valori programmabili all'accensione e di sicurezza per le uscite digitali, e la connessione a coppie I/O. L'isolamento è di 2500 VDC per I/O e 1500 VDC per Ethernet. Il modulo opera a -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

PET-7217-10 CR è un modulo I/O Ethernet alimentato tramite PoE che porta la misura analogica su una rete Modbus. Accetta 10 ingressi analogici differenziali oppure 20 single-ended, selezionabili via software, e ogni canale può essere configurato con un proprio campo di misura. La scelta tra ingresso in tensione o in corrente avviene per canale tramite la posizione del jumper.Il modulo integra uno switch 10/100 Base-TX a 2 porte con LAN bypass, così le unità possono essere collegate in cascata lungo una linea senza uno switch separato. È dotato di web server integrato e web HMI per la configurazione e supporta sia Modbus TCP sia Modbus UDP. Il controllo degli accessi avviene tramite ID, password e filtro IP, e due watchdog, uno per il modulo e uno per la comunicazione, garantiscono la supervisione del funzionamento.Sono disponibili due modalità di campionamento: modalità normale a 10 Hz e modalità veloce a 50 Hz su tutti i canali. Il modulo può essere alimentato tramite PoE (IEEE 802.3af, Classe 1) oppure da morsettiera +12 ~ +48 VDC, e si installa su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

Il PET-7217 CR è un modulo I/O Ethernet alimentato tramite PoE, con otto ingressi analogici differenziali e quattro uscite digitali, che comunica via Modbus TCP o Modbus UDP. Ogni canale analogico può avere un proprio campo di ingresso, e il tipo di ingresso (tensione o corrente) si seleziona tramite jumper per il canale corrispondente.Uno switch 10/100 Base-TX a 2 porte integrato, con bypass LAN, consente di collegare in cascata più moduli lungo una linea. L'unità può essere alimentata tramite PoE (IEEE 802.3af, Classe 1) oppure tramite morsettiera da +12 ~ +48 VDC, e include un web server integrato, Web HMI e doppio watchdog.Le uscite digitali sono di tipo sink open-collector isolate, con protezione da cortocircuito e sovraccarico, e sono programmabili sia il valore di accensione sia il valore di sicurezza. L'isolamento interno al modulo è di 2500 VDC.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

PET-7217RMS è un modulo I/O Ethernet PoE per la misura di segnali in corrente alternata come valori True RMS. I suoi otto ingressi differenziali possono essere configurati singolarmente per campi da +150 mVrms a +10 Vrms, e il modulo calcola il valore True RMS in DC di forme d'onda complesse e non sinusoidali. Quattro uscite open-collector isolate completano le I/O integrate, così il dispositivo può sia monitorare sia intervenire su un processo da un unico apparecchio.Il modulo è indicato per i progettisti che necessitano di una misura AC accurata in punti remoti, senza un'infrastruttura separata di alimentazione o cablaggio. Uno switch a due porte 10/100 Base-TX con bypass LAN consente di collegare i dispositivi in cascata lungo una linea di rete, e il modulo può essere alimentato tramite Ethernet (IEEE 802.3af, Classe 1) oppure da una morsettiera +12 ~ +48 VDC. La comunicazione avviene tramite Modbus TCP o Modbus UDP, con web server integrato e web HMI per configurazione e monitoraggio.Le funzioni di protezione comprendono isolamento intra-modulo di 2500 VDC, protezione da sovratensione ±35 Vrms/±28 VDC sugli ingressi analogici e doppio watchdog. I valori di accensione e di sicurezza delle uscite digitali sono programmabili, e il controllo degli accessi è garantito tramite impostazioni di ID, password e filtro IP.ApplicazioniBuilding AutomationFactory AutomationMachine AutomationManutenzione remotaDiagnostica remotaApparecchiature di collaudo
