Schede a relè

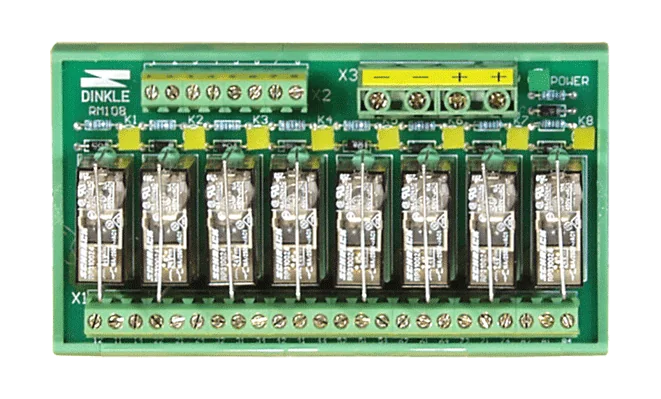

Il RM-108 CR è una scheda relè a 8 canali che commuta i carichi tramite contatti Form C con portata di 16 A @ 250 VAC. È adatta a ingegneri che devono pilotare più uscite ad alta corrente da un unico modulo compatto montato su guida DIN.Ogni canale è dotato di un relè Form C e di un proprio LED che indica lo stato del canale, semplificando la messa in servizio e la ricerca dei guasti. È prevista una protezione contro l'inversione di polarità per contribuire a prevenire un funzionamento errato.Dimensioni meccaniche: 135 mm x 87 mm x 63 mm (L x P x A)Temperatura di esercizio e di stoccaggio: da -20 a 70°CUmidità: dal 5% al 90% RH, senza condensaApplicazioniCommutazione di carichi con portata fino a 16 A @ 250 VAC

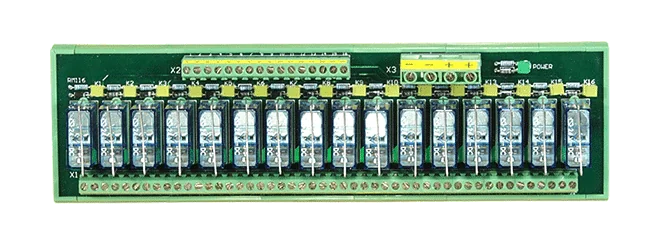

La RM-116 CR è una scheda a relè a 16 canali dotata di un relè di potenza Form C per canale. Ogni contatto è dimensionato per 16 A @ 250 VAC, quindi è adatta alla commutazione di carichi a corrente più elevata tramite una scheda a relè, anziché un modulo per segnali a basso livello.La protezione contro l'inversione di polarità tutela da collegamenti errati, e ogni canale dispone di un proprio LED che indica lo stato del relè. La scheda si monta su guida DIN ed è specificata per il funzionamento da -20 ~ 70°C e 5% ~ 90% UR, senza condensa.Dimensioni: 270 mm x 87 mm x 63 mm (L x P x A)Conforme RoHS e WEEE

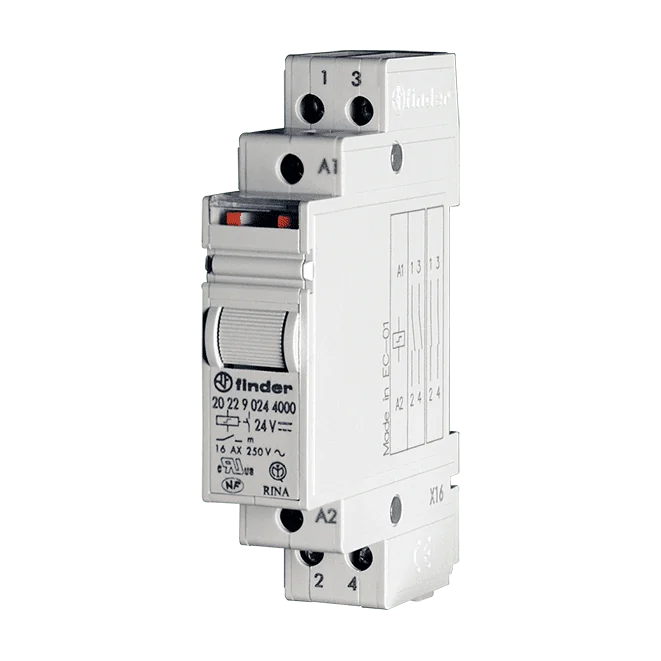

Il RM-20.22 CR è un modulo relè a passo bipolare da 16 A per montaggio su guida DIN. Dispone di due uscite a relè Form A con relè a passo da 24 V e una portata dei contatti di 16 A a 250 VAC, risultando una soluzione pratica per la commutazione di carichi a livello di rete a partire da un circuito di controllo.Il modulo ha una larghezza di soli 17,4 mm, quindi si installa in modo compatto accanto ad altri dispositivi su guida. Un pulsante di test con indicatori meccanici consente di verificare lo stato di commutazione durante la messa in servizio e la ricerca guasti.Intervallo di temperatura di esercizio e di stoccaggio da -40 ~ 70 °CMateriale dei contatti AgSnO2, con durata nominale di 100 · 10^3 operazioni elettriche e 300 · 10^3 operazioni meccaniche

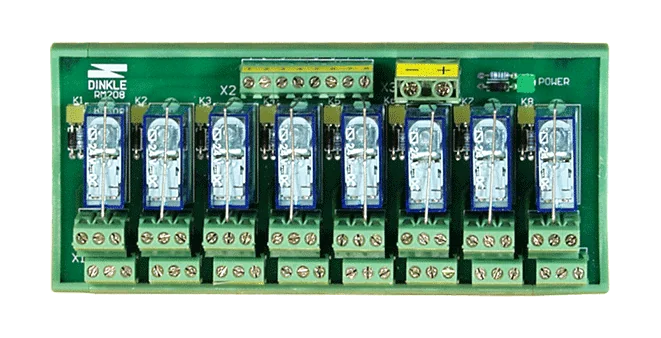

RM-208 CR è una scheda relè a 8 canali della serie RM. Ogni canale monta due relè Form C con portata 5 A @ 250 VAC, quindi un singolo canale può commutare due set di contatti indipendenti da un unico ingresso relè di potenza a 24 V.La scheda si monta su guide DIN TS-15, TS-32 o TS-35. La protezione contro l'inversione di polarità tutela da errori di cablaggio, e un LED su ciascun canale indica lo stato, facilitando la messa in servizio e la ricerca guasti nei quadri di controllo.Scegliete questa variante quando servono otto canali relè con contatti Form C doppi. La serie RM comprende anche versioni a 4 e 16 canali con diverse configurazioni di relè.

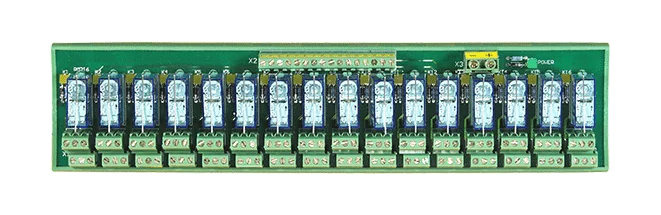

La RM-216 CR è una scheda relè a 16 canali che dota gli armadi di controllo di 32 contatti Form C, con due relè per ogni canale. Ogni contatto è dimensionato per 5 A @ 250 VAC, quindi la scheda è adatta alla commutazione di carichi esterni da un singolo modulo montato su guida DIN.Ogni canale è dotato di un LED di stato, così che i tecnici possano verificare lo stato di commutazione durante la messa in servizio e la ricerca guasti. La protezione contro l'inversione di polarità tutela da errori di cablaggio dell'alimentazione. Il modulo si installa su guide DIN TS-15, TS-32 o TS-35.La scheda opera nel campo di temperatura da -20 ~ 70°C con umidità del 5% ~ 90% RH senza condensa, e il suo ingombro di 327 mm x 87 mm x 63 mm si adatta a layout di quadro compatti. È una scelta indicata quando serve uno stadio di relè multicanale ad alta densità all'interno di un contenitore standard su guida DIN.ApplicazioniCommutazione di carichi esterni fino a 5 A a 250 VAC per contattoCommutazione a relè multicanale in armadi di controllo su guida DIN

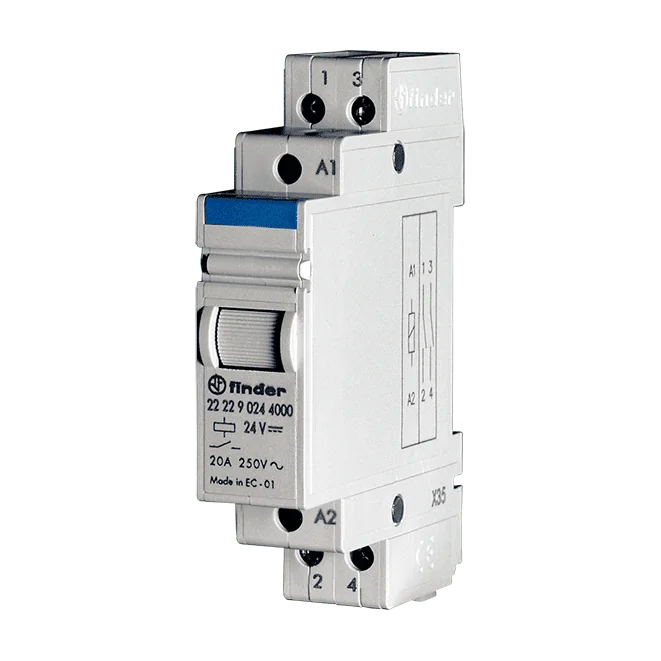

Il RM-22.22 CR è un modulo relè compatto a 2 poli che commuta carichi fino a 20 A a 250 VAC tramite una configurazione di contatti a doppio polo, normalmente aperti (DPST-NO). È indicato per i costruttori di quadri che devono attivare e disattivare un circuito a partire da un segnale di comando, in un ingombro ridotto montato su guida.Il modulo si monta su guida da 35 mm (EN 50022) e misura 84 mm x 17,4 mm x 58,4 mm (L x L x A). Il suo campo di ingresso di 21,6 ~ 56,4 VDC copre le tipiche alimentazioni di comando a 24 V, e per il funzionamento manuale è previsto un pulsante di test.I contatti sono in AgSnO2, con valori nominali di 50 · 10^3 operazioni elettriche e 500 · 10^3 operazioni meccaniche. Il modulo è specificato per una temperatura di funzionamento di -40 ~ 70°C e una temperatura di stoccaggio di -40 ~ 70°C.
Ponticello a 20 vie.

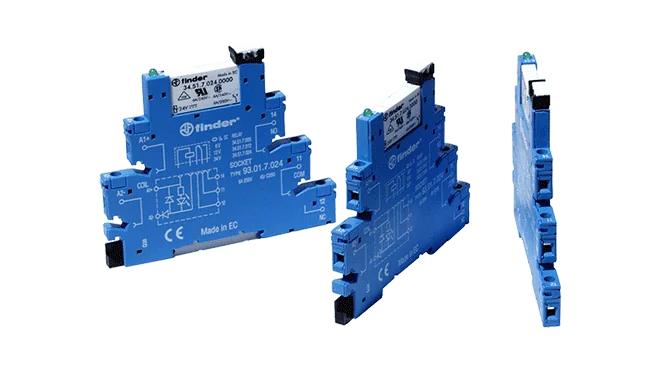

Il RM-38.61 CR è un modulo relè su guida DIN basato su un relè di potenza 1 polo Form C. Il suo contatto in AgNi è dimensionato per 6 A a 250 VAC, adatto alle applicazioni di commutazione in cui serve un singolo contatto di scambio su una scheda montata su guida.Il modulo si monta su guida da 35 mm (EN 50022) ed è largo 17,4 mm, risultando compatto per i quadri di controllo. È dotato di un pulsante di test per la verifica manuale del relè. La scheda tecnica riporta tempi di eccitazione e diseccitazione di 0,05 ms e 0,25 ms, con durata elettrica di 60 · 10^3 e durata meccanica di 10 · 10^6.Punti chiave per la specifica:Contatto Form C, dimensionato per 6 A @ 250 VACIntervallo di temperatura di esercizio e di stoccaggio da -40 ~ 70°CFornito in confezione da cinque pezzi
Ponticello a 18 vie.
Il RM-48.61 è un modulo d'interfaccia a relè da utilizzare con i moduli I/O remoti I-7000. Dispone di un relè di potenza Form C (scambio unipolare) con portata di 16 A @ 250 VAC, che consente a un canale d'uscita I-7000 di commutare carichi di potenza più elevata.Ogni modulo ha una larghezza di 15,5 mm e si monta su guida DIN da 35 mm secondo EN 50022. I tempi di eccitazione e di rilascio sono rispettivamente di 7 ms e 3 ms, e i contatti sono in AgNi/AgCdO. Quattro pezzi sono forniti in un'unica confezione, adatta a quadri che richiedono più canali a relè.Scegliete il RM-48.61 quando vi serve uno stadio a relè compatto, montato su guida, in un sistema I-7000, con un intervallo di funzionamento di -40 ~ 70°C.ApplicazioniCommutazione di carichi di potenza più elevata dalle uscite digitali dei moduli I/O remoti I-7000Stadi a relè in quadri di controllo montati su guida DIN

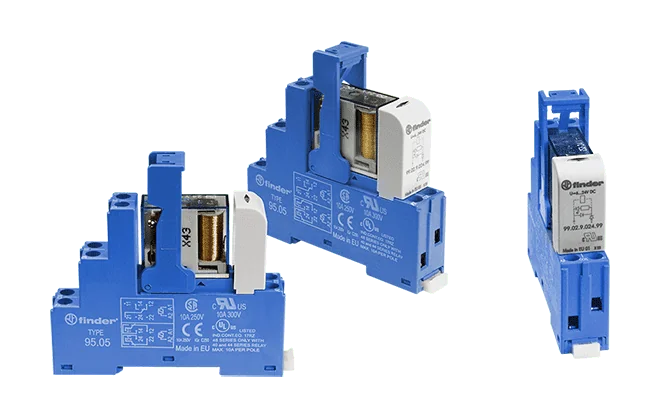

RM-48.62 è un modulo d'interfaccia a relè per sistemi basati su moduli I/O remoti I-7000. Dispone di due contatti di commutazione Form C, con portata nominale di 10 A @ 250 VAC, in modo che il controllore I-7000 possa commutare carichi che superano la capacità delle sue uscite digitali.Il modulo ha una larghezza di 15,5 mm e si monta su barra DIN da 35 mm (EN 50022), adatta a layout compatti di quadri di controllo. I contatti sono in AgNi, con un tempo di eccitazione di 7 ms e un tempo di rilascio di 3 ms. L'intervallo di temperatura di esercizio nominale è da -40 ~ 70°C.Modulo relè per moduli I/O remoti I-7000Due canali relè Form CPortata dei contatti 10 A @ 250 VACLarghezza 15,5 mm, montaggio su barra DINApplicazioniCommutazione di carichi di potenza più elevata da sistemi I/O remoti I-7000Commutazione a relè in quadri di controllo su barra DIN
Schede a relè per la commutazione di carichi
Le schede a relè di questa categoria sono moduli a relè della serie RM che permettono alle uscite digitali di commutare carichi di potenza più elevata. Tra i modelli figurano le schede a 8 canali e a 16 canali con contatto di tipo Form C, come RM-108, RM-116, RM-208 e RM-216, e i moduli a relè su guida DIN a polo singolo e a 2 poli, come RM-38.61, RM-48.61, RM-20.22 e RM-22.22. I ponticelli di collegamento, come RM-48-095.18 e RM-38-093.20, sono elencati come accessori.
Confrontate il numero di canali, la corrente nominale dei contatti del relè e il tipo di montaggio. I valori nominali indicati vanno da 5 A a 20 A, ad esempio 16 A a 250 VAC per l'RM-116. Verificate che la portata dei contatti sia adatta al carico e alla tensione di alimentazione. Alcuni moduli sono previsti per il montaggio su guida DIN, mentre l'RM-48.62 è destinato all'uso con I/O remoti I-7000.
