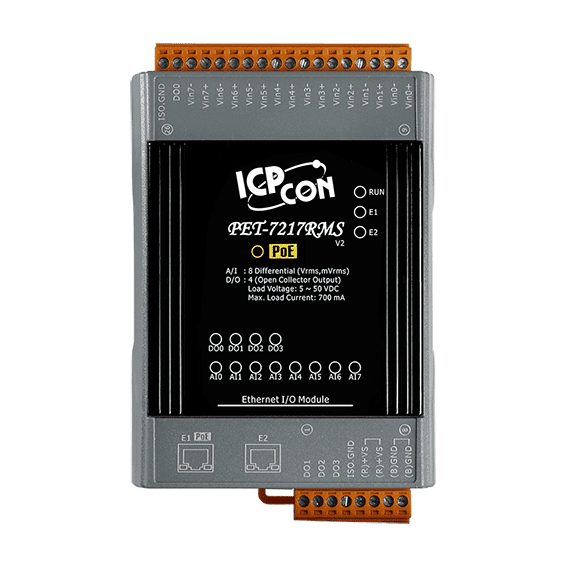

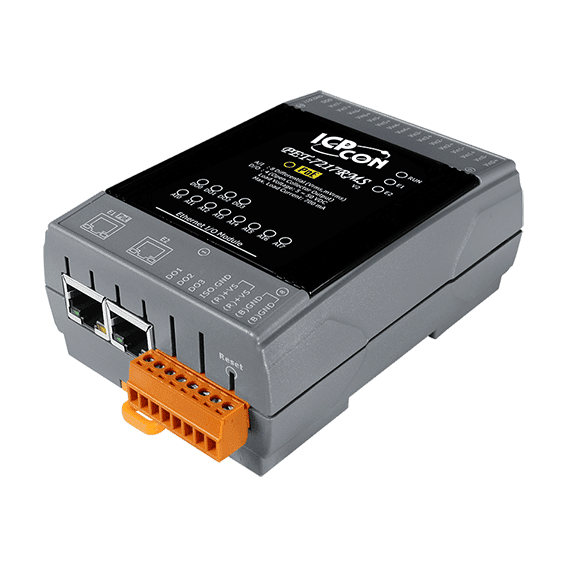

PET-7217RMS Modulo I/O Ethernet PoE, 8 canali AI True RMS, 4 canali DO
Modulo I/O Ethernet PoE con 8 ingressi analogici differenziali True RMS, 4 uscite open-collector isolate e switch a 2 porte per il collegamento in cascata. Supporta Modbus TCP e Modbus UDP.
- 8 ingressi analogici differenziali True RMS, risoluzione 16 bit, configurabili per canale da +150 mVrms a +10 Vrms
- 4 uscite digitali open-collector isolate, tipo sink, 700 mA per canale, tensione di carico da +5 ~ +50 VDC
- Switch 10/100 Base-TX a 2 porte con bypass LAN per topologia a cascata
- Alimentazione PoE (IEEE 802.3af, Classe 1) o morsettiera +12 ~ +48 VDC
- Supporto Modbus TCP e Modbus UDP con web server integrato e web HMI
- Isolamento I/O 2500 VDC e protezione da sovratensione ±35 Vrms/±28 VDC
428,00 € per pezzo
| 1-9 pz | 428,00 € | |
|---|---|---|
| 10-30 pz | 406,00 € | −5 % |
| 31+ pz | 385,00 € | −10 % |
Info sui prodotti "PET-7217RMS Modulo I/O Ethernet PoE, 8 canali AI True RMS, 4 canali DO"
PET-7217RMS è un modulo I/O Ethernet PoE per la misura di segnali in corrente alternata come valori True RMS. I suoi otto ingressi differenziali possono essere configurati singolarmente per campi da +150 mVrms a +10 Vrms, e il modulo calcola il valore True RMS in DC di forme d'onda complesse e non sinusoidali. Quattro uscite open-collector isolate completano le I/O integrate, così il dispositivo può sia monitorare sia intervenire su un processo da un unico apparecchio.
Il modulo è indicato per i progettisti che necessitano di una misura AC accurata in punti remoti, senza un'infrastruttura separata di alimentazione o cablaggio. Uno switch a due porte 10/100 Base-TX con bypass LAN consente di collegare i dispositivi in cascata lungo una linea di rete, e il modulo può essere alimentato tramite Ethernet (IEEE 802.3af, Classe 1) oppure da una morsettiera +12 ~ +48 VDC. La comunicazione avviene tramite Modbus TCP o Modbus UDP, con web server integrato e web HMI per configurazione e monitoraggio.
Le funzioni di protezione comprendono isolamento intra-modulo di 2500 VDC, protezione da sovratensione ±35 Vrms/±28 VDC sugli ingressi analogici e doppio watchdog. I valori di accensione e di sicurezza delle uscite digitali sono programmabili, e il controllo degli accessi è garantito tramite impostazioni di ID, password e filtro IP.
Applicazioni
- Building Automation
- Factory Automation
- Machine Automation
- Manutenzione remota
- Diagnostica remota
- Apparecchiature di collaudo
| Ingressi analogici: | 8 |
|---|---|
| Ingresso di alimentazione: | PoE, da +12 a +48 VDC |
| Interfaccia: | Ethernet |
| Isolamento: | 2500 VDC |
| Montaggio: | Guida DIN |
| Porte: | 2 |
| Protocollo: | Modbus TCP, Modbus UDP |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo I/O Ethernet |
| Uscite digitali: | 4 |
| PoE: | Sì |
Specifiche tecniche
| Software | |
|---|---|
| Server web integrato | Sì |
| Modulo CPU | |
| Timer watchdog | Modulo di comunicazione (programmabile) |
| Isolamento | |
| Isolamento a 2 vie | I/O: 2500 VDC |
| Protezione EMS | |
| EFT (IEC 61000-4-4) | ±2 kV per linea di alimentazione |
| ESD (IEC 61000-4-2) | ±4 kV a contatto per ogni terminale ±8 kV in aria per punto casuale |
| Sovratensione (IEC 61000-4-5) | ±2 kV per linea di alimentazione |
| Indicatori LED | |
| Stato | Run, Ethernet, I/O, PoE |
| Ingresso analogico | |
| Canali | 8 (differenziale) |
| Tipo | True RMS |
| Risoluzione | 16-bit |
| Precisione | Sinusoidale: 50/60 Hz: ±0,15% del FSR 45 Hz ~ 10 kHz: ±0,5% del FSR Non sinusoidale: Fattore di cresta = 1 ~ 2: ±0,2% del FSR Fattore di cresta = 2 ~ 3: ±0,35% del FSR DC: 0 ~ 10 Vrms / 0 ~ 5 Vrms / 0 ~ 1 Vrms: ±0,3% del FSR 0 ~ 500 mVrms / 0 ~ 150 mVrms: ±0,7% del FSR |
| Frequenza di campionamento | 10 Hz (totale canali) |
| Impedenza di ingresso | >2 MΩ |
| Protezione da sovratensione | ±35 Vrms/±28 VDC |
| Configurazione canale individuale | Sì |
| Uscita digitale | |
| Canali | 4 |
| Tipo | Open collector isolato |
| Sink/Source (NPN/PNP) | Sink |
| Tensione di carico | +5 ~ +50 VDC |
| Corrente di carico | 700 mA/canale |
| Protezione da sovratensione | +60 VDC |
| Protezione da sovraccarico | 1.4 A |
| Protezione da cortocircuito | Sì |
| Valore all'accensione | Programmabile |
| Valore di sicurezza | Programmabile |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, porte switch |
| PoE | Sì |
| LAN bypass | Sì |
| Controllo accessi | ID, password e filtro IP |
| Protocollo | Modbus TCP, Modbus UDP |
| Alimentazione | |
| Protezione da inversione di polarità | Sì |
| Consumo | 4,4 W (max.) |
| Alimentato tramite PoE | IEEE 802.3af, Classe1 |
| Alimentato tramite morsettiera | da +12 ~ +48 VDC |
| Meccanico | |
| Dimensioni (mm) | 76 x 120 x 42 (W x L x H) |
| Installazione | Montaggio su guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
