ET-7217-A5 Modulo I/O Ethernet, 8 canali ingresso analogico ad alta tensione, 4 uscite digitali, Modbus TCP

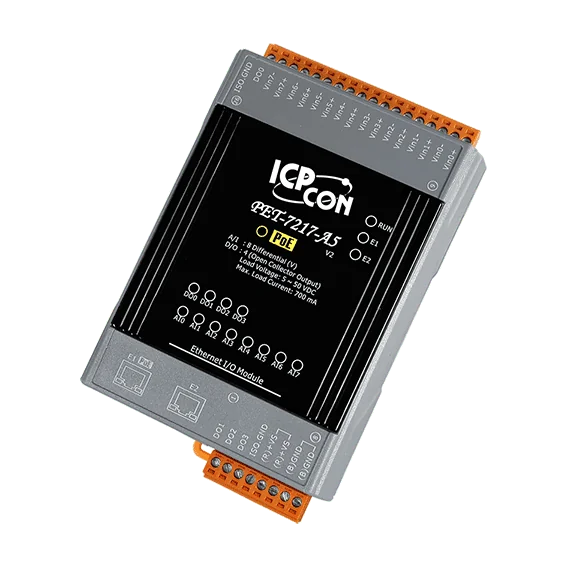

Il PET-7217-A5 è un modulo I/O Ethernet alimentato tramite PoE che combina otto ingressi analogici differenziali ad alta tensione con quattro uscite digitali. Ogni ingresso può essere impostato su ±50 V oppure ±150 V e configurato in modo indipendente, così un singolo modulo può servire punti di misura con tensioni diverse senza condizionamento aggiuntivo del segnale.Uno switch integrato a 2 porte 10/100 Base-TX con bypass LAN consente il cablaggio in configurazione daisy-chain, mentre il web server e la web HMI integrati permettono di configurare il modulo e monitorarlo da remoto. Sono supportati Modbus TCP e Modbus UDP, e il controllo degli accessi comprende ID, password e filtro IP.Il codice d'ordine PET-7217-A5 CR è indicato come conforme RoHS. Sceglilo quando ti servono ingressi analogici ad alta tensione e uscite digitali su un nodo Ethernet con connettività Modbus verso sistemi HMI, SCADA o PLC.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di prova

L'ET-7217-10 CR porta l'acquisizione di segnali analogici su Ethernet, con 10 ingressi analogici differenziali o 20 single-ended configurabili canale per canale. Ogni canale viene impostato via software su un intervallo di tensione o di corrente, mentre il ponticello hardware corrispondente seleziona l'ingresso in tensione o in corrente, così un singolo modulo può gestire un insieme misto di segnali da sensori.Gli ingegneri apprezzeranno lo switch a 2 porte integrato con bypass LAN, che consente di collegare i moduli in cascata lungo una linea senza uno switch separato. Il modulo dispone di un web server integrato con web HMI, comunicazione Modbus TCP e Modbus UDP e sicurezza della comunicazione con controllo degli accessi tramite ID, password e filtro IP. Due modalità di campionamento permettono di bilanciare velocità e precisione: la modalità normale è specificata a 10 Hz e la modalità veloce a 50 Hz su tutti i canali.Le funzioni di protezione includono la protezione da sovratensione di 240 Vrms sugli ingressi differenziali, la protezione ESD a contatto di ±4 kV su ciascun morsetto e un isolamento nominale di 2500 VDC su I/O e 1500 VDC su Ethernet. Il modulo funziona con alimentazione da +12 ~ +48 VDC, opera tra -25 ~ +75 °C e si monta su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

L'ET-7217 CR è un modulo I/O remoto Ethernet pensato per gli ingegneri che devono acquisire segnali di sensori e commutare uscite su una rete Modbus. Dispone di otto ingressi analogici differenziali, ciascuno configurabile con un proprio campo di misura. Il tipo di ingresso si imposta tramite jumper, quindi ogni canale può accettare tensione o corrente, e gli ingressi sono protetti contro le sovratensioni fino a 240 Vrms.Lato rete, il modulo integra uno switch 10/100 Base-TX a 2 porte con bypass LAN, che consente di collegare in cascata i dispositivi lungo una linea. Supporta Modbus TCP e Modbus UDP e include un web server integrato con web HMI, controllo degli accessi tramite ID, password e filtro IP, e funzioni di sicurezza delle comunicazioni. La frequenza di campionamento può essere commutata tra modalità normale e modalità veloce.Le quattro uscite digitali sono di tipo sink open-collector isolate, con protezione da cortocircuito e sovraccarico, e possono essere impostate con valori programmabili all'accensione e valori di sicurezza. Il modulo offre un isolamento I/O di 2500 VDC e una protezione ESD di 4 kV, ed è progettato per il montaggio su guida DIN con un intervallo di temperatura operativa da -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo

Il ET-7217RMS converte i segnali di ingresso in corrente alternata nei rispettivi equivalenti in corrente continua True RMS, in modo che gli ingegneri possano leggere via Ethernet il valore efficace di forme d'onda complesse. Ognuno dei suoi 8 canali analogici differenziali può essere configurato singolarmente, con un campo di ingresso da +150 mVrms a +10 Vrms.Integra quattro uscite digitali open collector isolate, con valori programmabili all'accensione e valori di sicurezza. Lo switch 10/100 Base-TX a 2 porte con bypass LAN supporta topologie a catena (daisy-chain), e il modulo comunica tramite Modbus TCP e Modbus UDP.Il modulo include un web server integrato con web HMI, controllo degli accessi tramite ID, password e filtro IP, e una doppia protezione watchdog. È montato su guida DIN e previsto per una temperatura di esercizio di -25 ~ +75 °C.ApplicazioniMonitoraggio dei livelli dei segnali in corrente alternata come valori True RMS in corrente continuaReti I/O Ethernet in catena con sistemi host Modbus TCP o Modbus UDPAcquisizione e commutazione remote in quadri di controllo su guida DIN
