PCI Express

La PCIe-8620 CR è una scheda di acquisizione dati PCI Express x1 che integra su un’unica scheda otto ingressi analogici 16 bit single-ended, quattro ingressi digitali isolati e quattro uscite digitali isolate. Tutti gli otto canali analogici campionano simultaneamente fino a 200 kS/s ciascuno, quindi è adatta alle applicazioni in cui il tempo tra i canali è importante. Gli intervalli di ingresso sono selezionabili via software a ±10 V o ±5 V.L’isolamento è di 2500 VDC di tipo bus tra i I/O analogici e digitali. Un controller MagicScan integrato e una FIFO hardware da 2048 campioni facilitano il buffering dell’acquisizione ad alta velocità. La scheda include un filtro anti-aliasing del secondo ordine, con frequenza tipica a -3 dB di 15 kHz sull’intervallo ±5 V e 23 kHz sull’intervallo ±10 V.Si tratta di una scheda low-profile per PC compatti, fornita con staffe sia full-height sia low-profile per sistemi di dimensioni standard. Il codice d’ordine include un connettore D-Sub CA-PC25M e una staffa low-profile. La scheda è certificata CE, UKCA, FCC, RoHS e WEEE, con un intervallo di funzionamento da 0 ~ +60°C.ApplicazioniAcquisizione dati analogici isolata e ad alta velocità su PCAcquisizione dati in computer con spazio di installazione limitato

La PCIe-8622 CR è una scheda di acquisizione dati PCI Express x1 a profilo intero per sistemi di misura basati su PC che richiedono ingressi analogici multicanale sincroni. Tutti i 16 canali single-ended vengono campionati simultaneamente con risoluzione a 16 bit, con range di ingresso programmabile di ±10 V o ±5 V e frequenza di campionamento di 200 kS/s per canale.L'isolamento è previsto sia sul lato digitale sia sull'ingresso analogico, con isolamento di tipo bus a 2500 VDC. La scheda aggiunge 12 ingressi digitali isolati, 12 uscite digitali isolate con readback e due uscite analogiche a 16 bit. Una FIFO hardware da 2048 campioni bufferizza i dati degli ingressi analogici e un filtro anti-aliasing del secondo ordine presenta una frequenza tipica a -3 dB di 15 kHz sul range ±5 V e 23 kHz sul range ±10 V.Tutto l'I/O è instradato tramite un unico connettore ad alta densità SCSI II a 68 pin, che riduce l'ingombro di installazione. In fase di specifica per ambienti PC chiusi o industriali, si noti l'intervallo di temperatura operativa da 0 a +60 °C.ApplicazioniAcquisizione dati analogici multicanale in sistemi di test e misura basati su PCCampionamento sincrono di più segnali analogiciI/O analogico e digitale misto su un'unica scheda PCI Express

La PCIe-LM4 CR è una scheda multifunzione PCI Express x1 per misura e controllo basati su PC. Integra su un'unica scheda quattro ingressi per estensimetri (celle di carico), quattro ingressi analogici differenziali, un'uscita a impulsi a 2 assi con interfaccia encoder, due uscite analogiche a 16 bit e sedici ingressi digitali isolati e sedici uscite digitali.Ogni cella di carico e ogni ingresso analogico utilizza un ADC a 24 bit con una frequenza di campionamento fino a 15 kS/s. La sezione di movimento supporta le modalità CW/CCW, Pulse/DIR ed EA/EB, adatte agli ingegneri che necessitano del controllo di assi basato su impulsi e del feedback da encoder, insieme alla misura di sensori, in un unico PC host.Un interruttore Card ID a 4 bit consente di distinguere le schede via software quando due o più schede PCIe-LM4 sono installate nello stesso computer. Il supporto software comprende l'accesso tramite DLL e programmi di esempio per diversi ambienti di sviluppo.ApplicazioniMisura con celle di carico ed estensimetriControllo di movimento a due assi basato su impulsi con feedback da encoderI/O analogici e digitali multicanale in sistemi basati su PC

La PEX-1002H è una scheda multifunzione PCI Express x1 per misure su PC. Combina una sezione di ingresso analogico a 12 bit, con campionamento fino a 44 kS/s, con 16 ingressi digitali e 16 uscite digitali, tutti a livelli 5 V/TTL. È indicata per ingegneri che necessitano di acquisizione analogica e I/O digitale in un unico slot.Gli ingressi analogici possono essere configurati come 32 canali single-ended oppure 16 canali differenziali, con guadagni di 1, 10, 100 e 1000 e campi bipolari da ±10 V fino a ±0,01 V. L'acquisizione può essere avviata via software, dal pacer programmabile interno o da un trigger esterno 5 V/TTL. I jumper pull-high e pull-low definiscono lo stato dei canali di ingresso digitale non collegati, così da non rimanere flottanti.Uno switch Card ID a 4 bit a bordo permette al software di identificare ciascuna scheda quando più schede sono installate nello stesso computer. Il supporto driver comprende DLL e controllo ActiveX, con programmi di esempio per diversi linguaggi e per LabVIEW. L'unità è specificata per il funzionamento da 0 a +60 °C e include un connettore D-Sub CA-4002.ApplicazioniAutomazione di laboratorioCollaudo in produzioneInterfaccia sensori

PEX-1002L CR è una scheda di acquisizione dati multifunzione PCI Express x1 per tecnici che necessitano di ingressi analogici, ingressi digitali e uscite digitali su un'unica scheda. Il front-end analogico offre 32 canali single-ended o 16 differenziali con risoluzione a 12 bit, campionamento fino a 110 kS/s e guadagni di 1, 2, 4 e 8.Ogni scheda è dotata di un selettore Card ID a 4 bit, che consente di distinguere le singole schede via software quando due o più schede sono installate nello stesso computer. I ponticelli pull-high e pull-low definiscono uno stato certo per i canali di ingresso digitali quando questi non sono collegati, evitando che restino flottanti. Il trigger può essere software, pacer programmabile interno o esterno 5 V/TTL.L'opzione di ordinazione CR include un connettore D-Sub CA-4002. Il supporto driver copre Linux, DOS e Windows, con una DLL, un controllo ActiveX e programmi di esempio per diversi ambienti di sviluppo, tra cui LabVIEW, C#.NET e Visual Basic.NET.ApplicazioniAutomazione di laboratorioTest di produzioneInterfaccia sensori

PEX-1202H è una scheda multifunzione PCI Express x1 pensata per gli ingegneri che necessitano di acquisizione analogica e I/O digitale in un unico slot. Offre 32 ingressi analogici a 12 bit single-ended o 16 differenziali, campionati fino a 44 kS/s, con una FIFO da 1024 campioni per il buffering delle letture.L'acquisizione può essere avviata via software, dal pacer programmabile interno o da un segnale esterno a 5 V/TTL, con opzioni di trigger pre-, middle- e post-trigger. La scheda supporta inoltre l'acquisizione continua e la funzione MagicScan, oltre a due uscite analogiche a 12 bit con range di ±5 V o ±10 V. I 16 ingressi digitali dispongono di jumper pull-high/pull-low che impongono uno stato definito quando i canali non sono collegati o interrotti, mentre le 16 uscite digitali sono 5 V/CMOS.Uno switch Card ID a 4 bit consente al software di identificare ciascuna scheda quando due o più PEX-1202H sono installate nello stesso computer. Sistemi operativi supportati: Linux, DOS e Windows, con controlli DLL e ActiveX e programmi di esempio per diversi linguaggi di sviluppo. Il connettore femmina DB37 è fornito con un connettore D-Sub CA-4002 incluso in questo codice d'ordine.ApplicazioniSistema di acquisizione dati ad alta velocitàMonitoraggio e controllo di processoAnalisi delle vibrazioniGeneratore di pattern digitali dalla porta I/O digitale

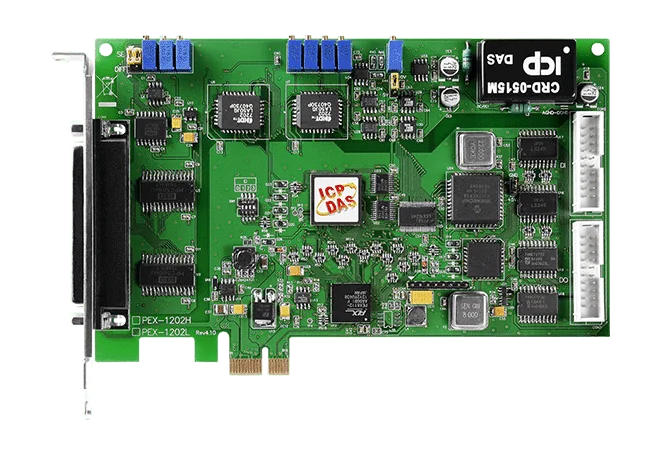

PEX-1202L è una scheda multifunzione PCI Express x1 per ingegneri che necessitano di acquisizione analogica veloce insieme a I/O digitali in un unico slot PC. Offre 32 ingressi analogici 12 bit single-ended o 16 differenziali, con frequenza di campionamento massima di 110 kS/s e una FIFO da 1 K word, risultando adatta ad attività di acquisizione ad alta velocità.La scheda dispone inoltre di due uscite analogiche 12 bit, 16 ingressi digitali e 16 uscite digitali. Gli ingressi digitali sono 5 V/TTL e le uscite digitali sono 5 V/CMOS. Tre trigger esterni (pre-trigger, middle-trigger e post-trigger) e un pacer interno programmabile offrono un controllo flessibile della temporizzazione dell'acquisizione. La commutazione tramite Card ID consente al software di identificare le singole schede quando due o più schede PEX-1202L sono installate nello stesso computer.Questo codice d'ordine include un connettore D-Sub CA-4002. La PEX-1202H, con frequenza di 44 kS/s, è indicata come modello simile della stessa serie.ApplicazioniSistema di acquisizione dati ad alta velocitàMonitoraggio e controllo di processoAnalisi delle vibrazioniGeneratore di pattern digitali dalla porta I/O digitale
