La PEX-730 CR è una scheda I/O digitale PCI Express x1 che combina 16 ingressi digitali otticamente isolati e 16 uscite open-collector isolate con 16 ingressi a livello TTL e 16 uscite a livello TTL. L'isolamento è di 3750 Vrms, quindi gli ingressi di campo possono essere flottanti per evitare anelli di massa e il computer host è protetto da tensioni dannose.Le uscite isolate sono di tipo NPN Darlington sink con diodo di soppressione integrato per carichi induttivi, con portata nominale di 100 mA/+30 V per canale al 100% di duty cycle. Sono adatte alla segnalazione di allarmi e avvisi, al controllo di circuiti esterni che richiedono un livello di tensione più elevato e al controllo generale delle uscite di segnale. Gli ingressi supportano il rilevamento di contatti wet da 9 a 24 V, e l'alimentazione interna per gli ingressi a contatto pulito è isolata a 3000 VDC.Quando in uno stesso PC sono installate più schede, lo switch Card ID a 4 bit integrato consente al software di identificare ciascuna scheda. La PEX-730 CR è progettata come sostituto diretto delle PISO-730U e PISO-730A, senza necessità di modifiche al software o ai driver.ApplicazioniAutomazione di fabbricaTest di prodottoAutomazione di laboratorio

PEX-730A è una scheda I/O digitale PCI Express x1 che combina 32 canali otticamente isolati (16 DI e 16 DO PNP source) con 32 canali a livello TTL (16 DI e 16 DO). I canali isolati offrono un isolamento fotoelettrico da 3750 Vrms, pertanto i segnali di ingresso possono essere flottanti rispetto al riferimento di terra, il che aiuta a prevenire anelli di massa e protegge il computer host da tensioni dannose.Le uscite digitali isolate sono di tipo PNP (sorgente di corrente) con diodo di soppressione integrato per carichi induttivi, adatte al controllo di uscite di allarme e segnale, alla commutazione di circuiti esterni che richiedono un livello di tensione più elevato e alla trasmissione di segnali. Il codice d'ordine include un connettore D-Sub CA-4002 per il cablaggio di campo.Un selettore Card ID a 4 bit consente al software di identificare ciascuna scheda quando due o più schede sono installate nello stesso computer. La PEX-730A è progettata come sostituta diretta delle PISO-730U/PISO-730A e non richiede modifiche al software o ai driver.ApplicazioniAutomazione di fabbricaCollaudo di prodottoAutomazione di laboratorio

La PEX-C64 è una scheda di uscita digitale PCI Express x1 che fornisce al PC host 64 canali otticamente isolati per pilotare logiche e carichi di campo. Ogni canale utilizza un'uscita a transistor Darlington con diodo di soppressione integrato per carichi induttivi; l'isolamento nominale di 3750 Vrms mantiene il computer separato dagli anelli di massa e dai picchi di tensione sul lato campo.Gli ingegneri scelgono questa scheda per l'automazione di fabbrica, il collaudo di prodotto e l'automazione di laboratorio, dove serve un blocco denso di uscite di tipo sink in un unico slot. Le uscite sono organizzate in quattro gruppi isolati quando si utilizzano quattro alimentatori esterni isolati. Un selettore Card ID a 4 bit integrato facilita l'identificazione delle singole schede via software quando due o più schede sono installate nello stesso computer.La PEX-C64 è progettata come sostituta diretta della PISO-C64U, senza necessità di modifiche al software o ai driver esistenti. Questo codice d'ordine include un cavo CA-4037B e due connettori D-Sub CA-4002.ApplicazioniAutomazione di fabbricaCollaudo di prodottoAutomazione di laboratorio

PEX-D144LS è una scheda I/O digitale PCI Express x1 che fornisce 144 linee a livello TTL, raggruppate in diciotto porte bidirezionali a 8 bit. Le porte sono disposte in gruppi di tre (Porta A, Porta B e Porta C) e ogni porta è configurata come ingresso all'accensione o dopo un reset.La scheda utilizza un connettore ad alta densità per risparmiare spazio all'interno del computer. Uno switch Card ID integrato consente al software di distinguere le schede quando due o più sono installate nello stesso PC. I ponticelli pull-high/pull-low permettono di impostare ciascun canale DI su uno stato definito, anziché lasciarlo flottante quando una linea è scollegata o interrotta.Il supporto driver comprende Linux, DOS e Windows, con una DLL e un controllo ActiveX. Sono inclusi programmi di esempio per C/C++, Delphi, Visual Basic, C#.NET, Visual Basic.NET e LabVIEW, che aiutano gli ingegneri a far funzionare rapidamente un'applicazione personalizzata. Scegliere la PEX-D144LS CR quando serve un'opzione PCIe con ponticelli pull-high/low per gli ingressi DI e un connettore SCSI II.ApplicazioniMonitoraggio e controllo di I/O digitali su PCSistemi di acquisizione dati con PCI ExpressInstallazioni con più schede in un unico computer

La PEX-D24 è una scheda I/O digitale PCI Express x1 che fornisce 24 linee di ingresso/uscita TTL bufferate. Le linee sono organizzate in tre porte bidirezionali a 8 bit e la scheda emula due porte PPI 8255 standard industriali in Modalità 0, quindi la programmazione esistente in stile 8255 resta invariata.È progettata come sostituta diretta delle serie PIO-D24 e PIO-D24U, senza necessità di modifiche al software o ai driver. Il tempo di risposta di ingresso/uscita è di circa 2 μs (500 kHz massimi) e le uscite digitali offrono una maggiore capacità di pilotaggio, con assorbimento di 64 mA a 0,8 V ed erogazione di 32 mA a 2,0 V.Un Card ID a 4 bit, impostato tramite un interruttore SMD, permette al software di identificare ciascuna scheda quando due o più sono installate nello stesso computer. Sono inoltre disponibili quattro sorgenti di interrupt per applicazioni basate su eventi.ApplicazioniAggiornamento a PCI Express di installazioni esistenti PIO-D24 o PIO-D24UI/O digitale su PC in cui più schede DAQ devono essere distinte via software

PEX-D48 CR è una scheda I/O digitale PCI Express x1 che fornisce 48 linee di ingresso/uscita TTL bufferizzate. Le linee sono raggruppate in sei porte bidirezionali a 8 bit (PA, PB e PC), e la porta C può essere suddivisa in due segmenti a 4 bit. Tutte le porte si avviano in modalità ingresso o dopo un reset.La scheda è progettata come sostituzione diretta delle serie PIO-D48, PIO-D48U e PIO-D48SU, pertanto il software e i driver esistenti possono essere mantenuti senza modifiche. Emula due porte PPI 8255 standard industriali in Modalità 0, con un tempo di risposta I/O digitale di circa 2 μs (500 kHz massimi).Un Card ID a 4 bit integrato, impostato tramite interruttore SMD, facilita l'identificazione delle singole schede quando due o più sono installate nello stesso computer. I ponticelli pull-high e pull-low consentono di predefinire lo stato degli ingressi digitali in caso di canali scollegati o di linea interrotta.ApplicazioniI/O digitale e controllo macchine su PCSostituzione o aggiornamento di installazioni esistenti della serie PIO-D48

PEX-D56 CR aggiunge 56 linee di ingresso/uscita digitali TTL bufferizzate a un PC tramite uno slot PCI Express x1. La scheda emula due porte PPI 8255 di tipo industriale standard in Modo 0 e presenta le proprie linee come tre porte bidirezionali a 8 bit, con connettore femmina DB37 e due connettori box a 20 pin per il cablaggio di campo.È progettata come sostituzione diretta delle serie PIO-D56 e PIO-D56U, pertanto il software e i driver esistenti non richiedono modifiche. Un Card ID a 4 bit impostato tramite interruttore SMD consente al software di identificare le singole schede quando due o più schede sono installate nello stesso computer.La risposta dell'I/O digitale è di circa 2 μs (massimo 500 kHz). Le uscite digitali offrono una capacità di pilotaggio più elevata, con valori nominali di 64 mA in assorbimento e 32 mA in erogazione su CON3. La scheda funziona da 0 a +60 °C.ApplicazioniControllo e monitoraggio di I/O digitali in sistemi basati su PCAggiornamento o estensione di installazioni PIO-D56 e PIO-D56USistemi multi-scheda in cui le singole schede devono essere identificate nel software

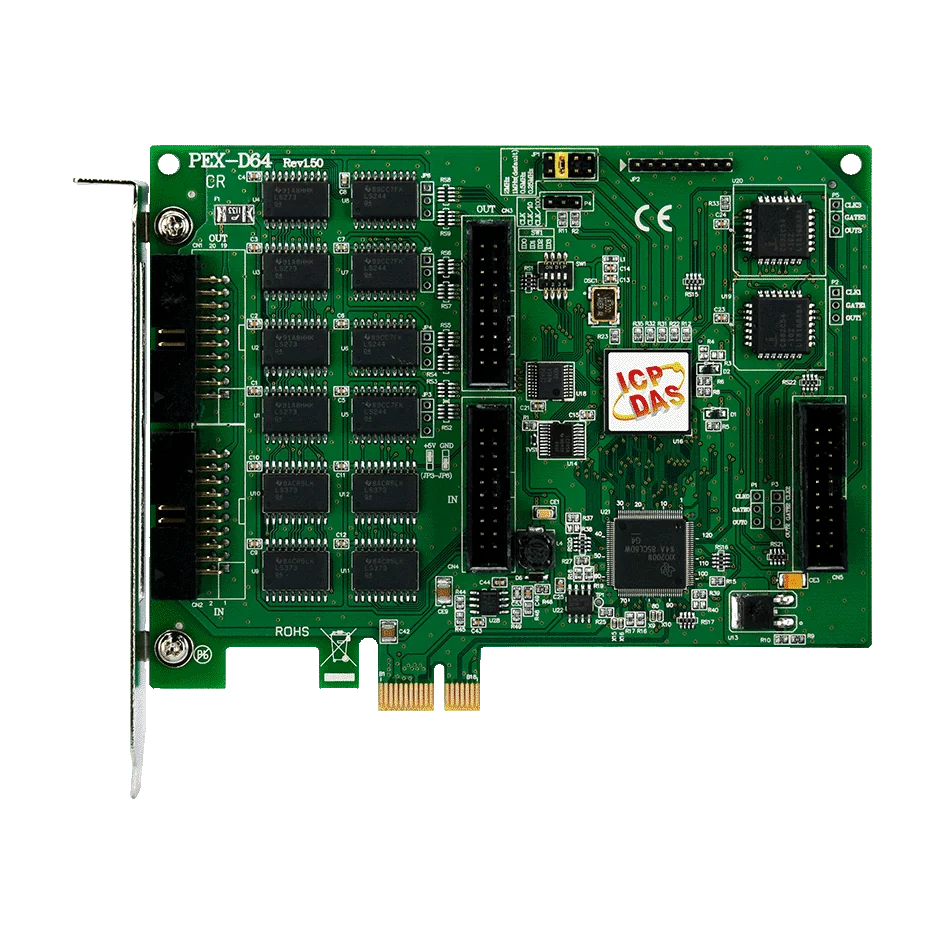

La PEX-D64 è una scheda PCI Express x1 che aggiunge a un PC 32 ingressi digitali e 32 uscite digitali, tutti operanti con livelli 5 V/TTL. L'I/O è organizzato in due porte di ingresso a 16 bit e due porte di uscita a 16 bit, il che la rende adatta agli ingegneri che necessitano di un gran numero di segnali logici semplici su un unico slot.Sei canali timer/contatore a 16 bit, con clock derivato da un riferimento interno a 4 MHz, aggiungono funzionalità di temporizzazione. Tre canali sono di uso generale per la misura di frequenza, il conteggio di eventi e la generazione di impulsi, mentre gli altri tre sono dedicati alle funzioni di interrupt. Un interruttore Card ID a 4 bit consente al software di identificare ciascuna scheda quando due o più schede PEX-D64 sono installate nello stesso computer.Il supporto driver comprende Linux, DOS e Windows, con una DLL e un controllo ActiveX. Sono forniti programmi di esempio per Turbo C++, Borland C++, Microsoft Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET e LabVIEW, che contribuiscono a ridurre i tempi di sviluppo delle applicazioni.ApplicazioniMisura di frequenzaConteggio di eventiGenerazione di impulsiI/O digitale guidato da interrupt in sistemi basati su PCInstallazioni I/O digitale con più schede

PEX-D96S è una scheda I/O digitale PCI Express per il controllo e il monitoraggio basati su PC. Offre 96 linee CMOS/5 V bufferizzate, organizzate in dodici porte bidirezionali a 8 bit. Le linee sono raggruppate a tre a tre come Porta A, Porta B e Porta C, e ogni porta si avvia o si resetta come ingresso.Un unico connettore SCSI II ad alta densità a 100 pin mantiene ridotto l'ingombro della staffa, utile dove lo spazio negli slot è limitato. Il selettore Card ID a 4 bit integrato permette al software di distinguere le schede quando due o più sono installate nello stesso computer. I ponticelli DI pull-high e pull-low impostano uno stato definito per i canali di ingresso scollegati o interrotti, evitando che restino flottanti.Il supporto driver copre Linux, DOS e Windows, con una DLL e un controllo ActiveX. Sono forniti programmi di esempio per diversi ambienti di sviluppo, tra cui Visual C++, Visual Basic, C#.NET e LabVIEW, per contribuire a ridurre i tempi di sviluppo delle applicazioni.ApplicazioniI/O digitale e controllo basati su PCSistemi di acquisizione dati multi-scheda in un unico computer

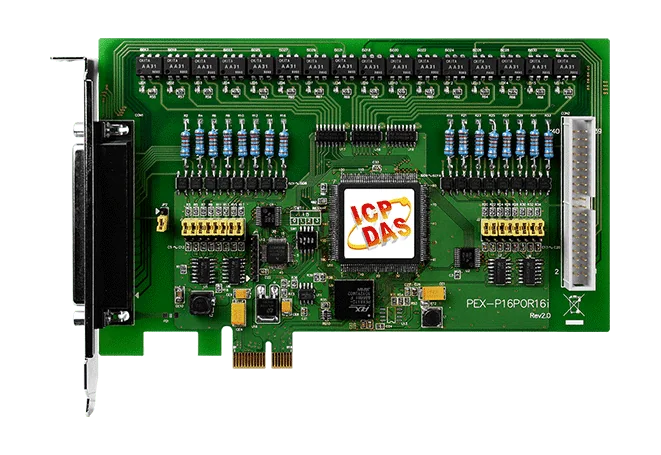

PEX-P16POR16i è una scheda I/O digitale PCI Express x1 che aggiunge a un PC host 16 canali di ingresso digitale isolati e 16 canali di uscita a relè PhotoMOS. Entrambi i gruppi utilizzano l'accoppiamento ottico, pertanto i segnali di campo rimangono elettricamente separati dal computer. I canali di ingresso sono certificati per un isolamento di 2000 VDC, il che consente ai segnali di ingresso flottanti di eliminare gli anelli di massa, assorbire i picchi di tensione e proteggere l'host da tensioni dannose.Gli ingressi digitali accettano segnali AC o DC da 5 a 24 V e possono essere configurati con un filtro DC selezionabile oppure con un filtro per ingresso AC. Le uscite a relè PhotoMOS sono adatte a controllare un circuito a partire da un segnale a bassa potenza, oppure a commutare più circuiti da un unico segnale, senza rimbalzo dei contatti né scintille. Un interruttore Card ID a 4 bit sulla scheda consente al software di distinguere le schede quando due o più sono installate nello stesso computer.Il supporto software copre Linux, DOS e Windows, con una DLL, un controllo ActiveX e programmi di esempio per diversi ambienti C, C++, Visual Basic, C#.NET e LabVIEW. La confezione comprende un cavo CA-4037W e due connettori D-Sub CA-4002.ApplicazioniControllo dello stato ON/OFF di dispositivi esterniPilotaggio di relè esterni o di piccoli interruttori di potenzaAttivazione di allarmi e chiusura di contattiRilevamento di tensioni o interruttori esterni

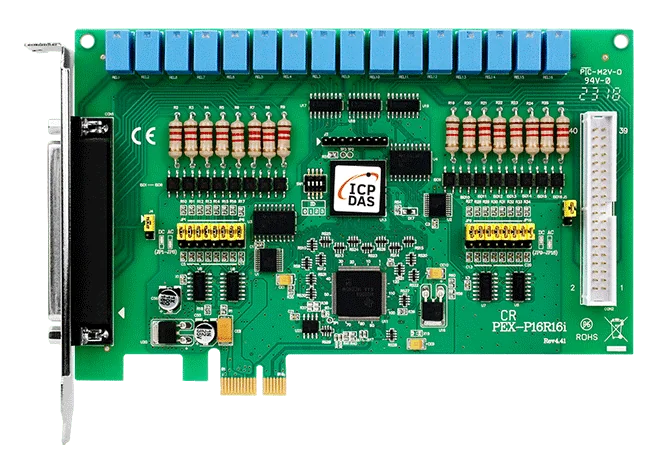

La PEX-P16R16i CR è una scheda I/O digitale PCI Express x1 che combina 16 ingressi digitali isolati con 16 uscite a relè. Ogni ingresso è isolato tramite optoaccoppiatore a 3750 Vrms, così i segnali di campo possono essere flottanti ed evitati gli anelli di massa. I relè sono adatti per commutare on/off dispositivi esterni, pilotare relè esterni o piccoli interruttori di potenza e attivare allarmi.La scheda è pensata come sostituzione diretta della PISO-P16R16U, senza necessità di modifiche al software o ai driver. Gli ingressi digitali accettano segnali AC o DC da 5 a 24 V e possono essere cablati in configurazione sink o source. Sono disponibili un filtro selezionabile per gli ingressi DC e un filtro per gli ingressi AC; un Card ID a 4 bit impostato tramite interruttore SMD facilita l'identificazione delle schede nei sistemi multi-scheda.Il banco relè fornisce otto contatti SPDT e otto contatti SPST, con portata nominale AC 120 V a 0,5 A o DC 24 V a 1 A. La confezione include un cavo CA-4037W e due connettori D-Sub CA-4002. La scheda opera da 0 a +60 °C.ApplicazioniCommutazione dello stato ON/OFF di dispositivi esterniPilotaggio di relè esterni o di piccoli interruttori di potenzaAttivazione di allarmiSostituzione di schede PISO-P16R16U in sistemi PCI esistenti

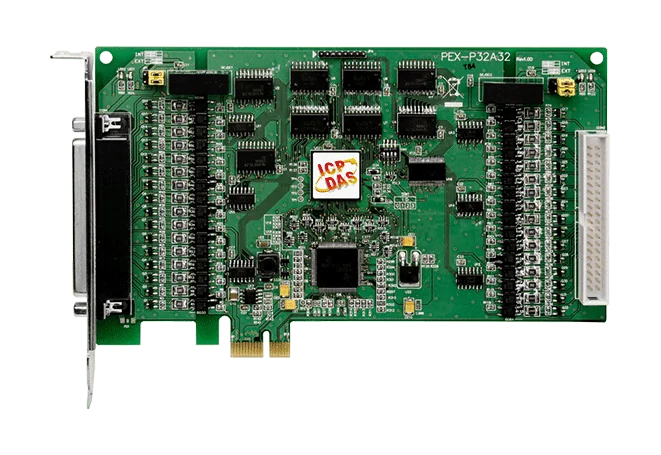

La PEX-P32A32 è una scheda I/O digitale PCI Express per il controllo e l'acquisizione dati su PC. Dispone di 32 ingressi digitali isolati otticamente e 32 uscite digitali isolate otticamente, raggruppate in quattro banchi isolati, che aiutano a eliminare gli anelli di massa e proteggono il computer host dai picchi di tensione.Ogni canale d'ingresso è un ingresso a fotoaccoppiatore che può utilizzare l'alimentazione isolata interna della scheda oppure un'alimentazione esterna, selezionabile tramite jumper. Le uscite sono canali PNP a sorgente di corrente con diodo di soppressione integrato per carichi induttivi e richiedono un'alimentazione esterna. Un selettore Card ID a 4 bit integrato consente al software di identificare la scheda quando due o più schede sono installate nello stesso computer.La scheda è un sostituto diretto della serie PISO-P32A32U, quindi il software e i driver esistenti possono essere mantenuti. Il codice d'ordine comprende un cavo CA-4037B e due connettori D-Sub CA-4002.ApplicazioniAutomazione di fabbricaTest di prodottoAutomazione di laboratorio

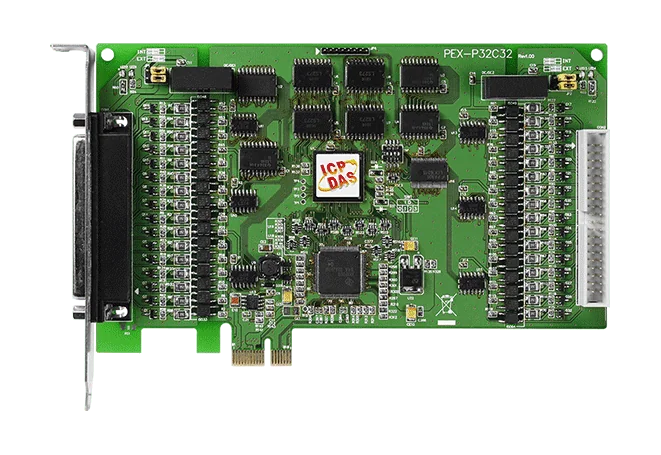

PEX-P32C32 CR è una scheda I/O digitale PCI Express x1 che abbina 32 ingressi digitali otticamente isolati a 32 uscite digitali otticamente isolate, disposte in quattro gruppi isolati. È indicata per ingegneri che devono leggere contatti puliti o sotto tensione e commutare carichi di tipo sink da un PC host, mantenendo il computer elettricamente separato dal cablaggio di campo.Ogni canale di ingresso utilizza un fotoaccoppiatore e può essere configurato tramite jumper per usare un'alimentazione interna isolata, per la rilevazione di contatti puliti, oppure un'alimentazione esterna per segnali sotto tensione. Le uscite sono sink NPN a collettore aperto, con portata di 100 mA per canale a +30 V, e lo stato delle uscite può essere letto a livello di registro. Un interruttore Card ID a 4 bit a bordo consente al software di identificare la scheda quando nello stesso computer sono installate due o più schede.Adatta ad applicazioni di automazione di fabbrica, collaudo prodotti e automazione di laboratorio.ApplicazioniAutomazione di fabbricaCollaudo prodottiAutomazione di laboratorio

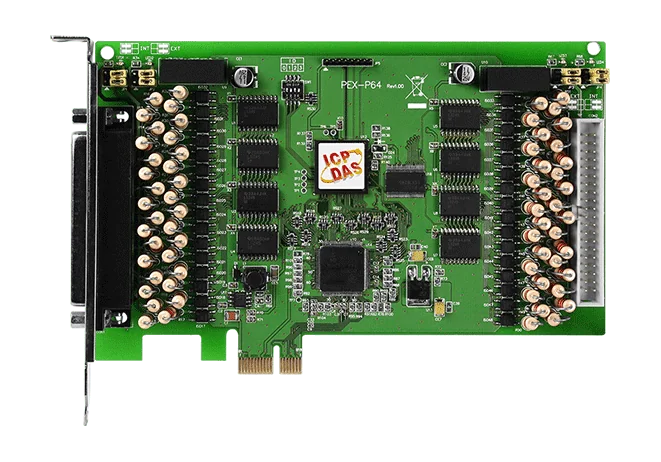

PEX-P64 è una scheda di ingresso digitale PCI Express x1 con 64 canali isolati otticamente. Ogni canale accetta segnali a contatto pulito o a contatto alimentato, e l'alimentazione degli ingressi DI può essere impostata tramite jumper sul convertitore DC/DC isolato integrato oppure su un'alimentazione esterna.I canali possono essere raggruppati in quattro banchi isolati quando si utilizzano quattro alimentazioni esterne isolate: canali da 0 a 15 per il banco A, da 16 a 31 per il banco B, da 32 a 47 per il banco C e da 48 a 63 per il banco D. I fotoaccoppiatori garantiscono un isolamento di 3750 Vrms, che elimina i problemi dovuti agli anelli di massa e protegge il computer host dai picchi di tensione presenti sulle linee di campo.Questa variante CR è fornita con un cavo CA-4037B e due connettori D-Sub CA-4002. Uno switch Card ID permette al software di identificare la scheda quando due o più schede sono installate nello stesso computer. La scheda è progettata come sostituta diretta della PISO-P64U, senza modifiche al software o al driver.ApplicazioniAutomazione di fabbricaCollaudo di prodottoAutomazione di laboratorio

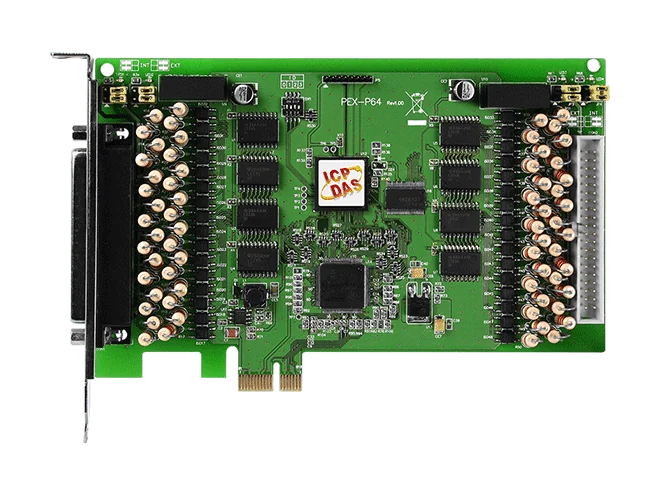

PEX-P64-24V è una scheda PCI Express x1 che aggiunge a un PC host 64 canali di ingresso digitale isolati otticamente. Ogni canale accetta segnali a contatto pulito o segnali con tensione esterna (wet), e la sorgente di alimentazione dell'ingresso può essere selezionata tramite jumper; la scheda è quindi adatta sia alla rilevazione con interruttori sia ai segnali provenienti da dispositivi di campo alimentati.Per gli ingressi a contatto pulito, la scheda utilizza un convertitore DC/DC isolato integrato con tensione di isolamento nominale di 3000 VDC. I canali possono essere suddivisi in quattro gruppi isolati da 16 quando vengono utilizzate quattro alimentazioni esterne isolate, il che aiuta a separare tra loro i circuiti di campo. Gli optoisolatori garantiscono un isolamento di 3750 Vrms, che elimina i problemi dovuti agli anelli di massa e protegge il computer host dai picchi di tensione provenienti dal lato campo.Un selettore Card ID integrato consente di identificare la scheda via software quando nello stesso computer sono installate due o più schede. La scheda è progettata come sostituta diretta della PISO-P64U, senza modifiche al software o ai driver esistenti. Il codice d'ordine comprende un cavo CA-4037B e due connettori D-Sub CA-4002.ApplicazioniAutomazione di fabbricaCollaudo di prodottoAutomazione di laboratorio

La PEX-P8POR8i è una scheda I/O digitale PCI Express x1 che combina otto ingressi digitali isolati otticamente con accoppiatore fotoelettronico e otto uscite a relè PhotoMOS. L'isolamento tra il cablaggio di campo e il PC host contribuisce a eliminare gli anelli di massa, a bloccare i picchi di tensione e a proteggere il computer da tensioni dannose, rendendo la scheda adatta a compiti di commutazione e rilevamento su installazioni rumorose o con tensioni miste.Gli ingressi digitali accettano segnali AC o DC da 5 a 24 V e offrono un filtro selezionabile per il segnale di ingresso DC. Le uscite a relè PhotoMOS sono dimensionate per carichi fino a 300 V (picco AC o DC) e 130 mA, con un tempo di rilascio tipico di 0,05 ms, nessun rimbalzo dei contatti e nessuna scintillazione. Lo stato delle uscite può essere letto a livello di registro. Un interruttore Card ID a 4 bit a bordo consente al software di identificare ciascuna scheda quando due o più schede sono installate nello stesso computer.Il supporto driver comprende Linux, DOS e Windows, con una DLL e un controllo ActiveX, insieme a programmi di esempio per diversi ambienti C, C++, Delphi, Visual Basic, C#.NET e LabVIEW. Il codice d'ordine include un connettore D-Sub CA-4002.ApplicazioniControllo dello stato ON/OFF di dispositivi esterniPilotaggio di relè esterni o piccoli interruttori di potenzaAttivazione di allarmiChiusura di contattiRilevamento di tensioni o interruttori esterni

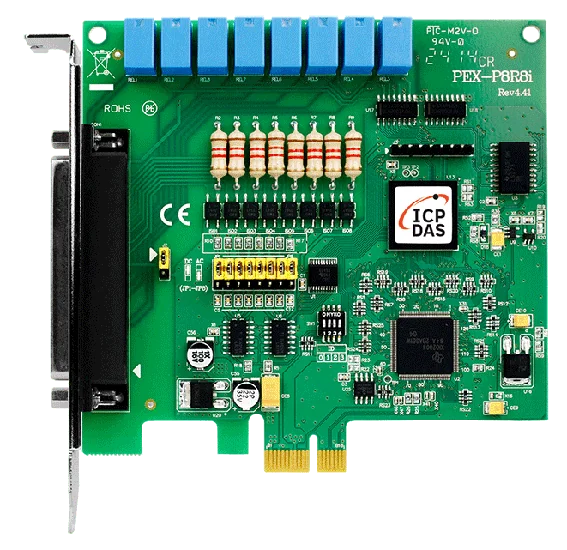

La PEX-P8R8i è una scheda I/O digitale PCI Express x1 che integra su un unico modulo otto ingressi digitali isolati tramite fotoaccoppiatore e otto uscite a relè. Ogni ingresso è isolato a 3750 Vrms e può essere flottante, il che aiuta a evitare anelli di massa tra il cablaggio di campo e il PC host.Gli ingegneri che passano dalla PISO-P16R16U troveranno la PEX-P8R8i un sostituto diretto, poiché non sono richieste modifiche al software o al driver. Gli ingressi accettano segnali AC o DC da 5 a 24 V e offrono un filtro del segnale DC selezionabile. I relè, configurati come quattro contatti SPDT e quattro SPST, sono adatti alla commutazione di dispositivi esterni, al pilotaggio di piccoli interruttori di potenza o all'attivazione di allarmi.L'ordine include un connettore D-Sub CA-4002 per la porta femmina DB37. Un Card ID a 4 bit impostato tramite interruttore SMD consente di identificare le singole schede in un sistema multi-scheda. La temperatura di esercizio nominale è da 0 a +60 °C.ApplicazioniControllo dello stato ON/OFF di dispositivi esterniPilotaggio di relè esterni o piccoli interruttori di potenzaAttivazione di allarmiSostituzione delle schede PISO-P16R16U in sistemi PCI esistenti

La PEX-TMC12A è una scheda PCI Express x1 pensata per gli ingegneri che necessitano di conteggio, temporizzazione e misura di frequenza insieme a I/O digitali di uso generale in un'unica scheda. Offre dodici timer/contatori indipendenti a 16 bit, realizzati con quattro chip compatibili 82C54, oltre a 16 ingressi digitali TTL e 16 uscite digitali TTL.Due sorgenti di clock onboard, 8 M/1,6 M e 0,8 M/80 K, si selezionano tramite jumper e forniscono ai timer un riferimento ad alta risoluzione. I timer possono essere collegati in cascata fino a 32 o 48 bit, e ciascun ingresso di gate può ricevere un segnale esterno oppure l'uscita di un altro canale. Uno switch Card ID permette al software di identificare la scheda quando due o più schede sono installate nello stesso computer.La scheda è concepita come sostituzione diretta della serie PCI-TMC12A, quindi il software e i driver esistenti non dovrebbero richiedere modifiche. Questo codice d'ordine, PEX-TMC12A CR, include un connettore D-Sub CA-4002.ApplicazioniConteggio di impulsi, eventi e commutazioni di interruttoriMisure di frequenza e di tempo trascorsoMisura della durata degli impulsiUscita PWM e generazione di impulsi (onda quadra)Generazione di frequenze di campionamento per applicazioni industriali e di laboratorio
