Moduli SFP

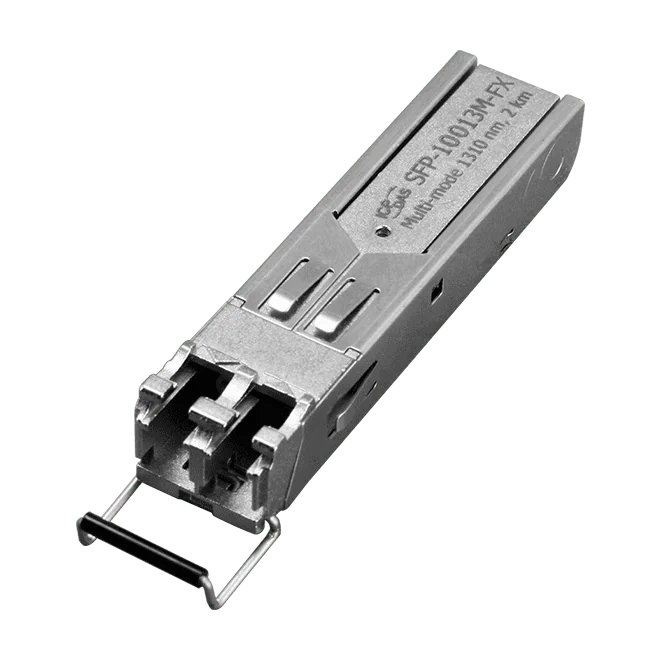

Il modulo SFP-100M13M-FX è un transceiver SFP (small form-factor pluggable) 100Base-FX per switch in fibra ottica. Utilizza fibra multimodale con lunghezza d'onda di 1310 nm e connettore LC per trasportare collegamenti Ethernet su distanze fino a 2 km.Poiché il modulo è sostituibile a caldo, può essere installato o sostituito per estendere un'installazione esistente di switch in fibra. Portare il segmento Ethernet su fibra contribuisce inoltre a ridurre le interferenze EMI e il rumore, il che lo rende adatto a impianti e quadri con forte disturbo elettrico.Scegliere questo codice d'ordine quando si necessita di una portata 100Base-FX multimodale di 2 km a 1310 nm, con un intervallo di funzionamento da -40 ~ +85 °C. Il modulo è certificato CE, UKCA, FCC, RoHS e WEEE.ApplicazioniEstensione Ethernet su switch in fibraCollegamenti industriali in ambienti con forte rumore elettrico
L'SFP-1G13M-SX2 è un transceiver SFP 1000Base-SX2 per collegamenti in fibra multi-modale con connettore LC. Opera a 1310 nm ed è dimensionato per distanze fino a 2 km, rendendolo una scelta pratica quando uno switch in fibra necessita di un uplink o di una porta gigabit aggiuntiva.Essendo hot-pluggable, il modulo può essere installato o sostituito mentre lo switch ospite è in funzione, semplificando l'espansione della rete e la manutenzione. Secondo il produttore, portare la connessione Ethernet su fibra contribuisce inoltre a ridurre le interferenze EMI e il rumore rispetto al cablaggio in rame.Il codice d'ordine SFP-1G13M-SX2 CR è l'articolo venduto qui. Il suo intervallo di temperatura operativa di -40 ~ +85 °C è adatto ai quadri industriali più gravosi. Il modulo riporta le marcature di certificazione CE, UKCA, FCC, RoHS e WEEE.ApplicazioniEstensione della connettività Ethernet su switch in fibraUplink gigabit in fibra e collegamenti all'interno di reti industriali

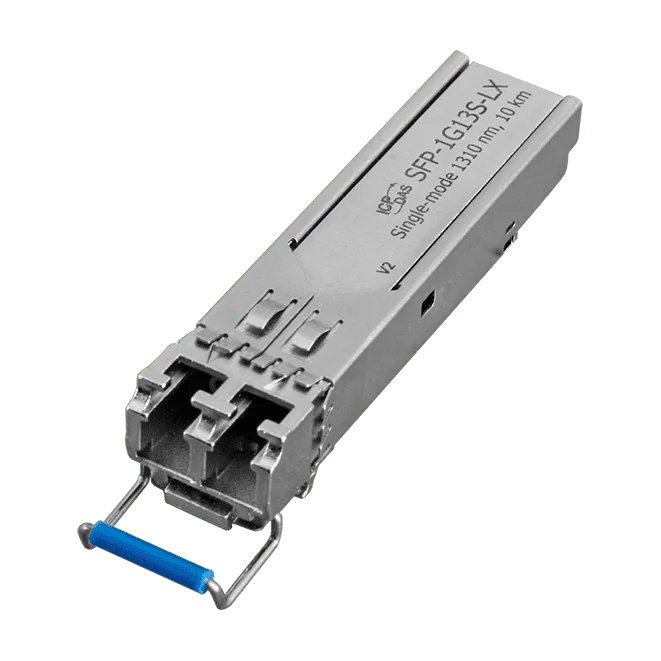

L'SFP-1G13S-LX è un modulo SFP (small form-factor pluggable) 1000Base-LX per switch in fibra ottica. Utilizza un'interfaccia ottica monomodale a 1310 nm con connettore LC ed è specificato per una distanza di 10 km, rendendolo adatto all'estensione di collegamenti Ethernet su fibra.Il modulo supporta l'hot plugging, quindi può essere installato o sostituito in uno switch in fibra in funzione senza spegnere l'apparecchiatura host. ICP DAS propone i moduli SFP come un modo per estendere il cablaggio Ethernet, contribuendo al contempo a ridurre le interferenze EMI e il rumore.Il codice d'ordine SFP-1G13S-LX CR è dotato delle certificazioni CE, UKCA, FCC, RoHS e WEEE e di un intervallo di temperatura operativa di -40 ~ +85 °C.ApplicazioniEstensione di collegamenti Ethernet su fibra monomodale in installazioni con switch in fibraUplink in fibra per switch Ethernet industriali dotati di slot SFP

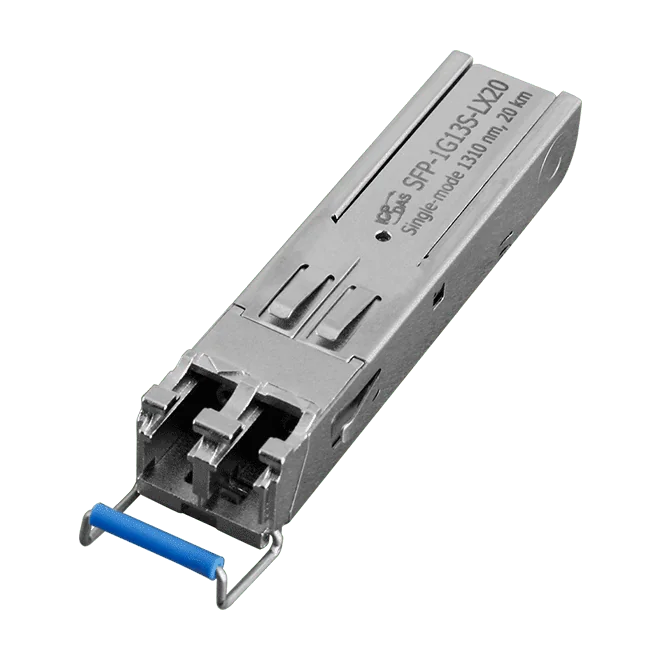

Il SFP-1G13S-LX20 CR è un modulo SFP (small form-factor pluggable) 1000Base-LX20 per collegamenti in fibra monomodale fino a 20 km. Operando alla lunghezza d'onda di 1310 nm con connettore LC, è progettato per l'impiego con switch in fibra ottica dove serve una connettività gigabit a lunga distanza senza cablaggio in rame.Grazie al supporto dell'hot plug, il modulo può essere installato o sostituito con l'apparecchiatura host in funzione, semplificando l'estensione e la manutenzione della rete. Portare il collegamento su fibra contribuisce inoltre a ridurre le interferenze EMI e il rumore sul cablaggio Ethernet.Principali specifiche dai dati del costruttore:Velocità: 1000Base-LX20Modo: monomodale, connettore LCLunghezza d'onda: 1310 nmDistanza: 20 kmTemperatura di esercizio: da -40 a +85 °CApplicazioniUplink e estensioni gigabit per switch in fibraCollegamenti Ethernet monomodali a lunga distanza in reti industriali

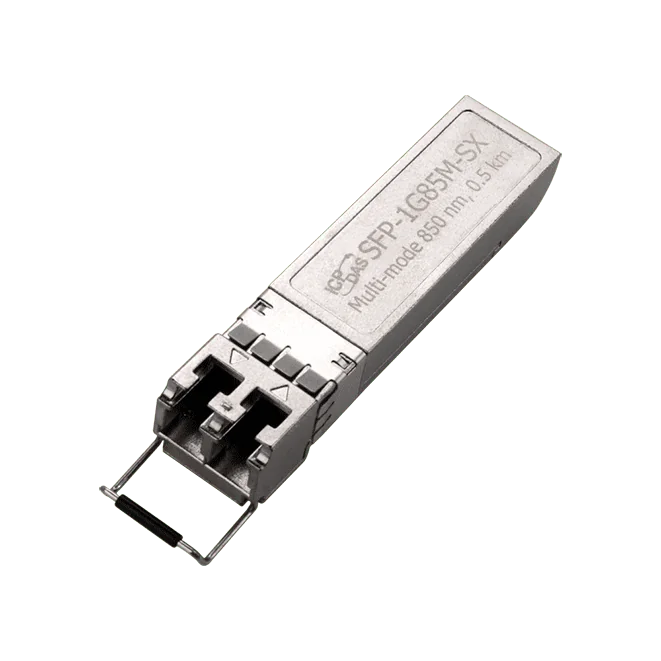

Il modulo SFP-1G85M-SX CR è un modulo SFP 1000Base-SX per collegamenti in fibra multimodale a 850 nm, con connettore LC e una distanza nominale di 0,5 km. È destinato all'uso in switch in fibra che accettano moduli SFP, per aggiungere connettività in fibra gigabit dove una porta necessita di un aggiornamento o un collegamento deve essere esteso.Poiché il modulo supporta l'hot plug, può essere inserito o rimosso mentre l'apparecchiatura host è in funzione, semplificando la manutenzione e le future modifiche alle porte. Utilizzare la fibra al posto del rame per il collegamento contribuisce inoltre a ridurre le interferenze EMI e il rumore, come indicato dal produttore.Il modulo è dimensionato per una temperatura di esercizio di -40 ~ +85 °C e riporta i marchi di certificazione CE, UKCA, FCC, RoHS e WEEE. Verificare la compatibilità dello switch host con i moduli SFP prima dell'ordine.ApplicazioniCollegamenti uplink gigabit in fibra multimodale su switch in fibra dotati di porte SFPEstensione della connettività Ethernet via fibra dove EMI e rumore sono un problema
Moduli SFP per collegamenti in fibra
I moduli SFP sono ricetrasmettitori ottici innestabili per le porte SFP degli switch Ethernet e in fibra gestiti. La categoria comprende un modulo 100Base-FX multimodale e moduli da 1000 Mbps della serie SFP-1G: 1000Base-SX e SX2 per fibra multimodale, e 1000Base-LX e LX20 per fibra monomodale. I moduli utilizzano lunghezze d'onda di 850 nm o 1310 nm.
In fase di scelta, abbinare la velocità alla porta dello switch, 100 Mbps o 1 Gbps. Quindi selezionare il tipo di fibra e la portata necessaria. I modelli disponibili coprono 0,5 km, 2 km, 10 km e 20 km. I moduli alle due estremità di un collegamento devono utilizzare lo stesso standard e una fibra compatibile.
