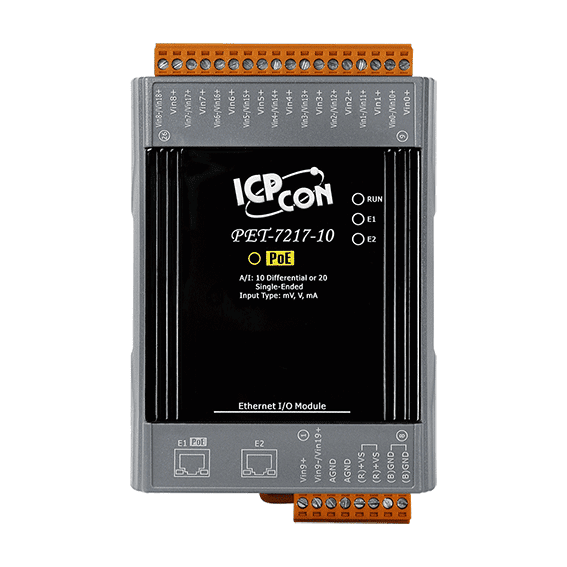

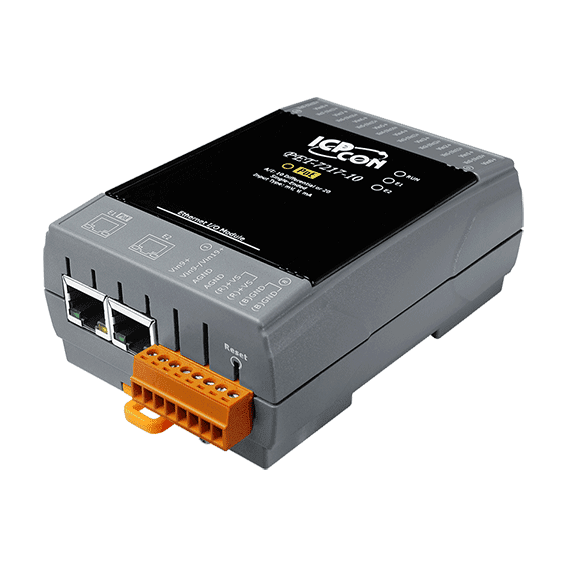

PET-7217-10 Modulo I/O Ethernet alimentato PoE, ingresso analogico 10/20 canali

L'ET-7017-10 è un modulo di ingresso analogico collegato a Ethernet, pensato per i tecnici che devono portare in rete una combinazione di segnali di tensione e di corrente senza ricorrere a un'unità di acquisizione dati separata. Ciascun canale analogico può essere configurato con il proprio campo di ingresso; le impostazioni dei jumper determinano se un canale accetta tensione o corrente, così un solo modulo può servire più tipi di sensori sullo stesso quadro.Il campionamento può essere eseguito in modalità normale a 10 Hz su tutti i canali oppure in modalità veloce a 50 Hz su tutti i canali, consentendo di adattare la velocità all'applicazione. Il modulo offre una risoluzione a 16 bit, con una precisione di ±0,1% in modalità normale e di ±0,5% o migliore in modalità veloce. La protezione da sovratensione è pari a 240 Vrms per gli ingressi differenziali e 150 Vrms per gli ingressi single-ended.La comunicazione avviene tramite una porta RJ-45 10/100 Base-TX che supporta Modbus TCP e Modbus UDP, con controllo degli accessi tramite ID, password e filtro IP. Un web server integrato e un web HMI, insieme a doppio watchdog, supportano la messa in servizio e il monitoraggio. Il modulo è alimentato da una morsettiera a +10 ~ +30 VDC e si montа su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

L'ET-7217-10 CR porta l'acquisizione di segnali analogici su Ethernet, con 10 ingressi analogici differenziali o 20 single-ended configurabili canale per canale. Ogni canale viene impostato via software su un intervallo di tensione o di corrente, mentre il ponticello hardware corrispondente seleziona l'ingresso in tensione o in corrente, così un singolo modulo può gestire un insieme misto di segnali da sensori.Gli ingegneri apprezzeranno lo switch a 2 porte integrato con bypass LAN, che consente di collegare i moduli in cascata lungo una linea senza uno switch separato. Il modulo dispone di un web server integrato con web HMI, comunicazione Modbus TCP e Modbus UDP e sicurezza della comunicazione con controllo degli accessi tramite ID, password e filtro IP. Due modalità di campionamento permettono di bilanciare velocità e precisione: la modalità normale è specificata a 10 Hz e la modalità veloce a 50 Hz su tutti i canali.Le funzioni di protezione includono la protezione da sovratensione di 240 Vrms sugli ingressi differenziali, la protezione ESD a contatto di ±4 kV su ciascun morsetto e un isolamento nominale di 2500 VDC su I/O e 1500 VDC su Ethernet. Il modulo funziona con alimentazione da +12 ~ +48 VDC, opera tra -25 ~ +75 °C e si monta su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il PET-7017-10 è un modulo di ingresso analogico Ethernet alimentato tramite PoE, pensato per tecnici che necessitano di misure di tensione o corrente su un nodo I/O in rete. Gli ingressi possono essere configurati via software come 10 canali differenziali oppure 20 canali single-ended, e ogni canale può avere un proprio campo di misura, così un unico modulo può gestire tipologie di sensori diverse sulla stessa rete.Ogni canale offre una scelta di campi di tensione da ±150 mV a ±10 V e campi di corrente di ±20 mA, 0 ~ 20 mA e 4 ~ 20 mA, selezionabili tramite jumper. La risoluzione è di 16 bit e il modulo dispone di due modalità di campionamento: modalità normale a 10 Hz complessivi e modalità veloce a 50 Hz complessivi. Il rilevamento di filo aperto è disponibile per gli ingressi 4 ~ 20 mA, e i canali differenziali sono protetti contro sovratensioni fino a 240 Vrms.La configurazione e il monitoraggio avvengono tramite un web server integrato con Web HMI, e il modulo supporta Modbus TCP e Modbus UDP. L'accesso è controllato tramite ID, password e filtro IP. L'unità viene alimentata tramite PoE (IEEE 802.3af, Classe 1) oppure tramite morsettiera da +12 ~ +48 VDC, e si monta su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il PET-7217-A5 è un modulo I/O Ethernet alimentato tramite PoE che combina otto ingressi analogici differenziali ad alta tensione con quattro uscite digitali. Ogni ingresso può essere impostato su ±50 V oppure ±150 V e configurato in modo indipendente, così un singolo modulo può servire punti di misura con tensioni diverse senza condizionamento aggiuntivo del segnale.Uno switch integrato a 2 porte 10/100 Base-TX con bypass LAN consente il cablaggio in configurazione daisy-chain, mentre il web server e la web HMI integrati permettono di configurare il modulo e monitorarlo da remoto. Sono supportati Modbus TCP e Modbus UDP, e il controllo degli accessi comprende ID, password e filtro IP.Il codice d'ordine PET-7217-A5 CR è indicato come conforme RoHS. Sceglilo quando ti servono ingressi analogici ad alta tensione e uscite digitali su un nodo Ethernet con connettività Modbus verso sistemi HMI, SCADA o PLC.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di prova
