MN-SERVO-YSV-EC Modulo servo monoasse Motionnet, Yaskawa Sigma II/III/V

Il MN-SERVO-DAA-EC CR è un modulo distribuito di controllo del moto su singolo asse che si collega direttamente a un servoazionamento Delta ASDA-A/A2 ed estende una rete Motionnet. Ogni modulo è collegato al successivo tramite un cavo LAN seriale Cat.5, riducendo il cablaggio tra gli azionamenti e il controllore nei progetti di automazione di macchine integrate.Le funzioni di movimento includono accelerazione e decelerazione trapezoidali e a curva S, interpolazione lineare multiasse, interpolazione circolare a 2 assi e la possibilità di modificare velocità e posizione al volo. Ogni asse dispone di ingressi per sensore di rallentamento, origine, limite positivo e limite negativo, oltre a limiti software e uscita di trigger di confronto. È possibile controllare fino a 64 assi per linea.Questa variante CR utilizza un connettore e-CON Mini-Clamp, che facilita la terminazione dei fili e lascia meno residui rispetto al cablaggio convenzionale. Alimentazione, comunicazione e I/O sono isolati su tre vie per una maggiore immunità ai disturbi e una migliore protezione dei dispositivi. Il modulo è dimensionato per un ingresso di 24 VDC ±5% e un intervallo di funzionamento da 0 a +60 °C.ApplicazioniControllo del moto distribuito su singolo asse su bus di campo MotionnetAutomazione integrata di macchine con servoazionamenti Delta ASDA-A/A2

Il MN-SERVO-MJ3-EC CR è un modulo slave di controllo del movimento monoasse per reti Motionnet distribuite. Si collega direttamente a un servoazionamento Mitsubishi MELSERVO-J3/J4, riducendo il cablaggio necessario tra azionamenti e controllore. I moduli vengono collegati in serie con cavo LAN standard Cat.5, e una linea seriale supporta fino a 64 moduli monoasse.Ogni asse offre un'uscita a impulsi fino a 6,6 MHz con contatore a 28 bit e un ingresso encoder in modalità CW/CCW o fase A/B. Sono supportate accelerazione e decelerazione a profilo T/S, e velocità e posizione possono essere modificate al volo. Sono inclusi l'interpolazione lineare multiasse e l'interpolazione circolare a 2 assi, insieme a ingressi per sensori di rallentamento, origine, finecorsa positivo e negativo, limiti software e uscita di trigger di confronto.L'isolamento a tre vie tra alimentazione, comunicazione e I/O è pensato per garantire una migliore immunità ai disturbi e una maggiore protezione dei dispositivi. La variante con connettore e-CON Mini-Clamp consente una terminazione dei fili più semplice e senza residui. La temperatura nominale di esercizio è da 0 a +60 °C.ApplicazioniControllo del movimento multiasse distribuito su bus di campo MotionnetAutomazione integrata di macchine con servoazionamenti Mitsubishi MELSERVO-J3/J4

MN-SERVO-PA4-EC CR è un modulo di controllo del movimento distribuito per asse singolo che estende una rete fieldbus Motionnet ai servoazionamenti Panasonic MINAS A4. Si monta direttamente sul servoazionamento, pertanto il controllore richiede una sola connessione seriale Cat.5 LAN per modulo, anziché un cablaggio punto-punto separato verso ciascun azionamento.I moduli si collegano in catena (daisy-chain) con semplici cavi LAN e una singola linea seriale supporta fino a 64 moduli a asse singolo. Il modulo fornisce uscita a impulsi fino a 6,6 MHz, ingresso encoder e ingressi dedicati per il sensore di rallentamento, di origine e per i finecorsa positivo e negativo su ciascun asse, oltre a interpolazione lineare multi-asse e circolare a 2 assi.Questo codice d'ordine utilizza la variante di connettore e-CON Mini-Clamp, che offre un processo di terminazione dei conduttori più rapido e privo di residui. Alimentazione, comunicazione e I/O sono isolati a tre vie per una migliore immunità ai disturbi e una maggiore protezione del dispositivo.ApplicazioniControllo di movimento distribuito su fieldbus MotionnetAutomazione integrata di macchine con servoazionamenti Panasonic MINAS A4

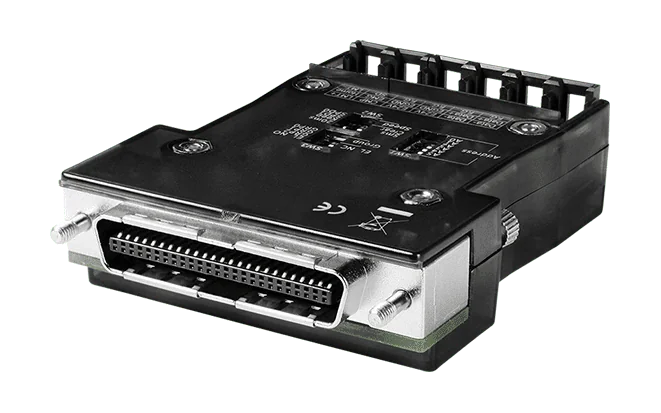

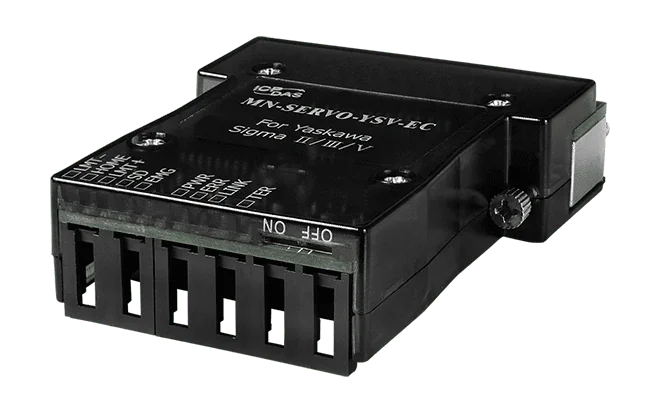

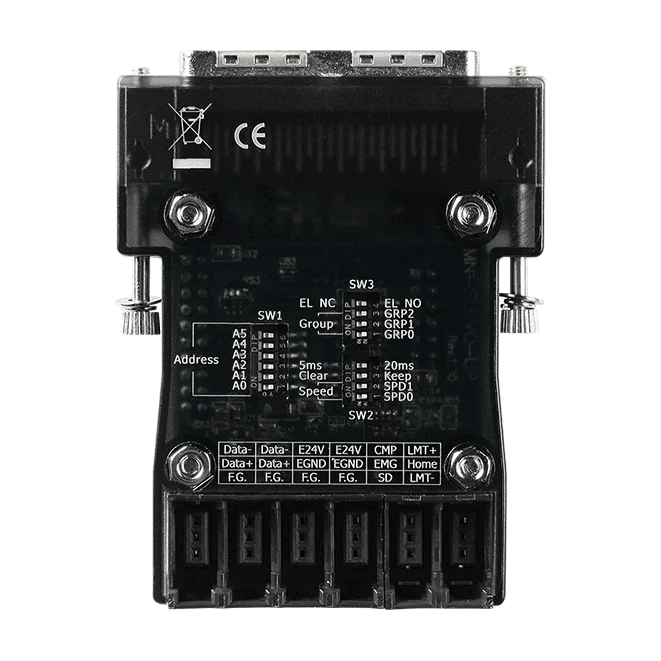

Il modulo MN-SERVO-YSV CR estende il controllo del moto distribuito su un bus di campo Motionnet aggiungendo un singolo asse servo. Si monta direttamente su un azionamento servo Yaskawa Sigma II/III/V e si collega al controllore tramite un cavo LAN seriale Cat.5, riducendo il cablaggio tra gli azionamenti e il controllore. È adatto a progetti di automazione di macchina compatti e altamente integrati.Ogni modulo si cabla sulle morsettiere a molla, quindi non è necessaria alcuna morsettiera aggiuntiva. Il collegamento del cavo LAN seriale tra i moduli è l'unico cablaggio richiesto tra i moduli stessi, e una linea seriale può gestire fino a 64 moduli monoasse.Tra le funzioni di movimento sono disponibili l'interpolazione lineare su più assi, l'interpolazione circolare a 2 assi e l'accelerazione e decelerazione a curva T/S. Velocità e posizione possono essere modificate al volo. Ogni asse dispone di ingressi per il sensore di rallentamento, di home e per i finecorsa positivo e negativo; il modulo offre inoltre limiti software e un'uscita di trigger di confronto. Alimentazione, comunicazione e I/O sono isolati a tre vie, per una maggiore immunità ai disturbi e una migliore protezione dei dispositivi.ApplicazioniControllo del moto multiasse distribuito nell'automazione di macchinaEspansione con asse servo per macchine azionate da Yaskawa Sigma II/III/V
