MN-SERVO-PA4-EC Modulo di controllo di asse singolo Motionnet per Panasonic MINAS A4

Il MN-SERVO-DAA-EC CR è un modulo distribuito di controllo del moto su singolo asse che si collega direttamente a un servoazionamento Delta ASDA-A/A2 ed estende una rete Motionnet. Ogni modulo è collegato al successivo tramite un cavo LAN seriale Cat.5, riducendo il cablaggio tra gli azionamenti e il controllore nei progetti di automazione di macchine integrate.Le funzioni di movimento includono accelerazione e decelerazione trapezoidali e a curva S, interpolazione lineare multiasse, interpolazione circolare a 2 assi e la possibilità di modificare velocità e posizione al volo. Ogni asse dispone di ingressi per sensore di rallentamento, origine, limite positivo e limite negativo, oltre a limiti software e uscita di trigger di confronto. È possibile controllare fino a 64 assi per linea.Questa variante CR utilizza un connettore e-CON Mini-Clamp, che facilita la terminazione dei fili e lascia meno residui rispetto al cablaggio convenzionale. Alimentazione, comunicazione e I/O sono isolati su tre vie per una maggiore immunità ai disturbi e una migliore protezione dei dispositivi. Il modulo è dimensionato per un ingresso di 24 VDC ±5% e un intervallo di funzionamento da 0 a +60 °C.ApplicazioniControllo del moto distribuito su singolo asse su bus di campo MotionnetAutomazione integrata di macchine con servoazionamenti Delta ASDA-A/A2

Il MN-SERVO-MJ3-EC CR è un modulo slave di controllo del movimento monoasse per reti Motionnet distribuite. Si collega direttamente a un servoazionamento Mitsubishi MELSERVO-J3/J4, riducendo il cablaggio necessario tra azionamenti e controllore. I moduli vengono collegati in serie con cavo LAN standard Cat.5, e una linea seriale supporta fino a 64 moduli monoasse.Ogni asse offre un'uscita a impulsi fino a 6,6 MHz con contatore a 28 bit e un ingresso encoder in modalità CW/CCW o fase A/B. Sono supportate accelerazione e decelerazione a profilo T/S, e velocità e posizione possono essere modificate al volo. Sono inclusi l'interpolazione lineare multiasse e l'interpolazione circolare a 2 assi, insieme a ingressi per sensori di rallentamento, origine, finecorsa positivo e negativo, limiti software e uscita di trigger di confronto.L'isolamento a tre vie tra alimentazione, comunicazione e I/O è pensato per garantire una migliore immunità ai disturbi e una maggiore protezione dei dispositivi. La variante con connettore e-CON Mini-Clamp consente una terminazione dei fili più semplice e senza residui. La temperatura nominale di esercizio è da 0 a +60 °C.ApplicazioniControllo del movimento multiasse distribuito su bus di campo MotionnetAutomazione integrata di macchine con servoazionamenti Mitsubishi MELSERVO-J3/J4

Il MN-SERVO-YSV-EC CR è un modulo di controllo del movimento monoasse distribuito per reti Motionnet, progettato per pilotare un servoazionamento Yaskawa Sigma II, III o V. Si collega direttamente al servoazionamento, così gli assi possono essere aggiunti a una macchina come estensione distribuita.I moduli vengono collegati in cascata con un cavo LAN standard Cat.5, riducendo il cablaggio tra gli azionamenti e il controllore. Ogni linea Motionnet supporta fino a 64 moduli monoasse, con velocità di trasferimento di 2,5, 5, 10 e 20 Mbps e un'uscita a impulsi fino a 6,6 MHz.Le funzioni di movimento includono interpolazione lineare multiasse e circolare a 2 assi, accelerazione e decelerazione a curva T/S, e modifica di velocità e posizione al volo. Il connettore e-CON Mini-Clamp consente la terminazione dei conduttori senza residui, e l'isolamento a tre vie separa alimentazione, comunicazione e I/O.ApplicazioniControllo del movimento multiasse distribuito su bus di campo MotionnetAutomazione di macchina integrata con servoazionamenti Yaskawa Sigma II/III/V

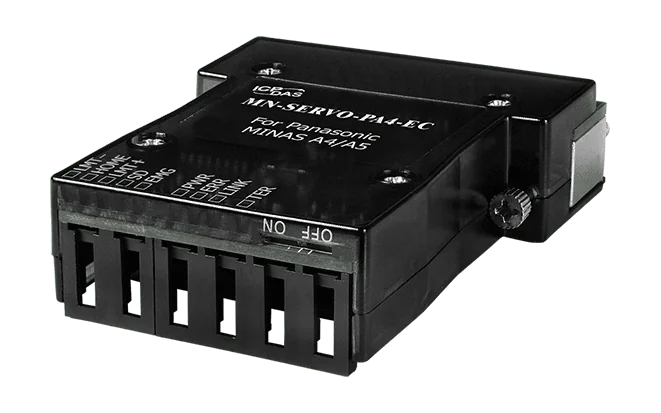

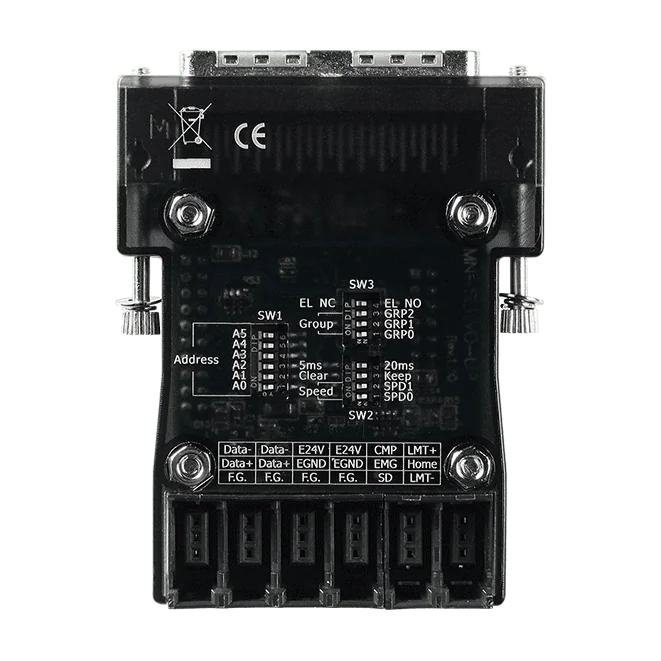

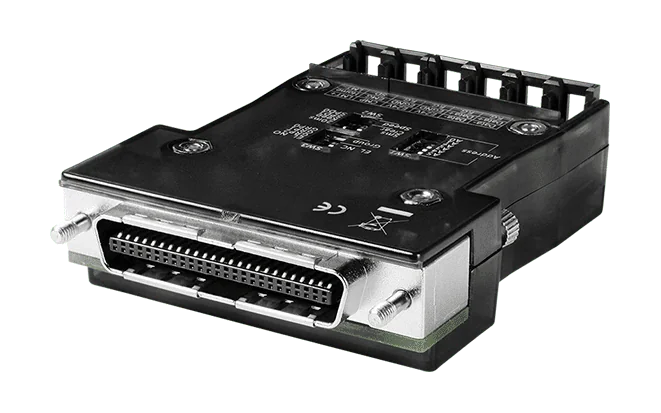

Il MN-SERVO-PA4 CR aggiunge un asse di movimento a una rete di controllo distribuita Motionnet e si monta direttamente su un driver servo Panasonic MINAS A4. I moduli si collegano in serie con cavo LAN standard Cat.5, riducendo il cablaggio tra driver e controllore in progetti di macchine compatte.Ogni modulo gestisce uscita a impulsi fino a 6,6 MHz, ingresso encoder e i segnali di interfaccia servo (SVON, ERC, ALM_RST, ALM, RDY, INP). Gli ingressi per sensori di finecorsa, origine e rallentamento per ciascun asse, i limiti software e un'uscita di trigger per confronto di posizione supportano sequenze di movimento sicure e ripetibili. Una singola linea Motionnet può gestire fino a 64 assi.L'isolamento a tre vie tra alimentazione, comunicazione e I/O migliora l'immunità ai disturbi e protegge il dispositivo. I morsetti a molla sono forniti di serie, quindi non è necessaria alcuna morsettiera aggiuntiva. Il modulo funziona da 0 a +60 °C.ApplicazioniControllo del movimento monoasse distribuito su driver servo Panasonic MINAS A4Automazione di macchine altamente integrata
