ET-7217 Modulo I/O Ethernet, 8 canali ingresso analogico, 4 canali uscita digitale

Il ET-7017 CR è un modulo I/O Ethernet che porta otto ingressi analogici differenziali e quattro uscite digitali su una rete Modbus. Ogni canale analogico può essere impostato in tensione o in corrente e dotato di un proprio campo di ingresso, il che si adatta a configurazioni miste di sensori senza modificare l'hardware. Questo codice d'ordine è indicato come conforme alla direttiva RoHS.Le uscite digitali sono di tipo sink open-collector isolate, con portata nominale di 700 mA per canale, e dispongono di protezione da cortocircuito e sovraccarico. I valori di accensione e di sicurezza sono programmabili, così le uscite possono essere definite per le condizioni di avvio e di guasto. Il campionamento può essere commutato tra modalità normale a 10 Hz e modalità veloce a 50 Hz su tutti i canali.La comunicazione con il sistema di supervisione avviene tramite Modbus TCP o Modbus UDP su un'unica porta RJ-45 10/100 Base-TX. Sono inclusi un web server e una web HMI integrati, l'accesso Ethernet è controllato tramite ID, password e filtro IP, e sono presenti doppie funzioni di watchdog.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

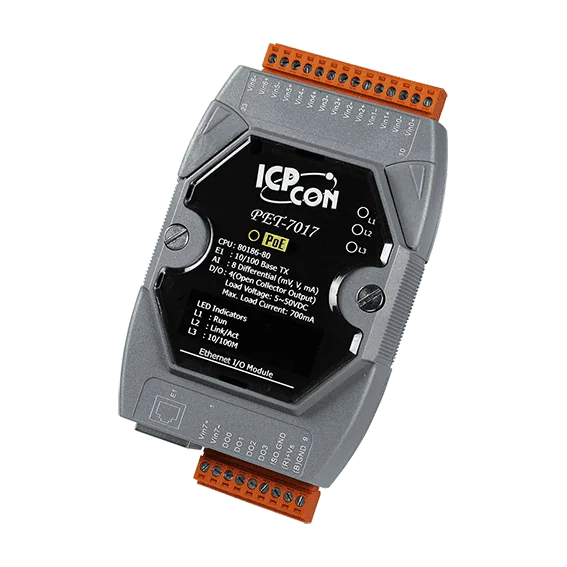

PET-7017 CR è un modulo I/O Ethernet alimentato tramite PoE che porta otto ingressi analogici differenziali e quattro uscite digitali su una rete Modbus. Ogni canale analogico può essere configurato con un proprio campo di misura, e il tipo di ingresso (tensione o corrente) viene selezionato tramite la posizione del ponticello corrispondente.Il modulo è indicato per ingegneri che necessitano di un condizionamento del segnale flessibile con una protezione robusta. I suoi ingressi a 16 bit offrono un campionamento in modalità normale (10 Hz complessivi) e in modalità veloce (50 Hz complessivi), e i canali analogici sopportano sovratensioni fino a 240 Vrms. L'isolamento interno al modulo è di 2500 VDC e l'unità è qualificata per una protezione ESD di 4 kV.Automazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione e diagnosi remoteApparecchiature di testApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

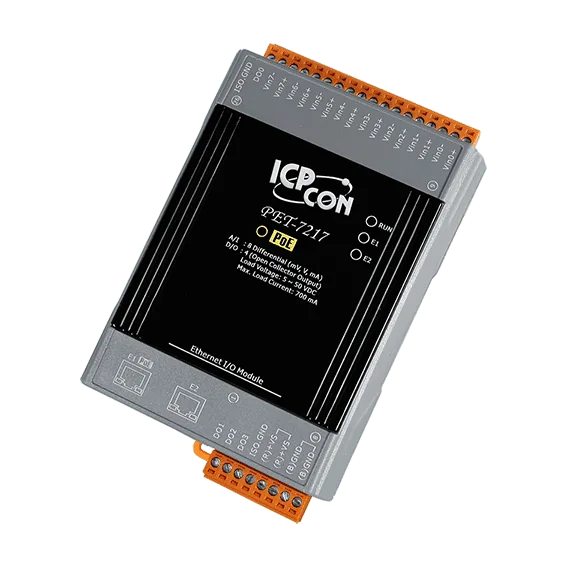

Il PET-7217 CR è un modulo I/O Ethernet alimentato tramite PoE, con otto ingressi analogici differenziali e quattro uscite digitali, che comunica via Modbus TCP o Modbus UDP. Ogni canale analogico può avere un proprio campo di ingresso, e il tipo di ingresso (tensione o corrente) si seleziona tramite jumper per il canale corrispondente.Uno switch 10/100 Base-TX a 2 porte integrato, con bypass LAN, consente di collegare in cascata più moduli lungo una linea. L'unità può essere alimentata tramite PoE (IEEE 802.3af, Classe 1) oppure tramite morsettiera da +12 ~ +48 VDC, e include un web server integrato, Web HMI e doppio watchdog.Le uscite digitali sono di tipo sink open-collector isolate, con protezione da cortocircuito e sovraccarico, e sono programmabili sia il valore di accensione sia il valore di sicurezza. L'isolamento interno al modulo è di 2500 VDC.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

L'ET-7217-10 CR porta l'acquisizione di segnali analogici su Ethernet, con 10 ingressi analogici differenziali o 20 single-ended configurabili canale per canale. Ogni canale viene impostato via software su un intervallo di tensione o di corrente, mentre il ponticello hardware corrispondente seleziona l'ingresso in tensione o in corrente, così un singolo modulo può gestire un insieme misto di segnali da sensori.Gli ingegneri apprezzeranno lo switch a 2 porte integrato con bypass LAN, che consente di collegare i moduli in cascata lungo una linea senza uno switch separato. Il modulo dispone di un web server integrato con web HMI, comunicazione Modbus TCP e Modbus UDP e sicurezza della comunicazione con controllo degli accessi tramite ID, password e filtro IP. Due modalità di campionamento permettono di bilanciare velocità e precisione: la modalità normale è specificata a 10 Hz e la modalità veloce a 50 Hz su tutti i canali.Le funzioni di protezione includono la protezione da sovratensione di 240 Vrms sugli ingressi differenziali, la protezione ESD a contatto di ±4 kV su ciascun morsetto e un isolamento nominale di 2500 VDC su I/O e 1500 VDC su Ethernet. Il modulo funziona con alimentazione da +12 ~ +48 VDC, opera tra -25 ~ +75 °C e si monta su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
