ET-7217-10 Modulo I/O Ethernet, 10/20 canali di ingresso analogico con switch a 2 porte

L'ET-7017-10 è un modulo di ingresso analogico collegato a Ethernet, pensato per i tecnici che devono portare in rete una combinazione di segnali di tensione e di corrente senza ricorrere a un'unità di acquisizione dati separata. Ciascun canale analogico può essere configurato con il proprio campo di ingresso; le impostazioni dei jumper determinano se un canale accetta tensione o corrente, così un solo modulo può servire più tipi di sensori sullo stesso quadro.Il campionamento può essere eseguito in modalità normale a 10 Hz su tutti i canali oppure in modalità veloce a 50 Hz su tutti i canali, consentendo di adattare la velocità all'applicazione. Il modulo offre una risoluzione a 16 bit, con una precisione di ±0,1% in modalità normale e di ±0,5% o migliore in modalità veloce. La protezione da sovratensione è pari a 240 Vrms per gli ingressi differenziali e 150 Vrms per gli ingressi single-ended.La comunicazione avviene tramite una porta RJ-45 10/100 Base-TX che supporta Modbus TCP e Modbus UDP, con controllo degli accessi tramite ID, password e filtro IP. Un web server integrato e un web HMI, insieme a doppio watchdog, supportano la messa in servizio e il monitoraggio. Il modulo è alimentato da una morsettiera a +10 ~ +30 VDC e si montа su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il PET-7017-10 è un modulo di ingresso analogico Ethernet alimentato tramite PoE, pensato per tecnici che necessitano di misure di tensione o corrente su un nodo I/O in rete. Gli ingressi possono essere configurati via software come 10 canali differenziali oppure 20 canali single-ended, e ogni canale può avere un proprio campo di misura, così un unico modulo può gestire tipologie di sensori diverse sulla stessa rete.Ogni canale offre una scelta di campi di tensione da ±150 mV a ±10 V e campi di corrente di ±20 mA, 0 ~ 20 mA e 4 ~ 20 mA, selezionabili tramite jumper. La risoluzione è di 16 bit e il modulo dispone di due modalità di campionamento: modalità normale a 10 Hz complessivi e modalità veloce a 50 Hz complessivi. Il rilevamento di filo aperto è disponibile per gli ingressi 4 ~ 20 mA, e i canali differenziali sono protetti contro sovratensioni fino a 240 Vrms.La configurazione e il monitoraggio avvengono tramite un web server integrato con Web HMI, e il modulo supporta Modbus TCP e Modbus UDP. L'accesso è controllato tramite ID, password e filtro IP. L'unità viene alimentata tramite PoE (IEEE 802.3af, Classe 1) oppure tramite morsettiera da +12 ~ +48 VDC, e si monta su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

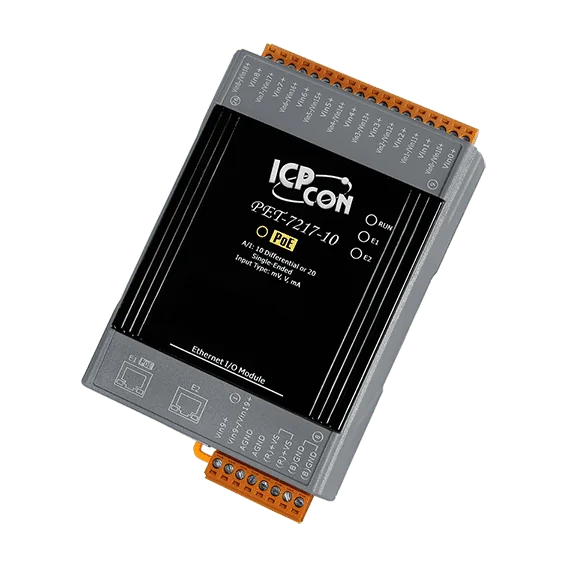

PET-7217-10 CR è un modulo I/O Ethernet alimentato tramite PoE che porta la misura analogica su una rete Modbus. Accetta 10 ingressi analogici differenziali oppure 20 single-ended, selezionabili via software, e ogni canale può essere configurato con un proprio campo di misura. La scelta tra ingresso in tensione o in corrente avviene per canale tramite la posizione del jumper.Il modulo integra uno switch 10/100 Base-TX a 2 porte con LAN bypass, così le unità possono essere collegate in cascata lungo una linea senza uno switch separato. È dotato di web server integrato e web HMI per la configurazione e supporta sia Modbus TCP sia Modbus UDP. Il controllo degli accessi avviene tramite ID, password e filtro IP, e due watchdog, uno per il modulo e uno per la comunicazione, garantiscono la supervisione del funzionamento.Sono disponibili due modalità di campionamento: modalità normale a 10 Hz e modalità veloce a 50 Hz su tutti i canali. Il modulo può essere alimentato tramite PoE (IEEE 802.3af, Classe 1) oppure da morsettiera +12 ~ +48 VDC, e si installa su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

Il ET-7217-A5 combina otto ingressi analogici differenziali ad alta tensione e quattro uscite digitali in un modulo Ethernet per montaggio su guida DIN. Ogni canale di ingresso può essere impostato indipendentemente su ±50 V o ±150 V, così un solo modulo può gestire segnali di tensione diversi senza condizionamento aggiuntivo del segnale. Le uscite digitali sono di tipo sink open-collector isolate, con portata nominale di 700 mA per canale.La connettività di rete è gestita da uno switch integrato a 2 porte 10/100 Base-TX con LAN bypass, che consente di collegare i moduli in cascata lungo una linea. Il modulo supporta Modbus TCP e Modbus UDP, e un web server integrato con web HMI permette la configurazione e il monitoraggio remoto da browser. Il controllo degli accessi avviene tramite ID, password e filtro IP.Le funzioni di affidabilità includono un doppio watchdog che copre il modulo e la comunicazione, valori programmabili all'accensione e di sicurezza per le uscite digitali, e la connessione a coppie I/O. L'isolamento è di 2500 VDC per I/O e 1500 VDC per Ethernet. Il modulo opera a -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
