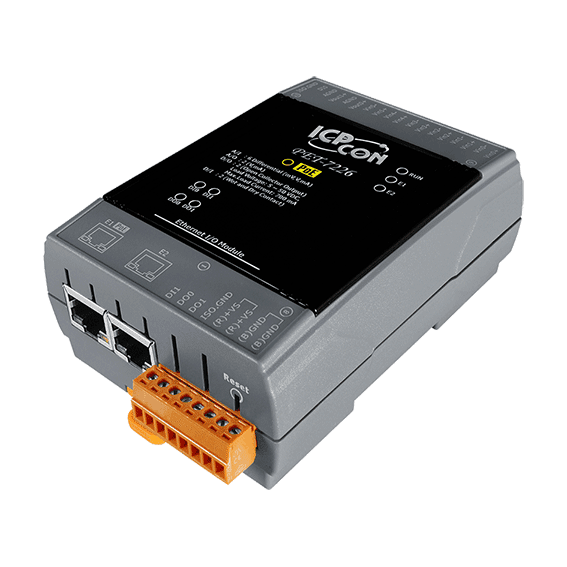

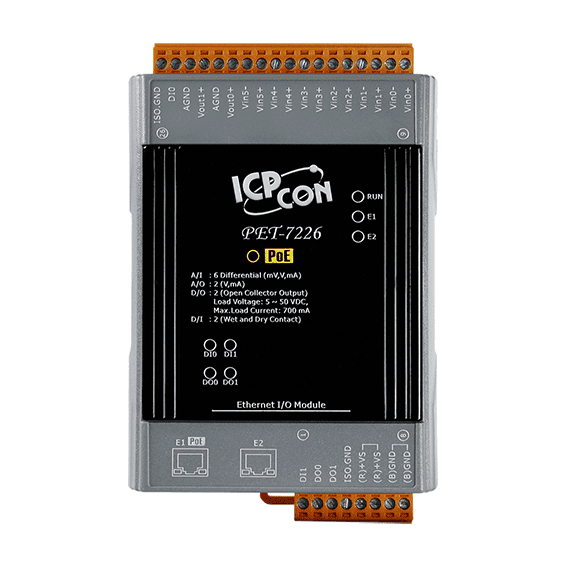

PET-7226 Modulo I/O Ethernet PoE, 6 canali AI, 2 canali AO, 2 canali DI, 2 canali DO

L'ET-7026 CR è un modulo I/O Ethernet multifunzione che porta segnali analogici e digitali su un unico nodo di rete. I suoi sei ingressi analogici differenziali e le due uscite analogiche coprono un'ampia gamma di segnali di processo, mentre due ingressi digitali (con funzione contatore) e due uscite digitali open-collector gestiscono compiti di controllo discreti, il tutto in un'unità montabile su guida DIN.Ogni ingresso analogico può essere configurato per il proprio campo di misura, con opzioni di tensione e corrente da ±500 mV fino a ±10 V e 4 ~ 20 mA, con protezione contro sovratensioni di 240 Vrms. Il tipo di ingresso e uscita si seleziona tramite la posizione dei jumper, così lo stesso modulo si adatta a una varietà di dispositivi di campo. Ogni canale può essere impostato singolarmente.Il modulo è indicato per gli ingegneri che necessitano di accesso Modbus TCP o Modbus UDP senza un controllore separato nel punto di I/O. Un web server integrato e una web HMI supportano configurazione e monitoraggio, mentre il doppio watchdog, i valori programmabili di accensione e di sicurezza e la connessione a coppie di I/O contribuiscono a mantenere un comportamento prevedibile in caso di guasto.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il ET-7226 CR è un modulo I/O Ethernet che porta su una rete Modbus segnali analogici e digitali misti da un'unica unità montabile su guida DIN. È indicato per i progettisti che necessitano di sei ingressi analogici differenziali e due uscite analogiche, insieme a due ingressi digitali (con funzione contatore) e due uscite digitali, senza aggiungere moduli I/O remoti separati.Ciascun ingresso analogico può essere configurato individualmente per intervalli di tensione o di corrente, tra cui +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0 ~ 20 mA, +/-20 mA e 4 ~ 20 mA, con il tipo di ingresso impostato tramite jumper. Il rilevamento di filo aperto è disponibile per gli ingressi 4 ~ 20 mA. Le uscite analogiche supportano intervalli di tensione e di corrente, e i valori di accensione e di sicurezza delle uscite sono programmabili.Lo switch integrato a due porte 10/100 Base-TX con LAN bypass supporta il cablaggio in daisy-chain, e il modulo offre Modbus TCP e Modbus UDP, un web server integrato e Web HMI, oltre al controllo degli accessi tramite ID, password e filtro IP. L'isolamento è pari a 1500 VDC sul lato Ethernet e 2500 VDC sul lato I/O.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

PET-7026 CR combina sei ingressi analogici, due uscite analogiche, due ingressi digitali e due uscite digitali in un unico modulo Ethernet montabile su guida DIN. È indicato per i progettisti che necessitano di acquisizione e controllo di segnali misti su un singolo nodo di rete, con Modbus TCP e Modbus UDP disponibili per la comunicazione con l'host.Ciascun ingresso analogico può essere configurato in tensione o corrente e in un campo da ±500 mV a ±20 mA oppure 4 ~ 20 mA, selezionabile tramite jumper. Gli ingressi sono protetti contro sovratensioni fino a 240 Vrms, e le uscite analogiche possono essere configurate in tensione o corrente tramite i rispettivi jumper. Gli ingressi digitali supportano contatti puliti o alimentati e possono contare impulsi fino a 32 bit.Adatto alle installazioni in cui alimentazione e dati condividono un unico cavo Ethernet, grazie al PoE (IEEE 802.3af, Classe 1) oppure all'alimentazione da morsettiera +12 ~ +48 VDC.Il web server integrato e la Web HMI semplificano la configurazione e il monitoraggio.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

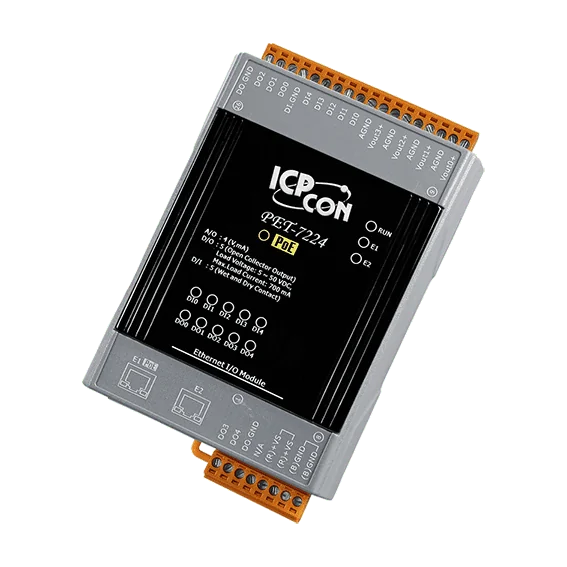

Il PET-7224 CR è un modulo I/O Ethernet alimentato tramite PoE che integra quattro uscite analogiche, cinque ingressi digitali e cinque uscite digitali in un'unica unità montabile su guida DIN. Ciascuna uscita analogica può essere configurata come tensione o corrente tramite il relativo jumper, con i campi +/-5 V, +/-10 V, 0 ~ 20 mA e 4 ~ 20 mA, così un solo modulo può adattarsi a un'ampia gamma di attuatori e valvole.La comunicazione avviene tramite Modbus TCP e Modbus UDP, con web server integrato e web HMI per configurazione e monitoraggio. Uno switch a 2 porte con bypass LAN consente di collegare le unità in cascata lungo la rete, riducendo il cablaggio necessario per l'I/O distribuito.La protezione elettrica comprende isolamento intra-modulo di 2500 VDC e protezione ESD da 4 kV. Doppio watchdog, accensione programmabile e valori di sicurezza per le uscite, nonché la funzione di connessione a coppia I/O del dispositivo, supportano un funzionamento affidabile nelle attività di automazione e di diagnostica remota.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
