ET-7226 Modulo I/O Ethernet con switch a 2 porte, 6 ingressi analogici, 2 uscite analogiche, 2 DI/DO

L'ET-7026 CR è un modulo I/O Ethernet multifunzione che porta segnali analogici e digitali su un unico nodo di rete. I suoi sei ingressi analogici differenziali e le due uscite analogiche coprono un'ampia gamma di segnali di processo, mentre due ingressi digitali (con funzione contatore) e due uscite digitali open-collector gestiscono compiti di controllo discreti, il tutto in un'unità montabile su guida DIN.Ogni ingresso analogico può essere configurato per il proprio campo di misura, con opzioni di tensione e corrente da ±500 mV fino a ±10 V e 4 ~ 20 mA, con protezione contro sovratensioni di 240 Vrms. Il tipo di ingresso e uscita si seleziona tramite la posizione dei jumper, così lo stesso modulo si adatta a una varietà di dispositivi di campo. Ogni canale può essere impostato singolarmente.Il modulo è indicato per gli ingegneri che necessitano di accesso Modbus TCP o Modbus UDP senza un controllore separato nel punto di I/O. Un web server integrato e una web HMI supportano configurazione e monitoraggio, mentre il doppio watchdog, i valori programmabili di accensione e di sicurezza e la connessione a coppie di I/O contribuiscono a mantenere un comportamento prevedibile in caso di guasto.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

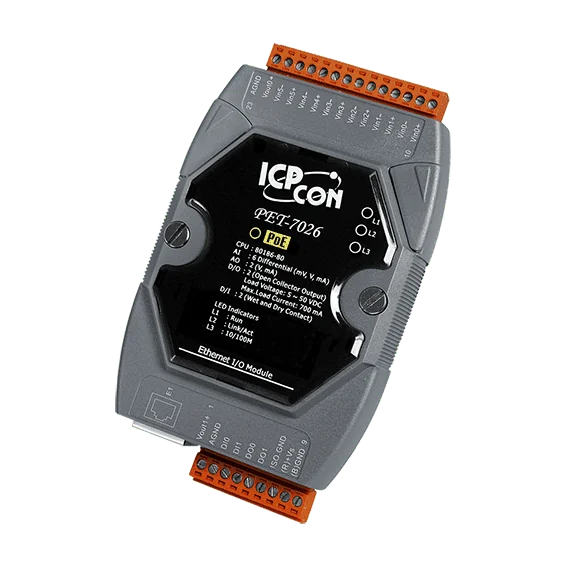

PET-7026 CR combina sei ingressi analogici, due uscite analogiche, due ingressi digitali e due uscite digitali in un unico modulo Ethernet montabile su guida DIN. È indicato per i progettisti che necessitano di acquisizione e controllo di segnali misti su un singolo nodo di rete, con Modbus TCP e Modbus UDP disponibili per la comunicazione con l'host.Ciascun ingresso analogico può essere configurato in tensione o corrente e in un campo da ±500 mV a ±20 mA oppure 4 ~ 20 mA, selezionabile tramite jumper. Gli ingressi sono protetti contro sovratensioni fino a 240 Vrms, e le uscite analogiche possono essere configurate in tensione o corrente tramite i rispettivi jumper. Gli ingressi digitali supportano contatti puliti o alimentati e possono contare impulsi fino a 32 bit.Adatto alle installazioni in cui alimentazione e dati condividono un unico cavo Ethernet, grazie al PoE (IEEE 802.3af, Classe 1) oppure all'alimentazione da morsettiera +12 ~ +48 VDC.Il web server integrato e la Web HMI semplificano la configurazione e il monitoraggio.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

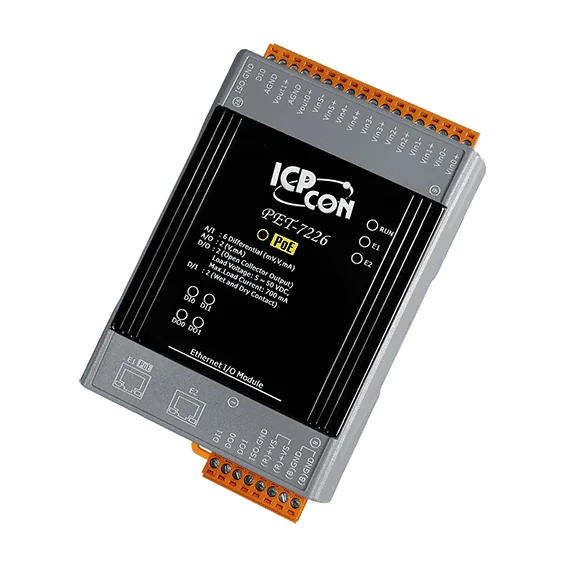

Il PET-7226 CR è un modulo I/O Ethernet multifunzione che integra in un'unica unità per guida DIN sei ingressi analogici, due uscite analogiche, due ingressi digitali con funzione contatore e due uscite digitali. Viene alimentato tramite Power over Ethernet oppure da morsettiera, così un unico cavo di rete può servire sia la comunicazione sia l'alimentazione in un'architettura I/O distribuita.Ogni ingresso analogico può essere configurato su un intervallo di tensione o di corrente adeguato, e ciascun ingresso e uscita analogica può essere commutato tra tensione e corrente tramite la posizione del relativo jumper. Ogni ingresso analogico è protetto contro sovratensioni fino a 240 Vrms, utile quando il modulo è collegato a cablaggi di campo di qualità variabile.Lo switch integrato a due porte con bypass LAN consente di collegare il modulo in cascata lungo una linea di rete. Sono supportati Modbus TCP e Modbus UDP, e il web server integrato fornisce un'interfaccia HMI web per la configurazione e il monitoraggio.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il modulo ET-7224 CR integra in un unico modulo I/O Ethernet per guida DIN le uscite analogiche, gli ingressi digitali e le uscite digitali. Ciascuna delle quattro uscite analogiche può essere impostata tramite jumper come tensione o corrente, coprendo i range +/-5 V, +/-10 V, 0 ~ 20 mA e 4 ~ 20 mA, una soluzione adatta a chi deve pilotare attuatori di campo di diverso tipo da un solo modulo.La comunicazione avviene tramite Modbus TCP e Modbus UDP, con web server integrato e web HMI per la configurazione e il monitoraggio. Lo switch 10/100 Base-TX a 2 porte integrato, dotato di bypass LAN, consente di collegare il modulo in cascata lungo la linea di rete senza uno switch dedicato su ciascun nodo.Progettato per l'automazione di edifici, di stabilimenti e di macchine, così come per la manutenzione e la diagnosi remota, il modulo offre doppio watchdog, valori programmabili all'accensione e valori di sicurezza per le uscite, oltre a un isolamento I/O di 2500 VDC e un isolamento Ethernet di 1500 VDC.ApplicazioniAutomazione di edificiAutomazione di stabilimentiAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test
