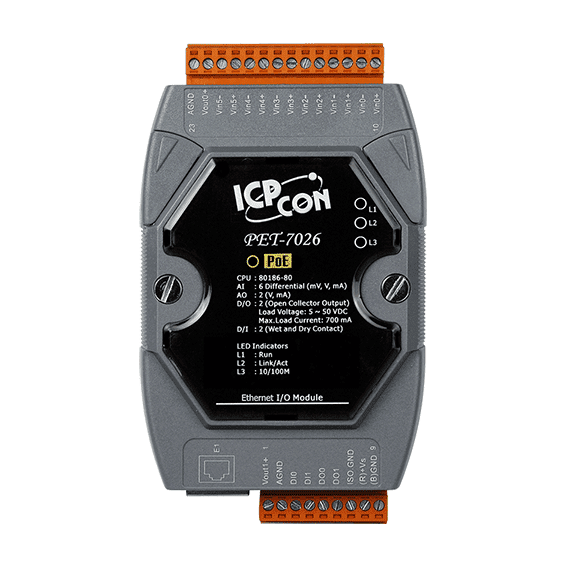

PET-7026 Modulo I/O Ethernet con PoE, 6 ingressi AI, 2 uscite AO, 2 DI e DO

L'ET-7026 CR è un modulo I/O Ethernet multifunzione che porta segnali analogici e digitali su un unico nodo di rete. I suoi sei ingressi analogici differenziali e le due uscite analogiche coprono un'ampia gamma di segnali di processo, mentre due ingressi digitali (con funzione contatore) e due uscite digitali open-collector gestiscono compiti di controllo discreti, il tutto in un'unità montabile su guida DIN.Ogni ingresso analogico può essere configurato per il proprio campo di misura, con opzioni di tensione e corrente da ±500 mV fino a ±10 V e 4 ~ 20 mA, con protezione contro sovratensioni di 240 Vrms. Il tipo di ingresso e uscita si seleziona tramite la posizione dei jumper, così lo stesso modulo si adatta a una varietà di dispositivi di campo. Ogni canale può essere impostato singolarmente.Il modulo è indicato per gli ingegneri che necessitano di accesso Modbus TCP o Modbus UDP senza un controllore separato nel punto di I/O. Un web server integrato e una web HMI supportano configurazione e monitoraggio, mentre il doppio watchdog, i valori programmabili di accensione e di sicurezza e la connessione a coppie di I/O contribuiscono a mantenere un comportamento prevedibile in caso di guasto.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il ET-7226 CR è un modulo I/O Ethernet che porta su una rete Modbus segnali analogici e digitali misti da un'unica unità montabile su guida DIN. È indicato per i progettisti che necessitano di sei ingressi analogici differenziali e due uscite analogiche, insieme a due ingressi digitali (con funzione contatore) e due uscite digitali, senza aggiungere moduli I/O remoti separati.Ciascun ingresso analogico può essere configurato individualmente per intervalli di tensione o di corrente, tra cui +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0 ~ 20 mA, +/-20 mA e 4 ~ 20 mA, con il tipo di ingresso impostato tramite jumper. Il rilevamento di filo aperto è disponibile per gli ingressi 4 ~ 20 mA. Le uscite analogiche supportano intervalli di tensione e di corrente, e i valori di accensione e di sicurezza delle uscite sono programmabili.Lo switch integrato a due porte 10/100 Base-TX con LAN bypass supporta il cablaggio in daisy-chain, e il modulo offre Modbus TCP e Modbus UDP, un web server integrato e Web HMI, oltre al controllo degli accessi tramite ID, password e filtro IP. L'isolamento è pari a 1500 VDC sul lato Ethernet e 2500 VDC sul lato I/O.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il PET-7226 CR è un modulo I/O Ethernet multifunzione che integra in un'unica unità per guida DIN sei ingressi analogici, due uscite analogiche, due ingressi digitali con funzione contatore e due uscite digitali. Viene alimentato tramite Power over Ethernet oppure da morsettiera, così un unico cavo di rete può servire sia la comunicazione sia l'alimentazione in un'architettura I/O distribuita.Ogni ingresso analogico può essere configurato su un intervallo di tensione o di corrente adeguato, e ciascun ingresso e uscita analogica può essere commutato tra tensione e corrente tramite la posizione del relativo jumper. Ogni ingresso analogico è protetto contro sovratensioni fino a 240 Vrms, utile quando il modulo è collegato a cablaggi di campo di qualità variabile.Lo switch integrato a due porte con bypass LAN consente di collegare il modulo in cascata lungo una linea di rete. Sono supportati Modbus TCP e Modbus UDP, e il web server integrato fornisce un'interfaccia HMI web per la configurazione e il monitoraggio.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test

Il PET-7024 CR combina canali di uscita analogica, ingresso digitale e uscita digitale in un unico modulo Ethernet per guida DIN. Le sue quattro uscite analogiche possono essere impostate tramite jumper su tensione o corrente, coprendo +/-5 V, +/-10 V, 0 ~ 20 mA e 4 ~ 20 mA, in modo che un solo modulo possa pilotare una gamma di attuatori e controllori di campo. I cinque ingressi digitali accettano contatti a secco o bagnati e includono un contatore a 32 bit, mentre le cinque uscite digitali sono di tipo sink open-collector isolate.L'alimentazione può essere fornita tramite Ethernet con PoE IEEE 802.3af Classe 1 oppure da una morsettiera +12 ~ +48 VDC, semplificando il cablaggio nei quadri in cui un'alimentazione separata non è comoda. Sono supportati Modbus TCP e Modbus UDP, e il web server integrato e la web HMI consentono configurazione e monitoraggio da browser.Questa variante conforme RoHS è adatta all'automazione degli edifici, all'automazione di fabbrica e di macchina, nonché alla manutenzione e alla diagnosi remota. L'isolamento I/O interno al modulo da 2500 VDC e la protezione ESD da 4 kV aiutano a proteggere il modulo in installazioni elettricamente impegnative.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchinaManutenzione remotaDiagnosi remotaApparecchiature di test
