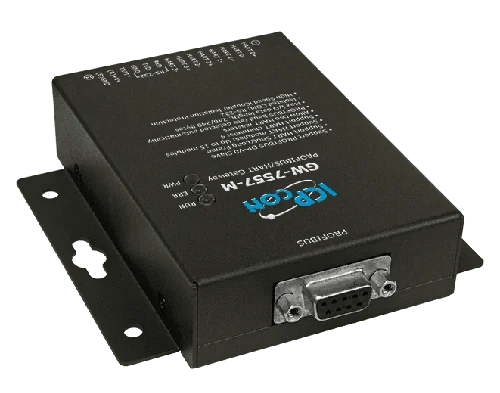

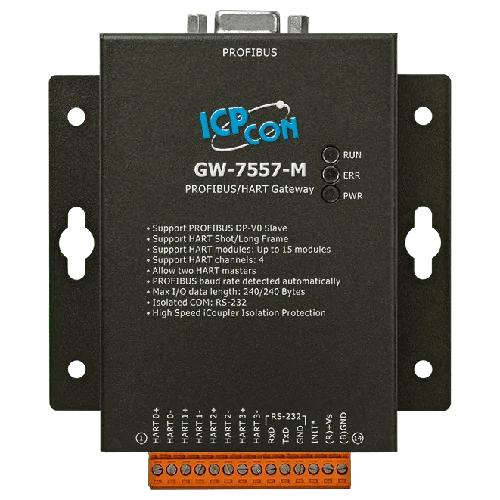

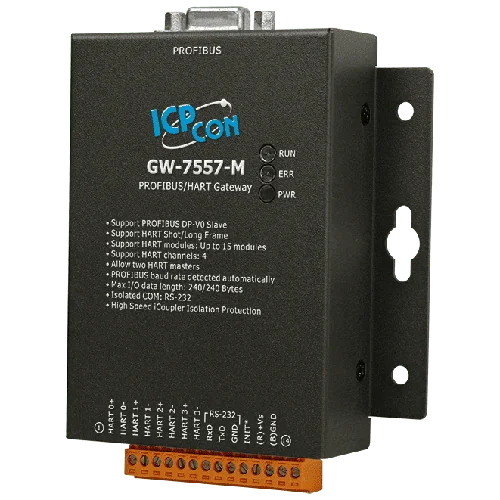

GW-7557-M Gateway da PROFIBUS a HART, Case in metallo, Slave DP-V0
Gateway slave PROFIBUS DP-V0 che fornisce a un master PROFIBUS l'accesso a dispositivi di campo HART su 4 canali, in un involucro metallico per guida DIN.
- Slave PROFIBUS DP-V0 con rilevamento automatico della velocità di trasmissione fino a 12 M
- Quattro canali HART con funzionamento punto-punto e multi-drop
- Collega fino a 15 moduli HART e consente due master HART
- Supporto per frame HART short e long e modalità burst HART
- Fino a 240 byte di dati di ingresso e 240 byte di dati di uscita
- Indirizzo slave 0~126 impostato tramite DIP switch o EEPROM
612,00 € per pezzo
| 1-9 pz | 612,00 € | |
|---|---|---|
| 10-30 pz | 581,00 € | −5 % |
| 31+ pz | 551,00 € | −10 % |
Info sui prodotti "GW-7557-M Gateway da PROFIBUS a HART, Case in metallo, Slave DP-V0"
GW-7557-M è un gateway slave PROFIBUS DP-V0 per collegare dispositivi HART a una rete PROFIBUS. Il master PROFIBUS legge e scrive i dati dai dispositivi slave HART, come trasmettitori, attuatori e strumenti con uscita in corrente, così le apparecchiature HART esistenti possono essere integrate senza doverle sostituire.
Il gateway offre quattro canali HART, supporta il funzionamento HART punto-punto e multi-drop e consente due master HART. È possibile collegare fino a 15 moduli HART e il gateway supporta la modalità burst. La configurazione avviene tramite il software di utility fornito dal produttore.
La versione con case in metallo (-M) è adatta a installazioni a pannello e su guida DIN nell'automazione industriale, nell'automazione di fabbrica e nell'automazione di processo. Garantisce un isolamento di rete di 2500 Vrms e un isolamento di 3000 VDC sul lato PROFIBUS, con un intervallo di funzionamento da -25 ~ +75 °C.
Applicazioni
- Automazione industriale
- Automazione di fabbrica
- Automazione di processo
| Alloggiamento: | Metallo |
|---|---|
| Interfaccia: | HART, PROFIBUS, RS-232 |
| Isolamento: | 2500 Vrms, 3000 VDC |
| Montaggio: | Guida DIN |
| Porte: | 4 canali HART |
| Protocollo: | HART, PROFIBUS DP-V0 |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Gateway |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | 80186, 80 MHz o compatibile |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Timer watchdog | IC watchdog Integrato nella CPU |
| Indicatori LED | |
| Stato | LED PWR, LED RUN, LED ERR |
| Porte COM | |
| Porte | RS-232 Morsettiera a vite a 3 poli (RxD, TxD, GND) |
| Velocità di trasmissione | Up to 115200 |
| Parità | Nessuna, Pari, Dispari |
| Bit di dati | 7, 8 |
| Bit di stop | 1, 2 |
| HART | |
| Porte | 4 canali |
| PROFIBUS | |
| Controllore | Profichip VPC3+C |
| Ricetrasmettitore | ADI ADM2486 |
| Velocità di trasmissione | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per bus-logica |
| Protocollo | DP-V0 |
| Alimentazione | |
| Consumo | 2.0 W |
| Meccanico | |
| Involucro | Metallo |
| Dimensioni (mm) | 96 x 33 x 119 (W x L x H) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75℃ |
| Temperatura di stoccaggio | -30 ~ +85 ℃ |
| Umidità | Dal 5 al 95% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
