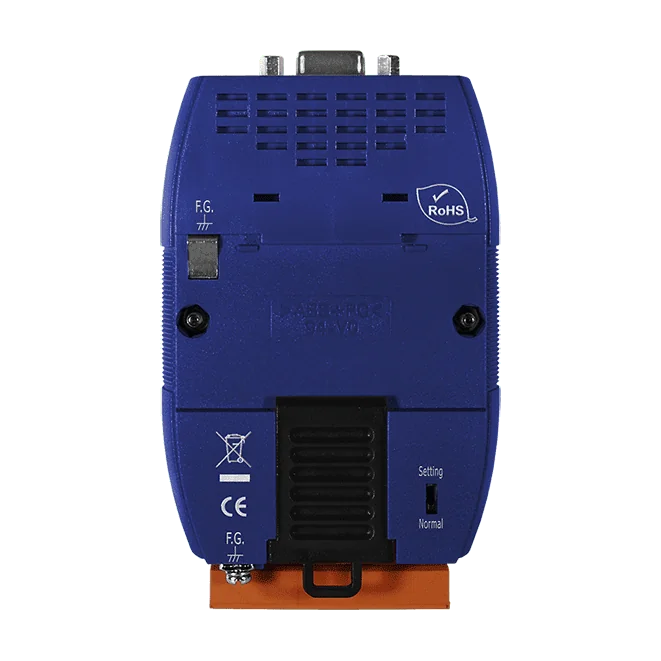

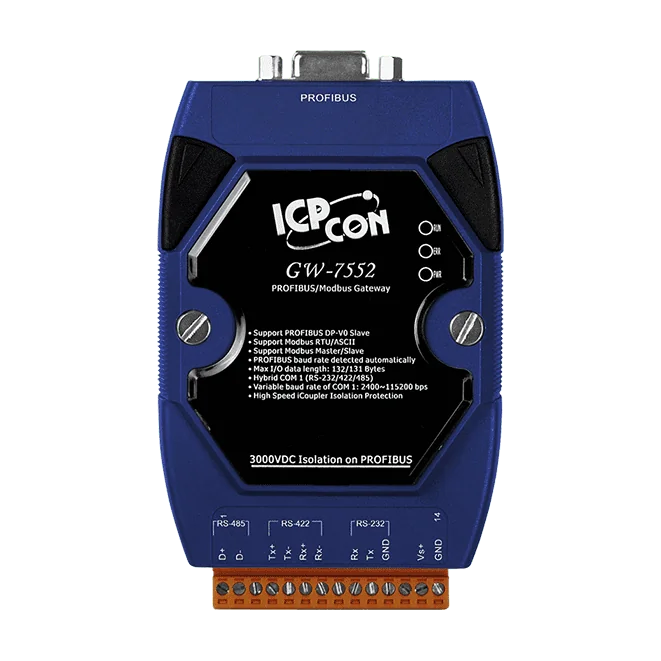

GW-7552-B Gateway PROFIBUS DP-V0 a Modbus RTU/ASCII, Case in plastica
Gateway slave PROFIBUS DP-V0 che permette a un master PROFIBUS di raggiungere dispositivi Modbus RTU/ASCII tramite una porta COM ibrida RS-232/422/485, montato su guida DIN.
- Slave DP-V0 su PROFIBUS con rilevamento automatico della velocità di trasmissione da 9,6 kbps a 12 Mbps
- Modalità master o slave Modbus con supporto ai formati RTU e ASCII
- Porta ibrida COM 1 selezionabile come RS-232, RS-422 o RS-485
- Lunghezza dei dati fino a 132 byte in ingresso e 131 byte in uscita
- Indirizzo di nodo da 0 a 126 impostato tramite DIP switch
- Isolamento DC a 3000 VDC sul lato PROFIBUS e isolamento di rete High Speed iCoupler
450,00 € per pezzo
| 1-9 pz | 450,00 € | |
|---|---|---|
| 10-30 pz | 428,00 € | −5 % |
| 31+ pz | 405,00 € | −10 % |
Info sui prodotti "GW-7552-B Gateway PROFIBUS DP-V0 a Modbus RTU/ASCII, Case in plastica"
Il GW-7552-B collega dispositivi Modbus a una rete PROFIBUS DP. Si comporta come slave DP-V0 verso il master PROFIBUS, così che il master possa leggere e scrivere i dati gestiti da dispositivi Modbus come PLC, sensori e moduli della serie ICP DAS M-7000, senza modifiche alla progettazione della rete PROFIBUS.
Il gateway può operare come master o slave Modbus e supporta sia il formato RTU sia quello ASCII. La porta ibrida COM 1 è selezionabile tra RS-232, RS-422 e RS-485, con le modalità utilizzate una alla volta. Le impostazioni seriali coprono 7 od 8 bit di dati, parità nessuna, dispari o pari, 1 o 2 bit di stop e velocità di trasmissione da 1200 a 115200 baud. È disponibile un'utility per la configurazione del GW-7552-B.
La velocità di trasmissione sul lato PROFIBUS viene rilevata automaticamente e l'indirizzo di nodo si imposta da 0 a 126 tramite un DIP switch. Il lato PROFIBUS dispone di isolamento a 3000 VDC, mentre il lato di rete utilizza l'isolamento High Speed iCoupler. Il GW-7552-B è alloggiato in un contenitore in plastica per il montaggio su guida DIN, con un intervallo di funzionamento da -25 ~ +75 °C.
Applicazioni
- Automazione industriale
- Automazione di fabbrica
- Automazione di processo
| Alloggiamento: | Plastica |
|---|---|
| Interfaccia: | RS-232/422/485 |
| Isolamento: | 3000 VDC |
| Montaggio: | Guida DIN |
| Protocollo: | PROFIBUS DP-V0 / Modbus RTU/ASCII |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Gateway |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | 80186, 80 MHz o compatibile |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Timer watchdog | IC watchdog Integrato nella CPU |
| Indicatori LED | |
| Stato | LED PWR, LED RUN, LED ERR |
| Porte COM | |
| Porte | RS-232/RS-422/RS-485 (non utilizzabili contemporaneamente) Morsettiera a vite a 3 poli (RxD, TxD, GND) Morsettiera a vite a 4 poli (RxD+, RxD-, TxD+, TxD-) Morsettiera a vite a 2 poli (DATA+, DATA-) |
| Velocità di trasmissione | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Parità | Nessuna, Pari, Dispari |
| Bit di dati | 7, 8 |
| Bit di stop | 1, 2 |
| PROFIBUS | |
| Controllore | Siemens SPC3 |
| Ricetrasmettitore | ADI ADM2486 |
| Velocità di trasmissione | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per bus-logica |
| Protocollo | DP-V0 |
| Alimentazione | |
| Consumo | 2.5 W |
| Meccanico | |
| Dimensioni (mm) | 72 x 33 x 119 (W x L x H) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75℃ |
| Temperatura di stoccaggio | -30 ~ +85 ℃ |
| Umidità | Dal 5 al 95% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
