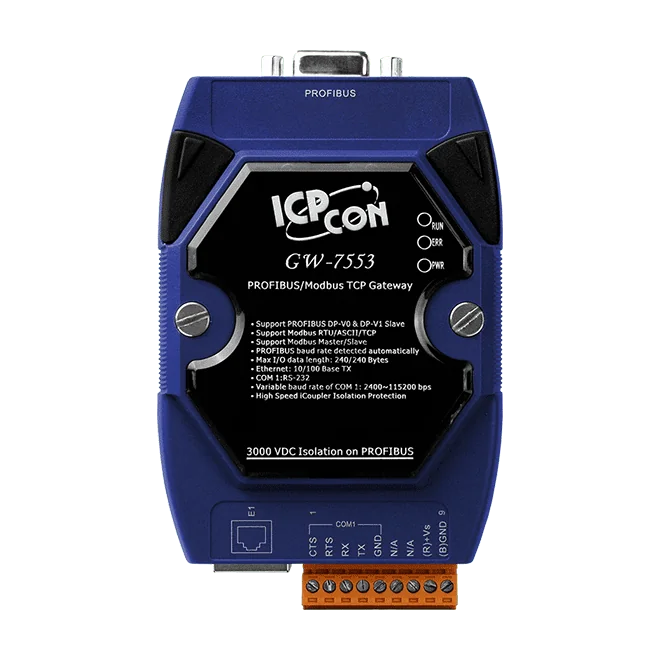

GW-7553-B Gateway PROFIBUS DP a Modbus TCP, con case in plastica

Il GW-7553-M consente a un master PROFIBUS DP di comunicare con dispositivi Modbus TCP come PLC, sensori e moduli I/O Modbus TCP, in modo che le apparecchiature Modbus esistenti possano essere integrate in una rete PROFIBUS senza modifiche al master. Opera come slave PROFIBUS DP-V0 e DP-V1 e supporta fino a 240 byte di dati di ingresso e 240 byte di dati di uscita.La configurazione avviene tramite il web server integrato, accessibile da un comune browser web. L'unità offre inoltre il funzionamento come Modbus Master o Slave e supporta i formati RTU, ASCII e TCP, con un intervallo di indirizzi di nodo da 0 a 126 impostabile tramite DIP switch o EEPROM. È disponibile una porta RS-232 per l'aggiornamento del firmware e la configurazione.L'isolamento elettrico è di 2500 Vrms sul lato rete e 3000 VDC sul lato PROFIBUS. Il case metallico è progettato per il montaggio su guida DIN in un intervallo di temperatura operativa da -25 ~ +75 °C, rendendolo adatto a installazioni nell'automazione di fabbrica e di processo.ApplicazioniAutomazione industrialeAutomazione di fabbricaAutomazione di processo

GW-7553-CPM è un gateway slave PROFIBUS DP-V0 che integra dispositivi CANopen in una rete PROFIBUS. Il master PROFIBUS legge e scrive i nodi CANopen attraverso il gateway, così le apparecchiature CANopen esistenti possono essere inserite in un sistema PROFIBUS senza doverle sostituire.Il gateway supporta lo standard CiA CANopen DS-301 v4.02, con 110 comandi SDO/PDO CANopen e il protocollo Node Guarding e Heartbeat Consumer. La velocità di trasmissione PROFIBUS viene rilevata automaticamente, l'indirizzo di stazione si imposta da 0 a 126 tramite DIP switch e sono disponibili fino a 240 byte di dati in ingresso e 240 byte di dati in uscita. L'isolamento galvanico è previsto su entrambe le reti, con 3000 VDC lato PROFIBUS e 2500 Vrms per l'isolamento della rete ad alta velocità iCoupler.Il firmware e la configurazione vengono gestiti via RS-232 con il software utility di configurazione. Lo stato è indicato dai LED PWR, RUN ed ERR, e l'unità si monta su guida DIN.Slave PROFIBUS DP-V0, indirizzo di stazione da 0 a 126 impostato tramite DIP switchRilevamento automatico della velocità di trasmissione PROFIBUS, da 9,6 k fino a 12 MFino a 240 byte di dati in ingresso e 240 byte in uscitaCANopen DS-301 v4.02, 110 comandi SDO/PDOApplicazioniAutomazione industrialeAutomazione di fabbricaAutomazione di processo

Il GW-7553-CPM-M collega una rete PROFIBUS DP a dispositivi CANopen. Si presenta come slave DP-V0, in modo che un master PROFIBUS possa accedere ai dispositivi slave CANopen collegati al gateway.Supporta lo standard CiA CANopen DS-301 v4.02, i protocolli Node Guarding e Heartbeat Consumer e 110 comandi SDO/PDO CANopen. La lunghezza dei dati di ingresso e uscita arriva fino a 240 byte ciascuna. L'indirizzo PROFIBUS si imposta da 0 a 126 tramite DIP switch, mentre la velocità di trasmissione viene rilevata automaticamente.L'isolamento è garantito su entrambe le reti: iCoupler ad alta velocità da 2500 Vrms lato rete e 3000 VDC lato PROFIBUS. L'unità ha un involucro metallico, montaggio su guida DIN e una porta RS-232 per gli aggiornamenti di firmware e configurazione, con software di utilità fornito per la messa in servizio. È adatto ad applicazioni di automazione industriale, di fabbrica e di processo.ApplicazioniAutomazione industrialeAutomazione di fabbricaAutomazione di processo

Il GW-7552-B collega dispositivi Modbus a una rete PROFIBUS DP. Si comporta come slave DP-V0 verso il master PROFIBUS, così che il master possa leggere e scrivere i dati gestiti da dispositivi Modbus come PLC, sensori e moduli della serie ICP DAS M-7000, senza modifiche alla progettazione della rete PROFIBUS.Il gateway può operare come master o slave Modbus e supporta sia il formato RTU sia quello ASCII. La porta ibrida COM 1 è selezionabile tra RS-232, RS-422 e RS-485, con le modalità utilizzate una alla volta. Le impostazioni seriali coprono 7 od 8 bit di dati, parità nessuna, dispari o pari, 1 o 2 bit di stop e velocità di trasmissione da 1200 a 115200 baud. È disponibile un'utility per la configurazione del GW-7552-B.La velocità di trasmissione sul lato PROFIBUS viene rilevata automaticamente e l'indirizzo di nodo si imposta da 0 a 126 tramite un DIP switch. Il lato PROFIBUS dispone di isolamento a 3000 VDC, mentre il lato di rete utilizza l'isolamento High Speed iCoupler. Il GW-7552-B è alloggiato in un contenitore in plastica per il montaggio su guida DIN, con un intervallo di funzionamento da -25 ~ +75 °C.ApplicazioniAutomazione industrialeAutomazione di fabbricaAutomazione di processo
