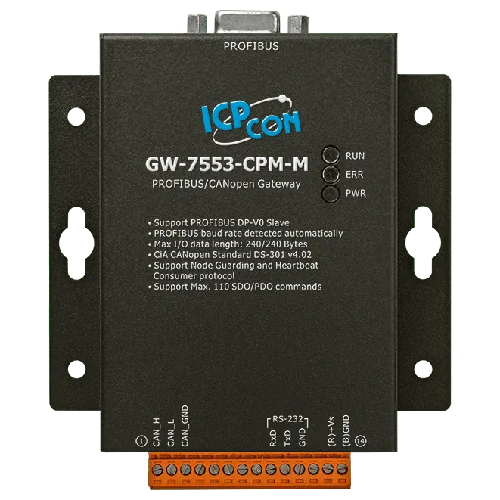

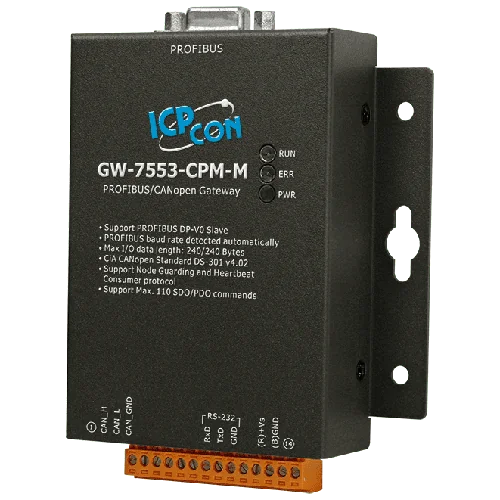

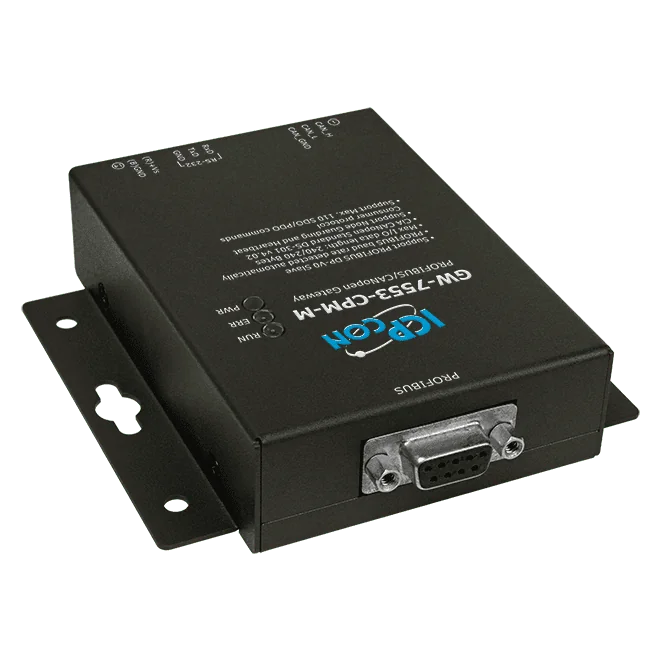

GW-7553-CPM-M Gateway Slave PROFIBUS DP-V0 a CANopen, Case in Metallo
Gateway slave PROFIBUS DP-V0 a CANopen con case in metallo, che permette a un master PROFIBUS di accedere ai dispositivi slave CANopen. Si configura con software di utilità e si monta su guida DIN.
- Interfaccia slave PROFIBUS DP-V0 che consente a un master PROFIBUS di accedere ai dispositivi slave CANopen
- Supporto CANopen secondo CiA DS-301 v4.02 con i protocolli Node Guarding e Heartbeat Consumer
- Supporto di 110 comandi CANopen SDO/PDO
- Lunghezza dei dati fino a 240 byte in ingresso e 240 byte in uscita
- Indirizzo PROFIBUS impostabile da 0 a 126 tramite DIP switch; velocità di trasmissione rilevata automaticamente
- Isolamento di rete iCoupler ad alta velocità da 2500 Vrms e isolamento da 3000 VDC lato PROFIBUS
537,00 € per pezzo
| 1-9 pz | 537,00 € | |
|---|---|---|
| 10-30 pz | 510,00 € | −5 % |
| 31+ pz | 484,00 € | −10 % |
Info sui prodotti "GW-7553-CPM-M Gateway Slave PROFIBUS DP-V0 a CANopen, Case in Metallo"
Il GW-7553-CPM-M collega una rete PROFIBUS DP a dispositivi CANopen. Si presenta come slave DP-V0, in modo che un master PROFIBUS possa accedere ai dispositivi slave CANopen collegati al gateway.
Supporta lo standard CiA CANopen DS-301 v4.02, i protocolli Node Guarding e Heartbeat Consumer e 110 comandi SDO/PDO CANopen. La lunghezza dei dati di ingresso e uscita arriva fino a 240 byte ciascuna. L'indirizzo PROFIBUS si imposta da 0 a 126 tramite DIP switch, mentre la velocità di trasmissione viene rilevata automaticamente.
L'isolamento è garantito su entrambe le reti: iCoupler ad alta velocità da 2500 Vrms lato rete e 3000 VDC lato PROFIBUS. L'unità ha un involucro metallico, montaggio su guida DIN e una porta RS-232 per gli aggiornamenti di firmware e configurazione, con software di utilità fornito per la messa in servizio. È adatto ad applicazioni di automazione industriale, di fabbrica e di processo.
Applicazioni
- Automazione industriale
- Automazione di fabbrica
- Automazione di processo
| Alloggiamento: | Metallo |
|---|---|
| Interfaccia: | CANopen, PROFIBUS, RS-232 |
| Isolamento: | 2500 Vrms |
| Montaggio: | Guida DIN |
| Protocollo: | CANopen, PROFIBUS DP-V0 |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Gateway |
Specifiche tecniche
| Modulo CPU | |
|---|---|
| CPU | 80186, 80 MHz o compatibile |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Timer watchdog | IC watchdog Integrato nella CPU |
| Indicatori LED | |
| Stato | LED PWR, LED RUN, LED ERR |
| Porte COM | |
| Porte | RS-232 (per aggiornamento firmware e configurazione) Morsettiera a vite a 3 poli (RxD, TxD, GND) |
| Velocità di trasmissione | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Parità | Nessuna, Pari, Dispari |
| Bit di dati | 7, 8 |
| Bit di stop | 1, 2 |
| CAN | |
| Controllore | NXP SJA1000T con clock a 16 MHz |
| Specifica | CANopen DS-301 ver4.02 |
| Isolamento | 1000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| PROFIBUS | |
| Controllore | Profichip VPC3+C |
| Ricetrasmettitore | ADI ADM2486 |
| Velocità di trasmissione | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per bus-logica |
| Protocollo | DP-V0 |
| Alimentazione | |
| Consumo | 2.5 W |
| Meccanico | |
| Involucro | Metallo |
| Dimensioni (mm) | 96 x 33 x 119 (W x L x H) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75℃ |
| Temperatura di stoccaggio | -30 ~ +85 ℃ |
| Umidità | Dal 5 al 95% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
