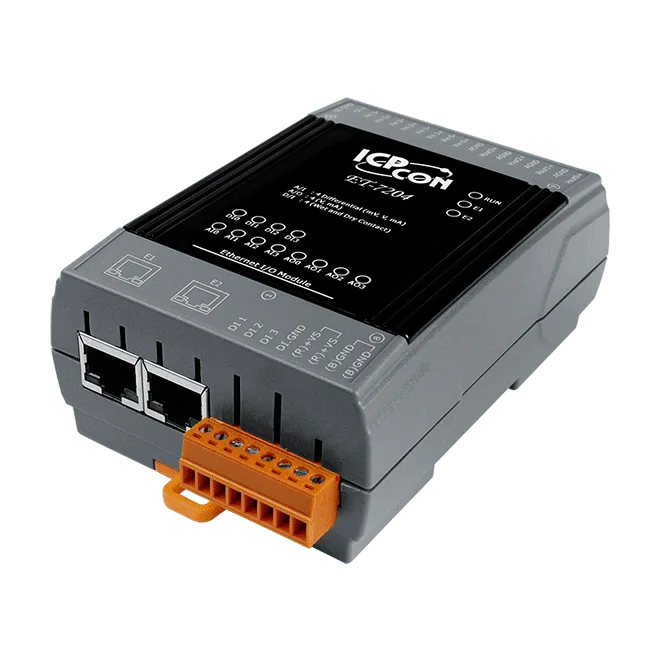

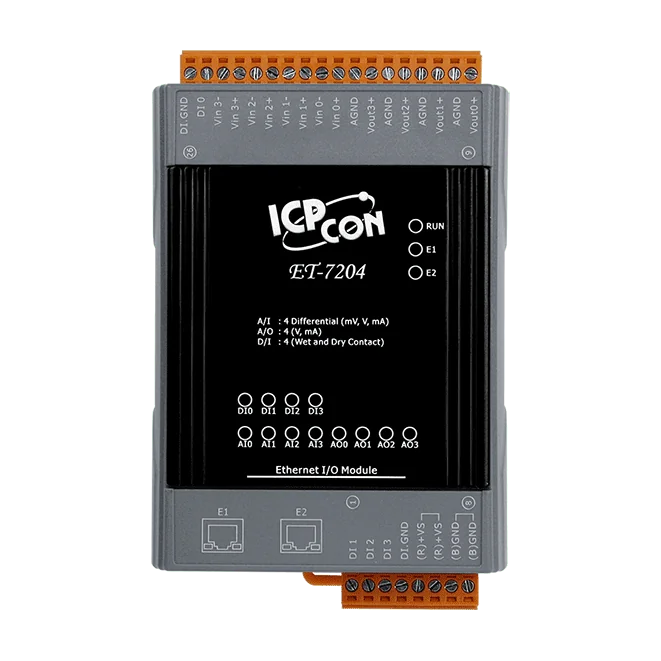

ET-7204 Modulo I/O Ethernet, 4 canali AI/AO/DI con switch a 2 porte

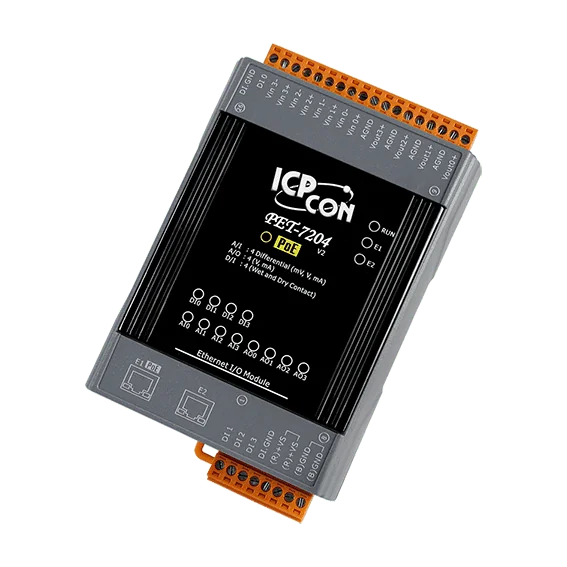

Il PET-7204 CR integra quattro ingressi analogici, quattro uscite analogiche e quattro ingressi digitali in un unico modulo I/O Ethernet montabile su guida DIN. Ogni ingresso analogico può essere impostato su uno dei diversi intervalli di tensione o corrente, con protezione da sovratensione fino a 240 Vrms, e ciascun ingresso o uscita analogica viene commutato tra tensione e corrente tramite la posizione del relativo jumper, una soluzione adatta ai quadri in cui i tipi di segnale cambiano da un progetto all'altro.Gli ingegneri possono accedere al modulo tramite Modbus TCP o Modbus UDP e gestirlo tramite il web server integrato e il Web HMI. Lo switch a due porte con bypass LAN consente il cablaggio in configurazione daisy-chain, e l'unità può essere alimentata sia tramite PoE (IEEE 802.3af, Classe 1) sia tramite morsettiera a +12 ~ +48 VDC.I doppi watchdog, la connessione a coppie I/O e i valori programmabili di accensione e di sicurezza per le uscite analogiche offrono ulteriore controllo sul comportamento del modulo in caso di guasti di comunicazione. L'unità è certificata per il funzionamento a -25 ~ +75 °C e dispone delle certificazioni CE, UKCA, FCC, RoHS e WEEE.ApplicazioniBuilding AutomationFactory AutomationMachine AutomationRemote MaintenanceRemote DiagnosisTesting Equipment

Il modulo ET-7202 CR integra in un unico modulo I/O Ethernet per guida DIN la misura analogica, il conteggio digitale e la commutazione a relè. Ciascuno dei tre ingressi analogici differenziali può essere configurato in tensione o corrente con range da ±150 mV fino a ±10 V e 0 ~ 20 mA, ±20 mA o 4 ~ 20 mA, con la modalità selezionata tramite jumper. Ogni ingresso è protetto contro sovratensioni fino a 240 Vrms, il che lo rende adatto ad ambienti con segnali misti.I sei ingressi digitali sono a contatto asciutto, compatibili sink/source, con contatori a 32 bit e una frequenza nominale di 100 Hz, quindi possono gestire sia il monitoraggio di stato sia il semplice conteggio di impulsi. I tre relè di potenza Form A sono nominati 5 A a 250 VAC o 24 VDC per carichi resistivi, e i valori di accensione e di sicurezza sono programmabili.Lo switch integrato a 2 porte 10/100 Base-TX con bypass LAN consente di collegare il modulo in cascata lungo la rete, mentre i protocolli Modbus TCP e Modbus UDP e il web server integrato con web HMI semplificano integrazione e configurazione. L'isolamento è nominato 2500 VDC per I/O e 1500 VDC per Ethernet.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo

Il modulo ET-7224 CR integra in un unico modulo I/O Ethernet per guida DIN le uscite analogiche, gli ingressi digitali e le uscite digitali. Ciascuna delle quattro uscite analogiche può essere impostata tramite jumper come tensione o corrente, coprendo i range +/-5 V, +/-10 V, 0 ~ 20 mA e 4 ~ 20 mA, una soluzione adatta a chi deve pilotare attuatori di campo di diverso tipo da un solo modulo.La comunicazione avviene tramite Modbus TCP e Modbus UDP, con web server integrato e web HMI per la configurazione e il monitoraggio. Lo switch 10/100 Base-TX a 2 porte integrato, dotato di bypass LAN, consente di collegare il modulo in cascata lungo la linea di rete senza uno switch dedicato su ciascun nodo.Progettato per l'automazione di edifici, di stabilimenti e di macchine, così come per la manutenzione e la diagnosi remota, il modulo offre doppio watchdog, valori programmabili all'accensione e valori di sicurezza per le uscite, oltre a un isolamento I/O di 2500 VDC e un isolamento Ethernet di 1500 VDC.ApplicazioniAutomazione di edificiAutomazione di stabilimentiAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

Il ET-7226 CR è un modulo I/O Ethernet che porta su una rete Modbus segnali analogici e digitali misti da un'unica unità montabile su guida DIN. È indicato per i progettisti che necessitano di sei ingressi analogici differenziali e due uscite analogiche, insieme a due ingressi digitali (con funzione contatore) e due uscite digitali, senza aggiungere moduli I/O remoti separati.Ciascun ingresso analogico può essere configurato individualmente per intervalli di tensione o di corrente, tra cui +/-500 mV, +/-1 V, +/-5 V, +/-10 V, 0 ~ 20 mA, +/-20 mA e 4 ~ 20 mA, con il tipo di ingresso impostato tramite jumper. Il rilevamento di filo aperto è disponibile per gli ingressi 4 ~ 20 mA. Le uscite analogiche supportano intervalli di tensione e di corrente, e i valori di accensione e di sicurezza delle uscite sono programmabili.Lo switch integrato a due porte 10/100 Base-TX con LAN bypass supporta il cablaggio in daisy-chain, e il modulo offre Modbus TCP e Modbus UDP, un web server integrato e Web HMI, oltre al controllo degli accessi tramite ID, password e filtro IP. L'isolamento è pari a 1500 VDC sul lato Ethernet e 2500 VDC sul lato I/O.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di test
