ET-7202 Modulo I/O Ethernet, 3 ingressi AI, 6 ingressi DI, 3 relè di potenza

Il ET-7002 combina canali di ingresso analogico, ingresso digitale e uscita a relè in un unico modulo Ethernet per guida DIN. I suoi tre ingressi analogici differenziali possono essere configurati singolarmente come ingresso in tensione o in corrente, con campi da ±150 mV fino a ±10 V e 0 ~ 20 mA, ±20 mA o 4 ~ 20 mA, selezionabili tramite jumper. Ogni ingresso dispone di protezione contro le sovratensioni fino a 240 Vrms e di rilevamento del filo aperto per i segnali 4 ~ 20 mA.I sei ingressi digitali a contatto asciutto supportano il cablaggio sink e source e possono funzionare come contatori a 32 bit fino a 100 Hz. I tre relè di potenza Form A sono dimensionati per 5 A a 250 VAC o 24 VDC (carico resistivo), con valori programmabili all'accensione e valori di sicurezza.La comunicazione avviene su una singola porta RJ-45 10/100 Base-TX utilizzando Modbus TCP o Modbus UDP. Un web server integrato e una HMI web, il controllo degli accessi tramite ID, password e filtro IP, e doppio watchdog semplificano la messa in servizio e il funzionamento supervisionato. Il ET-7002 è previsto per il funzionamento a -25 ~ +75 °C.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

Il PET-7002 CR combina tre ingressi analogici, sei ingressi digitali con capacità di conteggio e tre uscite a relè di potenza Form A in un unico modulo Ethernet, alimentabile tramite PoE oppure da una morsettiera da +12 ~ +48 VDC. Ciascun ingresso analogico si configura tramite jumper per tensione o corrente, con portate da ±150 mV a ±10 V, 0 ~ 20 mA, ±20 mA e 4 ~ 20 mA, ed è protetto contro sovratensioni fino a 240 Vrms.Per gli ingegneri il modulo è pratico per l'I/O remoto grazie al supporto di Modbus TCP e Modbus UDP, a un web server integrato con HMI web e alla sicurezza delle comunicazioni, con controllo degli accessi tramite ID, password e filtro IP. Una doppia watchdog e la connessione a coppie I/O supportano un funzionamento affidabile, mentre le uscite a relè dispongono di valori programmabili all'accensione e di sicurezza.Il modulo offre un isolamento interno di 2500 VDC e una protezione ESD di 4 kV, ed è dichiarato per un intervallo operativo da -25 ~ +75 °C. È previsto per l'installazione su guida DIN ed è conforme RoHS.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnosi remotaApparecchiature di test

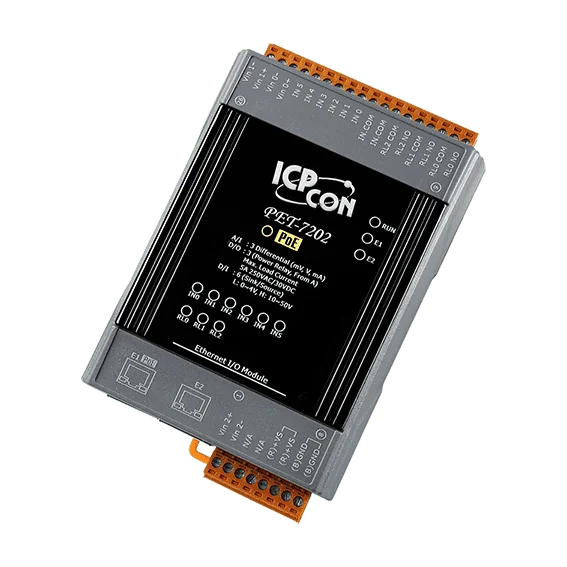

Il PET-7202 CR è un modulo I/O Ethernet alimentato tramite PoE, pensato per ingegneri che necessitano di canali analogici, digitali e a relè su un unico nodo di rete. I suoi tre ingressi analogici differenziali sono programmabili su diversi campi di tensione e corrente, e ogni ingresso è protetto contro sovratensioni fino a 240 Vrms. Il tipo di ingresso si imposta tramite la posizione del relativo jumper.La connettività è basata su uno switch 2 porte 10/100 Base-TX con bypass LAN, che consente di collegare i moduli in cascata lungo una linea. Sono supportati Modbus TCP e Modbus UDP, e un web server integrato con web HMI consente l'accesso all'unità, con controllo degli accessi tramite ID, password e filtro IP. Sono inoltre previsti doppio watchdog e la connessione in coppia I/O.L'alimentazione può provenire da PoE (IEEE 802.3af, Classe 1) oppure da morsettiera +12 ~ +48 VDC. Il modulo offre isolamento intra-modulo 2500 VDC, qualificazione ESD 4 kV e un intervallo di funzionamento di -25 ~ +75 °C, ed è destinato al montaggio su guida DIN.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo

Il ET-7204 CR è un modulo I/O Ethernet multifunzione che integra in un'unica unità per guida DIN quattro ingressi analogici, quattro uscite analogiche e quattro ingressi digitali o contatori. Ogni ingresso analogico può essere configurato sul campo di misura appropriato, con protezione da sovratensione di 240 Vrms, e ogni ingresso o uscita analogica può essere commutata tra tensione e corrente tramite la posizione del relativo jumper.Uno switch 10/100 Base-TX a 2 porte integrato, con funzione LAN bypass, consente di collegare il modulo in cascata lungo una linea di rete senza uno switch separato. Sono supportati Modbus TCP e Modbus UDP, e il web server integrato fornisce una Web HMI per la configurazione e il monitoraggio.Gli ingegneri scelgono tipicamente l'ET-7204 CR per progetti di automazione degli edifici e di fabbrica, controllo macchine, manutenzione remota o diagnostica remota, nonché per apparecchiature di test. Doppi watchdog e valori programmabili di accensione e di sicurezza delle uscite aiutano a mantenere il processo in uno stato definito.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione delle macchineManutenzione remotaDiagnostica remotaApparecchiature di test
