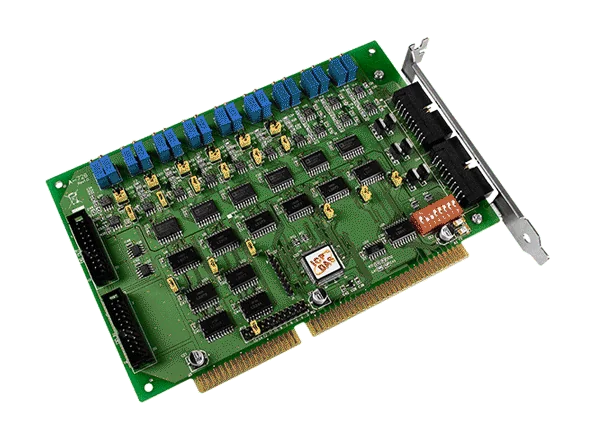

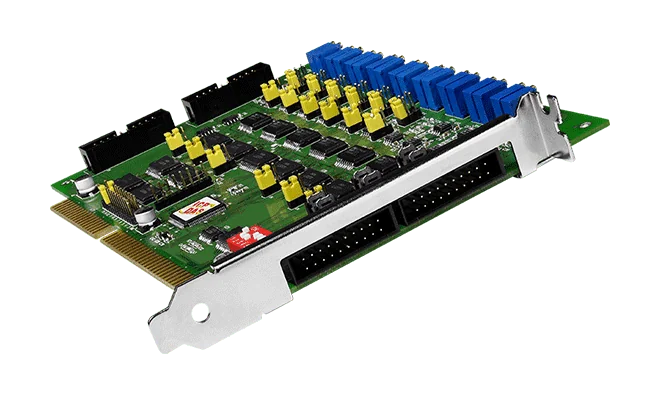

A-726 Scheda di uscita analogica ISA a 6 canali 12 bit
Scheda di uscita analogica per bus ISA con sei canali a 12 bit per tensione e corrente sink 4 ~ 20 mA, oltre a 16 ingressi digitali e 16 uscite digitali. Compatibile con PCL-726 e A-626.
- Sei canali di uscita analogica a 12 bit con intervalli di tensione e corrente selezionabili individualmente
- Intervalli di uscita: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V e 4 ~ 20 mA (sink)
- 16 canali di ingresso digitale e 16 di uscita digitale, 5 V/TTL, modalità di aggiornamento statico
- Pienamente compatibile con la A-626 e compatibile con la PCL-726
- Opzioni di tensione di riferimento interna (-5 V o -10 V) o esterna (±10 V max., AC o DC)
- Bus ISA con bus dati a 8 bit e livello IRQ selezionabile da IRQ3 a IRQ15
337,00 € per pezzo
| 1-9 pz | 337,00 € | |
|---|---|---|
| 10-30 pz | 320,00 € | −5 % |
| 31+ pz | 303,00 € | −10 % |
Info sui prodotti "A-726 Scheda di uscita analogica ISA a 6 canali 12 bit"
La A-726 CR è una scheda di acquisizione dati per bus ISA destinata a ingegneri che necessitano di sei uscite analogiche a 12 bit, insieme a 16 ingressi digitali TTL e 16 uscite digitali TTL in un unico slot PC. È progettata per essere pienamente compatibile con la A-626, quindi può essere utilizzata come opzione equivalente nei sistemi ISA esistenti.
Ogni canale D/A può essere impostato individualmente tramite jumper su uno dei diversi intervalli di uscita: ±10 V, ±5 V, 0 ~ 5 V, 0 ~ 10 V o 4 ~ 20 mA (sink). Il circuito di riferimento può utilizzare una sorgente interna da -5 V o -10 V, oppure un riferimento esterno fino a ±10 V, in AC o DC. È incluso un dispositivo di riferimento a bordo per limitare la deriva della tensione di riferimento con la temperatura.
Il supporto software comprende controlli DLL e ActiveX, con programmi di esempio per Turbo C++, Borland C++, Microsoft Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic e LabVIEW. I driver sono supportati per Linux, DOS, Windows 98/NT/2000 e Windows XP/Vista/7 a 32 bit.
Applicazioni
- Analisi del segnale
- Automazione industriale
- Automazione di laboratorio
- Interfaccia sensori
- Analisi FFT e in frequenza
- Analisi dei transitori
- Test di produzione
- Controllo di processo
| Ingressi digitali: | 16 |
|---|---|
| Interfaccia: | Bus ISA |
| Temperatura di esercizio: | 0 ~ +60 °C |
| Tipo di prodotto: | Scheda DAQ ISA |
| Uscite analogiche: | 6 |
| Uscite digitali: | 16 |
Specifiche tecniche
| Hardware | |
|---|---|
| Connettore | DB37 femmina x 1 Header a 20 pin x 2 |
| Uscita analogica | |
| Canali | 6 |
| Portata | Tensione: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Corrente: 4 ~ 20 mA |
| Risoluzione | 12 bit |
| Precisione | 0,01% del FSR ±1 LSB @ 25 °C, ± 10 V |
| Tempo di risposta | 500 kHz (tipico) |
| Capacità di uscita in tensione | ±5 mA |
| Modalità operativa | Aggiornamento statico |
| Ingresso digitale | |
| Canali | 16 |
| Tipo | 5 V/TTL |
| Livello di tensione ON | 2.0 V min. |
| Livello di tensione OFF | 0,8 V max. |
| Velocità di risposta | 1.0 MHz (Tipico) |
| Modalità trigger | Aggiornamento statico |
| Uscita digitale | |
| Canali | 16 |
| Tipo | 5 V/TTL |
| Modalità operativa | Aggiornamento statico |
| Tensione di carico | Logico 0: 0,4 V max. Logico 1: 2,4 V min. |
| Corrente di carico | Sink: 2,4 mA @ 0,8 V Source: 0,8 mA @ 2,0 V |
| Velocità di risposta | 1.0 MHz (Tipico) |
| Bus PC | |
| Tipo | ISA |
| Bus dati | 8 bit |
| Alimentazione | |
| Consumo | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Meccanico | |
| Dimensioni (mm) | 106 x 157 x 22 (W x L x D) |
| Ambiente | |
| Temperatura di esercizio | 0 ~ +60°C |
| Temperatura di stoccaggio | -20 ~ +70°C |
| Umidità | Dal 5 all'85% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
