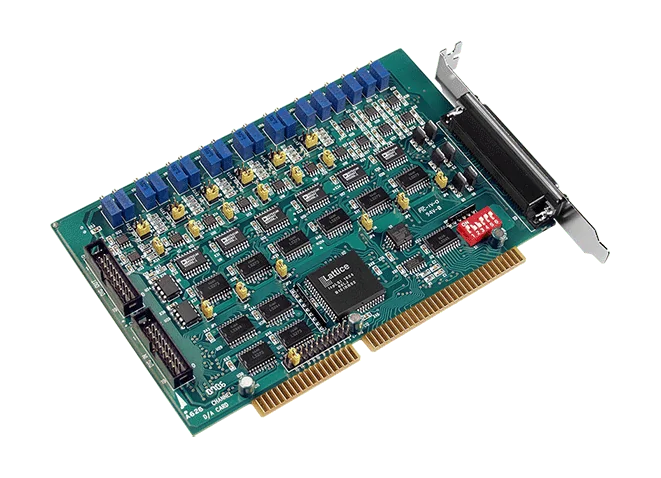

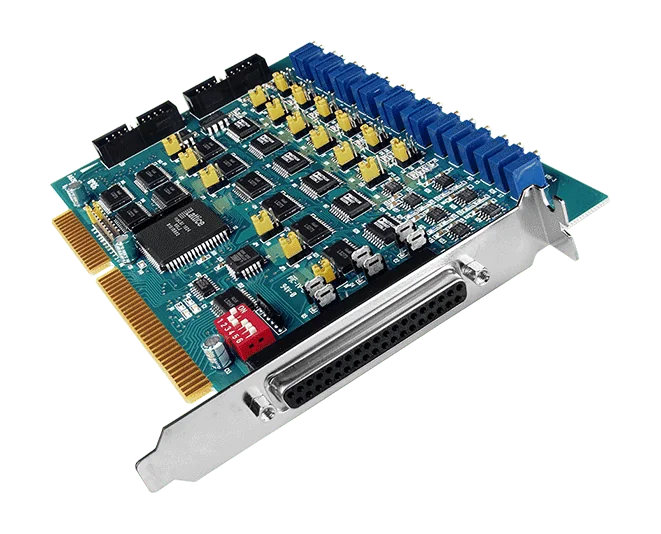

A-626 Scheda di uscita analogica ISA a 6 canali, 12 bit
Scheda DAQ con bus ISA con sei uscite analogiche a 12 bit, 16 ingressi digitali e 16 uscite digitali, con supporto per intervalli di tensione e per corrente sink 4 ~ 20 mA.
- Interfaccia bus ISA con bus dati a 8 bit e livelli IRQ da IRQ3 a IRQ15
- Sei canali di uscita analogica a 12 bit con tempo di risposta tipico di 500 kHz
- Intervalli di tensione 0 ~ 5 V, 0 ~ 10 V, ±5 V e ±10 V, più uscita in corrente sink 4 ~ 20 mA
- Selezione dell'intervallo di uscita per canale tramite jumper
- 16 canali DI e 16 canali DO a livelli 5 V/TTL
- Tensione di riferimento interna di -5 V o -10 V, con supporto per riferimento esterno fino a ±10 V
337,00 € per pezzo
| 1-9 pz | 337,00 € | |
|---|---|---|
| 10-30 pz | 320,00 € | −5 % |
| 31+ pz | 303,00 € | −10 % |
Info sui prodotti "A-626 Scheda di uscita analogica ISA a 6 canali, 12 bit"
La A-626 CR è una scheda di acquisizione dati con bus ISA per sistemi di controllo basati su PC che richiedono sei uscite analogiche a 12 bit, insieme a 16 ingressi digitali e 16 uscite digitali. Ogni canale D/A può essere impostato su un intervallo di tensione di 0 ~ 5 V, 0 ~ 10 V, ±5 V o ±10 V, oppure su un'uscita in corrente di tipo sink a 4 ~ 20 mA.
Perché scegliere questo modello: è adatta agli ingegneri che realizzano banchi di controllo e prova analogici su PC ISA legacy. Il chip di riferimento BB Ref-01 integrato è incluso per ridurre la deriva termica della tensione di riferimento. La scheda si collega direttamente agli accessori di cablaggio DB-16P, DB-16R, DB-24PR, DN-20 e DN-37, e questo codice d'ordine include un connettore D-Sub CA-4002.
Il supporto driver comprende Linux, DOS, Windows 98/NT/2000 e Windows XP/Vista/7 a 32 bit, con una DLL e un controllo ActiveX oltre a programmi di esempio per diversi ambienti di sviluppo, tra cui LabVIEW e Visual Basic. La A-726 è progettata per essere pienamente compatibile con la A-626.
Applicazioni
- Analisi del segnale
- Automazione industriale
- Automazione di laboratorio
- Interfaccia sensori
- Analisi FFT e in frequenza
- Analisi dei transitori
- Test di produzione
- Controllo di processo
| Ingressi digitali: | 16 |
|---|---|
| Interfaccia: | ISA |
| Temperatura di esercizio: | 0 ~ +60 °C |
| Tipo di prodotto: | Scheda DAQ |
| Uscite digitali: | 16 |
Specifiche tecniche
| Hardware | |
|---|---|
| Connettore | DB37 femmina x 1 Header a 20 pin x 2 |
| Uscita analogica | |
| Canali | 6 |
| Portata | Tensione: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Corrente: 4 ~ 20 mA |
| Risoluzione | 12 bit |
| Precisione | 0,01% del FSR ±1 LSB @ 25 °C, ± 10 V |
| Tempo di risposta | 500 kHz (tipico) |
| Capacità di uscita in tensione | ±5 mA |
| Modalità operativa | Aggiornamento statico |
| Ingresso digitale | |
| Canali | 16 |
| Tipo | 5 V/TTL |
| Livello di tensione ON | 2.0 V min. |
| Livello di tensione OFF | 0,8 V max. |
| Velocità di risposta | 1.0 MHz (Tipico) |
| Modalità trigger | Aggiornamento statico |
| Uscita digitale | |
| Canali | 16 |
| Tipo | 5 V/TTL |
| Modalità operativa | Aggiornamento statico |
| Tensione di carico | Logico 0: 0,4 V max. Logico 1: 2,4 V min. |
| Corrente di carico | Sink: 2,4 mA @ 0,8 V Source: 0,8 mA @ 2,0 V |
| Velocità di risposta | 1.0 MHz (Tipico) |
| Bus PC | |
| Tipo | ISA |
| Bus dati | 8 bit |
| Alimentazione | |
| Consumo | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Meccanico | |
| Dimensioni (mm) | 106 x 157 x 22 (W x L x D) |
| Ambiente | |
| Temperatura di esercizio | 0 ~ +60°C |
| Temperatura di stoccaggio | -20 ~ +70°C |
| Umidità | Dal 5 all'85% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
Login
Accessori
Cavo piatto, 20 pin, 1 m.
Cavo piatto, 20 pin, 2 m.
Cavo DB37 maschio-maschio, 90º, 1 m.
Cavo DB37 maschio-maschio, 1 m.

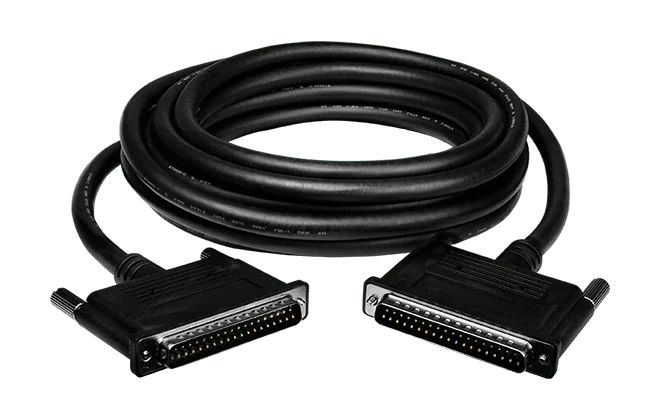

Cavo DB37 maschio-maschio, design monolitico sottile (alta velocità), 1,5 m.
Cavo DB37 maschio-maschio, design monolitico sottile (alta velocità), 3 m.
Cavo DB37 Maschio-Maschio, design monolitico sottile, 5 m.

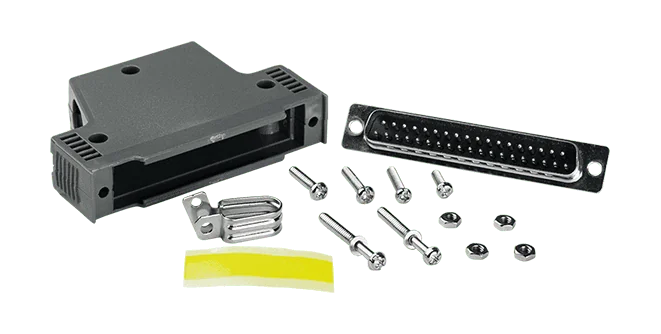

Connettore DB37 maschio con copertura in plastica (tipo a saldare).
