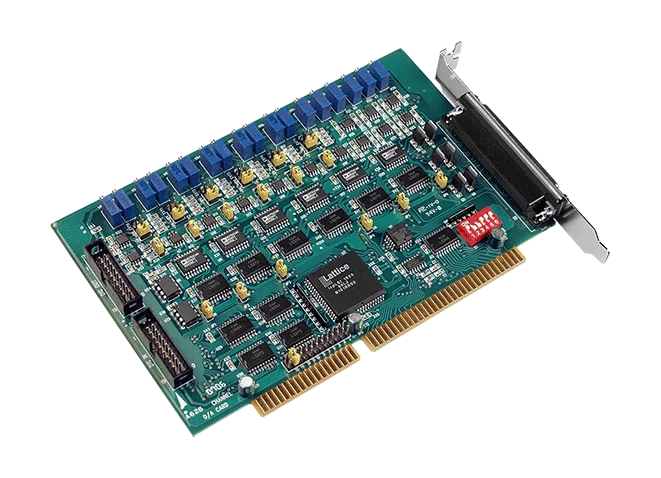

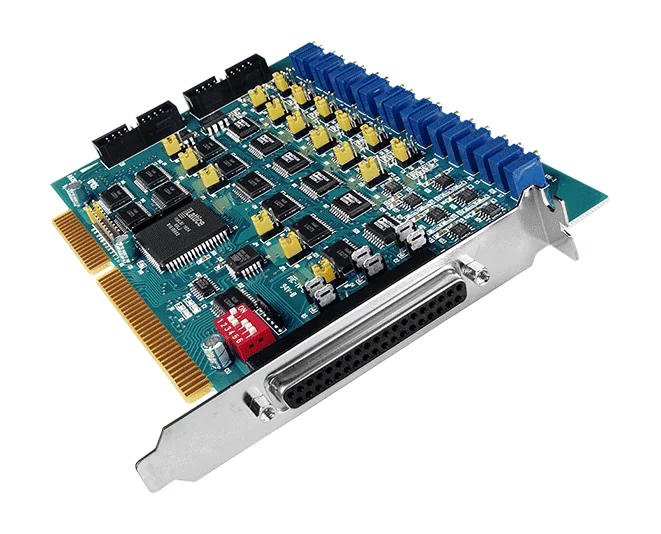

A-626/S Scheda uscita analogica ISA 12 bit, 6 canali
Scheda uscita analogica a 12 bit con bus ISA, 6 canali AO, 16 DI e 16 DO, con intervalli di tensione ±10 V, ±5 V, 0 ~ 10 V e 0 ~ 5 V più uscita in corrente 4 ~ 20 mA.
- Scheda bus ISA con 6 canali di uscita analogica e risoluzione a 12 bit
- Selezione tramite jumper per canale delle uscite ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V e 4 ~ 20 mA (sink)
- 16 canali di ingresso digitale e 16 canali di uscita digitale, tipo 5 V/TTL
- Chip di riferimento BB Ref-01 integrato per contrastare la deriva termica della tensione di riferimento
- Riferimento interno di -5 V o -10 V, oppure riferimento esterno fino a ±10 V AC o DC
- Livelli di interruzione da IRQ3 a IRQ15
378,00 € per pezzo
| 1-9 pz | 378,00 € | |
|---|---|---|
| 10-30 pz | 359,00 € | −5 % |
| 31+ pz | 340,00 € | −10 % |
Info sui prodotti "A-626/S Scheda uscita analogica ISA 12 bit, 6 canali"
La A-626/S CR è una scheda di acquisizione dati con bus ISA per il controllo basato su PC, che fornisce sei canali di uscita analogica a 12 bit insieme a 16 ingressi digitali e 16 uscite digitali. Ogni canale D/A può essere impostato tramite jumper su un intervallo di tensione di ±10 V, ±5 V, 0 ~ 5 V o 0 ~ 10 V, oppure su un'uscita di corrente a pozzo (sink) 4 ~ 20 mA, così una sola scheda può adattarsi a una combinazione di attuatori e ingressi di controllo.
È incluso il chip di riferimento BB Ref-01 integrato sulla scheda, per ridurre la deriva termica della tensione di riferimento. La scheda funziona con tensioni di riferimento interne di -5 V e -10 V, oppure con un riferimento esterno fino a ±10 V AC o DC, e supporta i livelli di interruzione da IRQ3 a IRQ15. Si collega direttamente alle schede di cablaggio DB-16P, DB-16R, DB-24PR, DN-20 e DN-37.
Il supporto software comprende Linux, DOS, Windows 98/NT/2000 e Windows XP/Vista/7 a 32 bit. Sono forniti una DLL e un controllo ActiveX, con programmi di esempio per Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic e LabVIEW. La A-726 è una scheda di nuova generazione progettata per essere pienamente compatibile con la A-626, mentre la A-628 offre 8 canali AO.
Applicazioni
- Analisi dei segnali
- Automazione industriale
- Automazione di laboratorio
- Interfaccia sensori
- Analisi FFT e in frequenza
- Analisi dei transitori
- Test di produzione
- Controllo di processo
| Ingressi digitali: | 16 |
|---|---|
| Interfaccia: | ISA |
| Temperatura di esercizio: | 0 ~ +60°C |
| Tipo di prodotto: | Scheda DAQ |
| Uscite analogiche: | 6 |
| Uscite digitali: | 16 |
Specifiche tecniche
| Hardware | |
|---|---|
| Connettore | DB37 femmina x 1 Header a 20 pin x 2 |
| Uscita analogica | |
| Canali | 6 |
| Portata | Tensione: ±10 V, ±5 V, 0 ~ 10 V, 0 ~ 5 V Corrente: 4 ~ 20 mA |
| Risoluzione | 12 bit |
| Precisione | 0,01% del FSR ±1 LSB @ 25 °C, ± 10 V |
| Tempo di risposta | 500 kHz (tipico) |
| Capacità di uscita in tensione | ±5 mA |
| Modalità operativa | Aggiornamento statico |
| Ingresso digitale | |
| Canali | 16 |
| Tipo | 5 V/TTL |
| Livello di tensione ON | 2.0 V min. |
| Livello di tensione OFF | 0,8 V max. |
| Velocità di risposta | 1.0 MHz (Tipico) |
| Modalità trigger | Aggiornamento statico |
| Uscita digitale | |
| Canali | 16 |
| Tipo | 5 V/TTL |
| Modalità operativa | Aggiornamento statico |
| Tensione di carico | Logico 0: 0,4 V max. Logico 1: 2,4 V min. |
| Corrente di carico | Sink: 2,4 mA @ 0,8 V Source: 0,8 mA @ 2,0 V |
| Velocità di risposta | 1.0 MHz (Tipico) |
| Bus PC | |
| Tipo | ISA |
| Bus dati | 8 bit |
| Alimentazione | |
| Consumo | 0.9 A @ +5 V 110 mA @ +12 V 90 mA @ -12 V |
| Meccanico | |
| Dimensioni (mm) | 106 x 157 x 22 (W x L x D) |
| Ambiente | |
| Temperatura di esercizio | 0 ~ +60°C |
| Temperatura di stoccaggio | -20 ~ +70°C |
| Umidità | Dal 5 all'85% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
