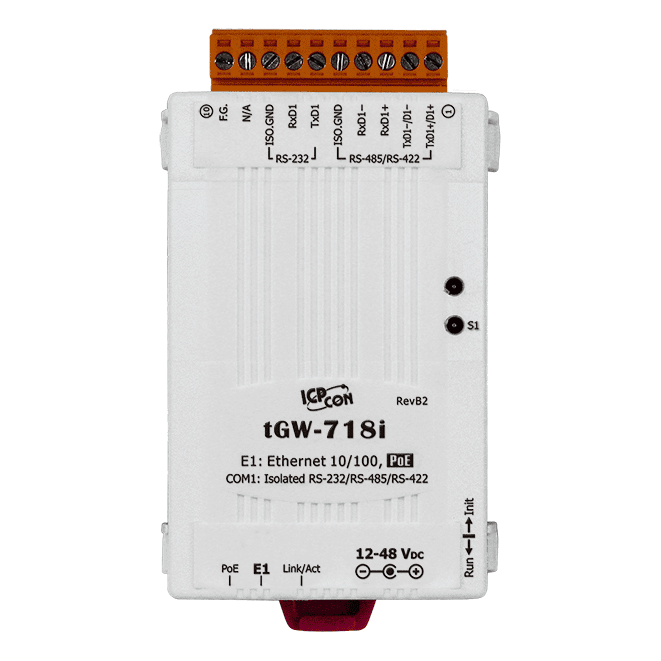

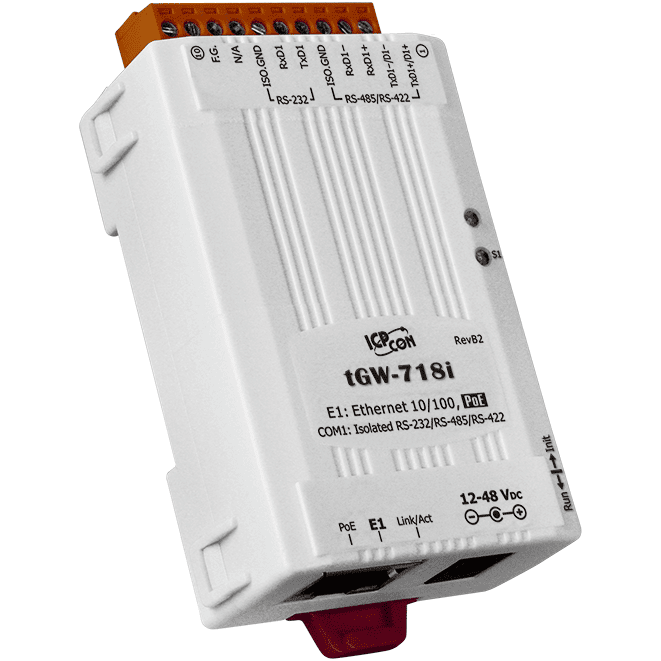

tGW-718i Brama Modbus TCP na RTU/ASCII, PoE, 1-portowy izolowany RS-232/422/485
Kompaktowa brama Modbus TCP/UDP na RTU/ASCII montowana na szynie DIN, z PoE i jednym izolowanym portem szeregowym RS-232/422/485 3000 VDC, obsługująca do 32 mastrów TCP na port szeregowy.
- Konwersja mastra i slave Modbus TCP/UDP na mastra i slave Modbus RTU/ASCII
- Jeden izolowany port szeregowy RS-232/RS-485/RS-422 z izolacją sygnału 3000 VDC i maksymalną prędkością 115200 bps
- Do 32 połączeń TCP (mastrów) na port szeregowy
- Pamięć podręczna odczytu przyspieszająca odpowiedzi Modbus TCP/UDP i zmniejszająca obciążenie magistrali szeregowej
- Zasilanie PoE IEEE 802.3af, klasa 1, lub wejście zasilania z listwy zaciskowej +12 ~ 48 VDC
- Automatyczne sterowanie kierunkiem RS-485, rezystor polaryzujący 1 KΩ i wykrywanie urządzeń UDP Search
167,00 € za sztukę
| 1-9 szt. | 167,00 € | |
|---|---|---|
| 10-30 szt. | 159,00 € | −5 % |
| 31+ szt. | 151,00 € | −10 % |
Informacje dot. produktu "tGW-718i Brama Modbus TCP na RTU/ASCII, PoE, 1-portowy izolowany RS-232/422/485"
Urządzenie tGW-718i CR to kompaktowa brama, która umożliwia komunikację mastrom Modbus TCP/UDP z urządzeniami szeregowymi Modbus RTU lub ASCII przez Ethernet, eliminując ograniczenia długości kabla znane z tradycyjnych sieci szeregowych. Jest przeznaczona dla inżynierów, którzy chcą włączyć do sieci TCP/IP przyrządy, napędy lub sterowniki obsługujące wyłącznie łącze szeregowe, bez dodawania komputera lub serwera w obiekcie.
Urządzenie oferuje jeden izolowany port RS-232, RS-422 lub RS-485 oraz port Ethernet 10/100 Base-TX z zasilaniem Power over Ethernet zgodnym z IEEE 802.3af, klasa 1. Może być również zasilane z listwy zaciskowej +12 ~ 48 VDC. Pamięć podręczna odczytu przechowuje poprzednie żądania i odpowiedzi, dzięki czemu powtarzane zapytania do tego samego urządzenia podrzędnego są obsługiwane natychmiast, co zmniejsza obciążenie magistrali RS-485 i skraca czasy odpowiedzi. Urządzenie może być także skonfigurowane do pracy w trybie połączenia parowego lub mostu szeregowego, przesyłając dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus.
Ten wariant jest dostarczany z kablem zasilającym gniazdo DC na 2-żyłowy, 0,3 m. Konfiguracja odbywa się za pomocą wbudowanego serwera WWW HTTP, a urządzenie obsługuje adresowanie IP statyczne lub DHCP oraz wykrywanie urządzeń oparte na UDP.
Zastosowania
- Automatyka przemysłowa
- Automatyka budynkowa i domowa
- Zdalna diagnostyka i zarządzanie
- Monitoring instalacji solarnych
| Interfejs: | RS-232/422/485 |
|---|---|
| Izolacja: | 3000 VDC |
| Montaż: | Szyna DIN |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 1 szeregowe, 1 Ethernet |
| Protokół: | Modbus TCP |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Brama |
| Wejście zasilania: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, klasa 1 |
Dane techniczne
| Moduł CPU | |
|---|---|
| CPU | 32-bitowy ARM |
| Ethernet | |

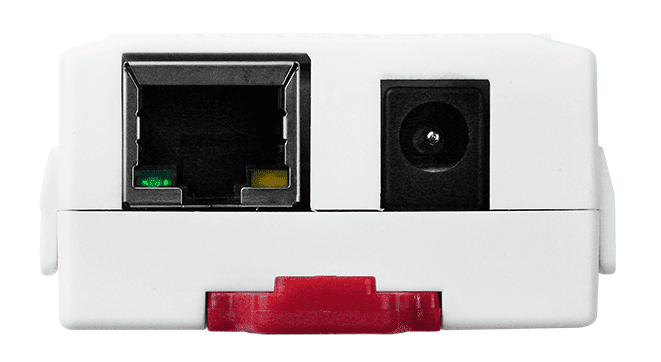

| Porty | 10/100 Base-TX, 8-pinowe RJ-45 x 1, (autonegocjacja, Auto-MDI/MDIX, wskaźnik LED) PoE (IEEE 802.3af, klasa 1) |
| Porty COM | |

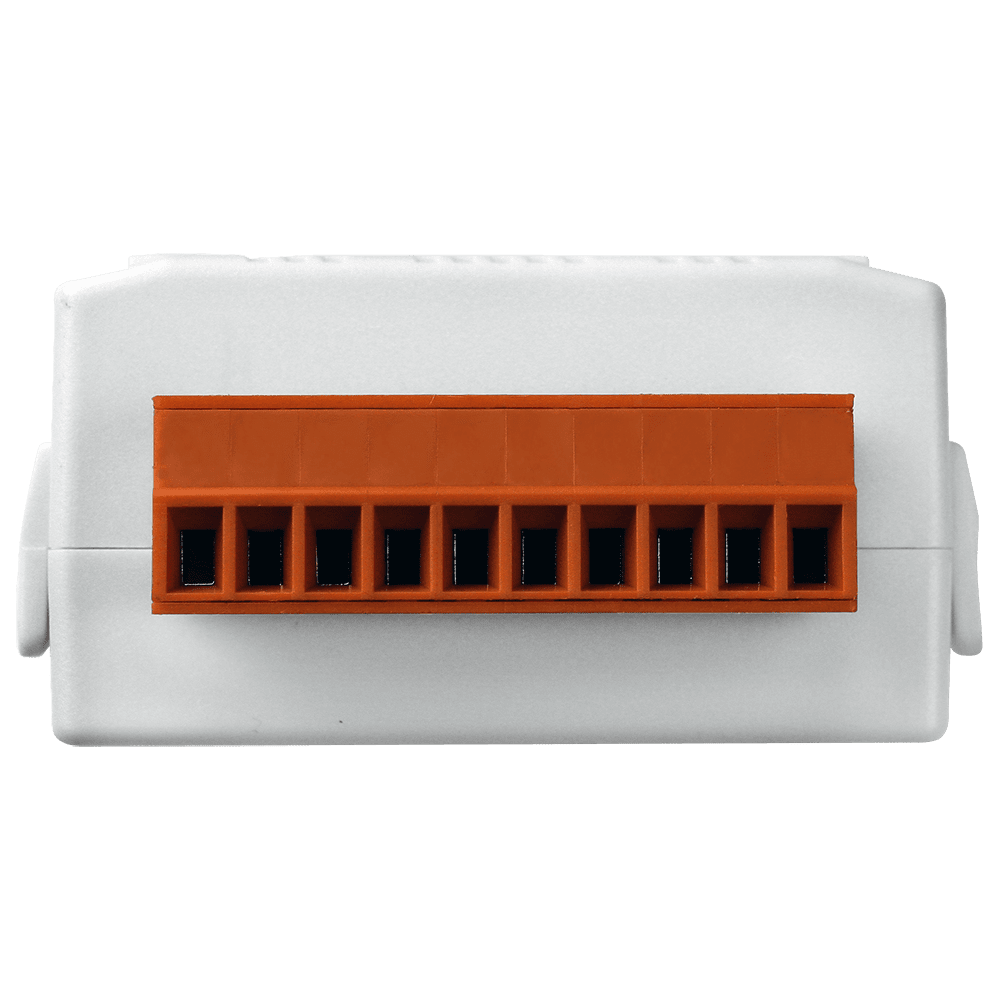

| Porty | 1 x RS-232/RS-485/RS-422 3-przewodowy (izolacja sygnału 3000 VDC) |
| Prędkość transmisji | 115200 bps maks. |
| Rezystor polaryzujący | Tak, 1 KΩ |
| Parzystość | Brak, Nieparzysty, Parzysty, Znacznik, Spacja |
| Bit danych | 5, 6, 7, 8 |
| Bit stopu | 1, 2 |
| Adres węzła | 254 (maks.) |
| Zasilanie | |
| Pobór mocy | 0,07 A @ 24 VDC |
| Zasilanie z PoE | IEEE 802.3af, klasa 1 |
| Zasilanie z listwy zaciskowej | +12 ~ 48 VDC |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |

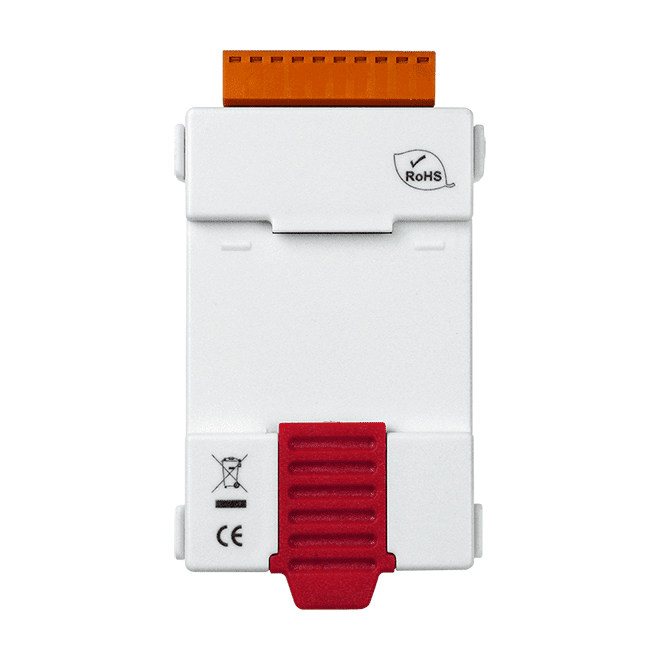

| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
