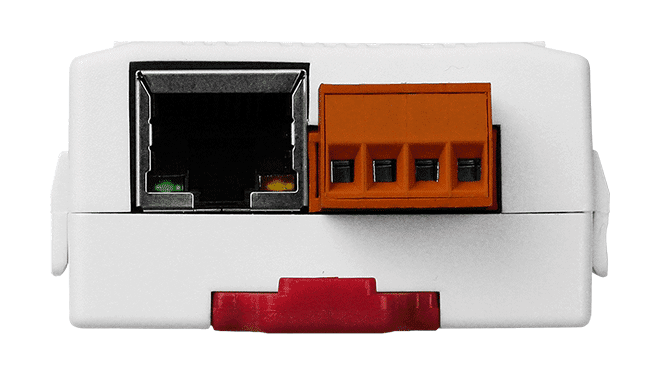

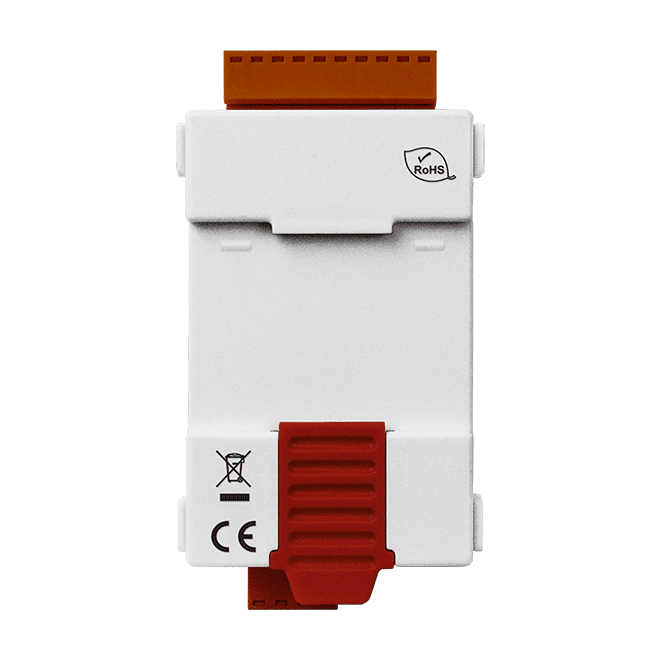

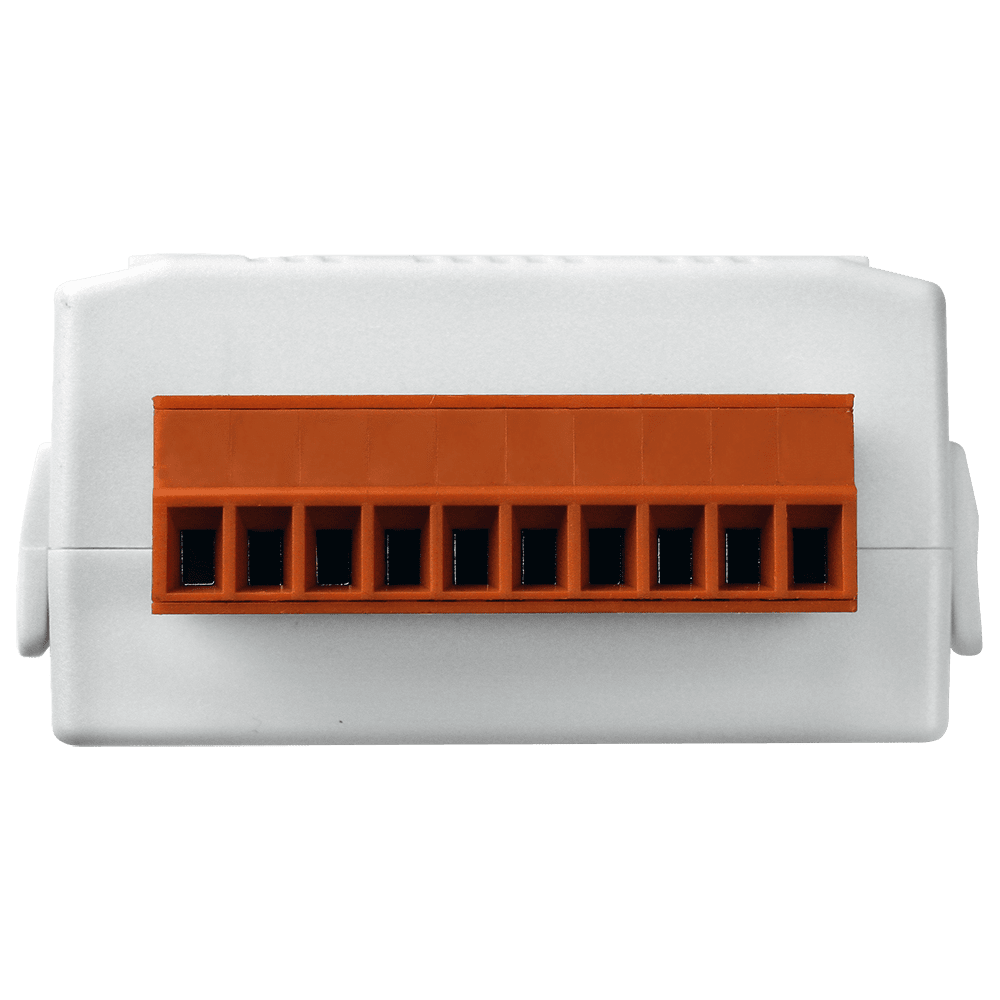

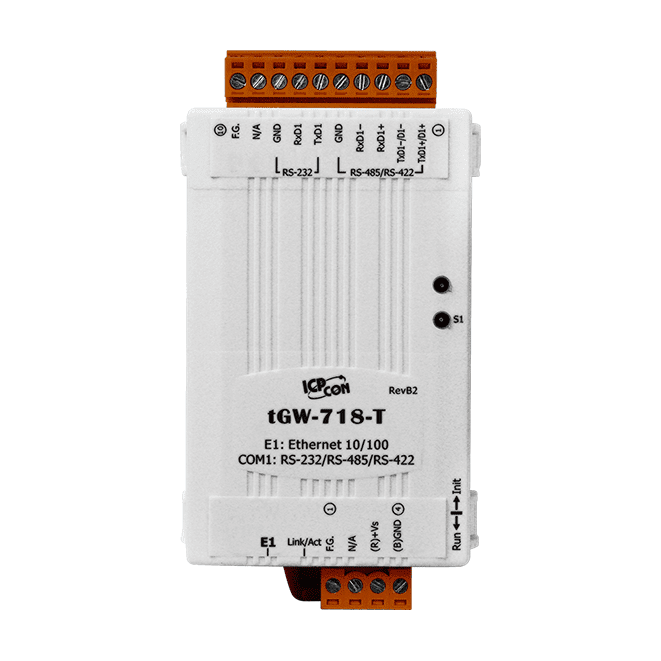

tGW-718-T Bramka Modbus TCP na RTU/ASCII, 1 port RS-232/422/485
Kompaktowa bramka Modbus TCP na RTU/ASCII z jednym portem szeregowym RS-232/422/485, łącząca mastery Ethernet z szeregowymi urządzeniami Modbus. Zasilanie przez złącze zaciskowe i montaż na szynie DIN.
- Master i slave Modbus TCP/UDP po stronie Ethernet oraz master i slave Modbus RTU/ASCII po stronie szeregowej
- Jeden port szeregowy RS-232/422/485 z prędkościami transmisji do 115200 bps
- Do 32 masterów TCP na jeden port szeregowy
- Pamięć podręczna odczytu przyspieszająca odpowiedzi Modbus TCP/UDP i ograniczająca obciążenie magistrali szeregowej
- Konfiguracja sieci ze statycznym IP lub DHCP oraz konfiguracja przez serwer WWW (HTTP)
- Automatyczne sterowanie kierunkiem RS-485
147,00 € za sztukę
| 1-9 szt. | 147,00 € | |
|---|---|---|
| 10-30 szt. | 139,00 € | −5 % |
| 31+ szt. | 132,00 € | −10 % |
Informacje dot. produktu "tGW-718-T Bramka Modbus TCP na RTU/ASCII, 1 port RS-232/422/485"
Bramka tGW-718-T to kompaktowe urządzenie umożliwiające komunikację hosta Modbus TCP z szeregowymi urządzeniami Modbus RTU lub ASCII przez sieć Ethernet. Po stronie sieciowej obsługuje pracę jako master i slave Modbus TCP/UDP, a na jedynym porcie szeregowym RS-232/422/485 pracę jako master i slave Modbus RTU/ASCII.
Pamięć podręczna odczytu przechowuje w pamięci modułu poprzednie żądania i odpowiedzi. Gdy kilka masterów odpytuje to samo urządzenie podrzędne tymi samymi żądaniami, zbuforowana odpowiedź jest zwracana natychmiast, co zmniejsza obciążenie magistrali szeregowej i przyspiesza odpowiedzi TCP. Do jednego portu szeregowego można podłączyć do 32 masterów TCP.
Konfiguracja odbywa się za pomocą wbudowanego serwera WWW przez protokół HTTP, z adresacją statyczną IP lub DHCP. Automatyczne sterowanie kierunkiem RS-485 oraz złącze zaciskowe upraszczają okablowanie, a zasilanie pobierane jest z wejścia zaciskowego +12 ~ 48 VDC.
Zastosowania
- Automatyka przemysłowa
- Automatyka budynkowa i domowa
- Zdalna diagnostyka i zarządzanie
- Monitoring instalacji fotowoltaicznych
| Interfejs: | RJ-45, RS-232/422/485 |
|---|---|
| Montaż: | Szyna DIN |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 1 szeregowe, 1 Ethernet |
| Protokół: | Modbus ASCII, Modbus RTU, Modbus TCP |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Brama |
| Wejście zasilania: | +12 ~ 48 VDC |
Dane techniczne
| Moduł CPU | |
|---|---|
| CPU | 32-bitowy ARM |
| Ethernet | |
| Porty | 10/100 Base-TX, 8-pinowe RJ-45 x 1, (autonegocjacja, Auto-MDI/MDIX, wskaźnik LED) |
| Porty COM | |
| Porty | 1 x RS-232/485/422 |
| Prędkość transmisji | 115200 bps maks. |
| Rezystor polaryzujący | Tak, 1 KΩ |
| Parzystość | Brak, Nieparzysty, Parzysty, Znacznik, Spacja |
| Bit danych | 5, 6, 7, 8 |
| Bit stopu | 1, 2 |
| Adres węzła | 254 (maks.) |
| Zasilanie | |
| Pobór mocy | 0,07 A @ 24 VDC |
| Zasilanie z listwy zaciskowej | +12 ~ 48 VDC |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
Do pobrania
Zaloguj się
Akcesoria
GST25A24-DA1-DIN CR przekształca uniwersalne wejście 85~264 VAC na wyjście 24 VDC o mocy znamionowej 25 W i prądzie 1,04 A. Jest przeznaczony do montażu na szynie DIN, dzięki czemu można go zamontować bezpośrednio w szafie sterowniczej obok innej aparatury automatyki.Zasilacz posiada wbudowaną ochronę przed zwarciem, przeciążeniem i przepięciem, przy czym funkcja ochrony przed przepięciem realizowana jest przez ogranicznik na diodzie Zenera. Całkowicie zamknięta obudowa z tworzywa sztucznego oraz zakres temperatur pracy od -30 °C do +70 °C pozwalają stosować urządzenie w szerokim zakresie temperatur otoczenia.Urządzenie posiada oznaczenia CE, UKCA, FCC, RoHS i WEEE. Tabela specyfikacji zawiera dane dotyczące bezpieczeństwa, kompatybilności elektromagnetycznej oraz parametrów wejścia i wyjścia dla kodu zamówieniowego GST25A24-DA1-DIN CR.ZastosowaniaZasilanie 24 VDC urządzeń automatyki i sterowania montowanych na szynie DIN w szafach sterowniczych
Podobne produkty

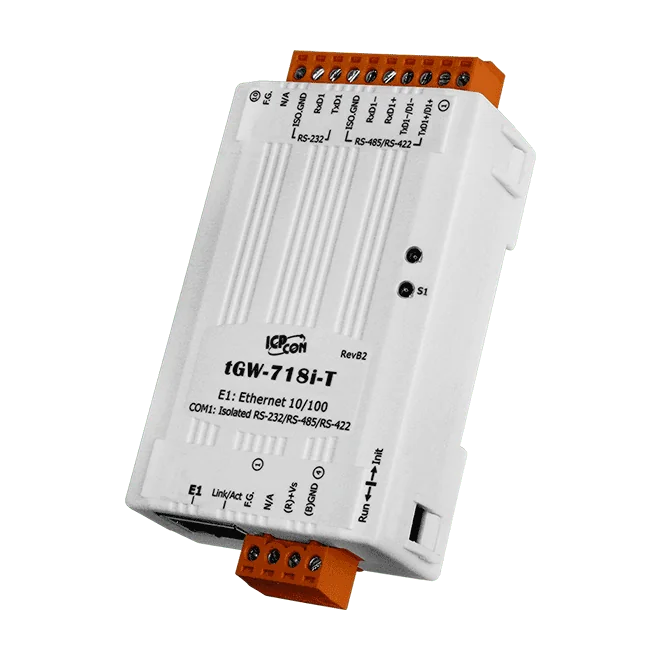

Brama tGW-718i-T łączy urządzenia nadrzędne Modbus TCP z szeregowymi urządzeniami Modbus RTU lub ASCII, umożliwiając systemowi nadzorczemu w sieci Ethernet odpytywanie przyrządów terenowych wyposażonych w interfejsy RS-232, RS-422 lub RS-485 bez konieczności ich przepinania. Jej pojedynczy port szeregowy jest izolowany sygnałowo do 3000 VDC, co pomaga chronić stronę szeregową w instalacjach narażonych na zakłócenia elektryczne.Każdy port szeregowy obsługuje do 32 master TCP, a pamięć podręczna (read-cache) przechowuje wcześniejsze żądania i odpowiedzi, dzięki czemu powtarzające się zapytania z kilku paneli HMI lub systemów SCADA są obsługiwane z pamięci. Zmniejsza to ruch na magistrali RS-485 i skraca czasy odpowiedzi po stronie Ethernet. Automatyczne sterowanie kierunkiem RS-485 eliminuje konieczność zarządzania kierunkiem pracy transceivera w aplikacji.Brama obsługuje Modbus TCP/UDP oraz Modbus RTU/ASCII w rolach master i slave, a konfigurować ją można za pomocą wbudowanego serwera WWW lub zlokalizować w sieci narzędziem UDP Search. Zasilana jest z listwy zaciskowej napięciem +12 ~ 48 VDC i montowana na szynie DIN w kompaktowej plastikowej obudowie.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring instalacji fotowoltaicznych

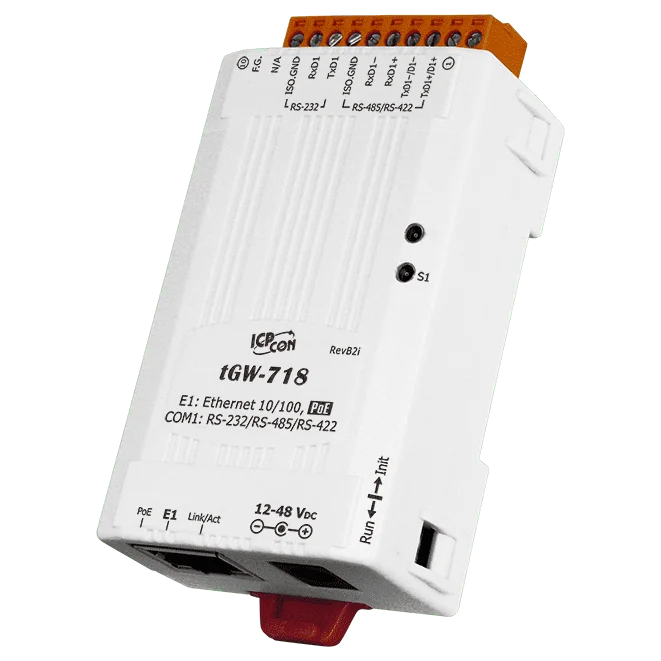

Bramka tGW-718 CR to kompaktowe urządzenie, które umożliwia komunikację hosta Modbus TCP z szeregowymi urządzeniami Modbus RTU lub ASCII przez sieć Ethernet. Usuwa ograniczenie długości kabla charakterystyczne dla starszych łączy szeregowych i obsługuje zarówno pracę jako master lub slave TCP/UDP, jak i master lub slave RTU/ASCII po stronie szeregowej.Pamięć podręczna odczytów przechowuje poprzednie żądania i odpowiedzi w buforze pamięci modułu, dzięki czemu powtarzające się zapytania z master HMI lub SCADA są obsługiwane natychmiast. Zmniejsza to obciążenie magistrali RS-485 i przyspiesza odpowiedzi TCP. Konfiguracja sieci może odbywać się przy użyciu adresu statycznego IP lub DHCP, a wbudowany serwer WWW (HTTP) obsługuje konfigurację. Responder UDP Search ułatwia odnalezienie urządzenia w sieci.Urządzenie akceptuje zasilanie przez IEEE 802.3af (Class 1) Power over Ethernet lub z zacisków +12 ~ 48 VDC. Posiada plastikową obudowę montowaną na szynie DIN z listwą zaciskową do okablowania i jest dostarczane z przewodem zasilającym DC-jack na 2 przewody, 0,3 M. Spełnia wymagania RoHS.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring instalacji solarnych

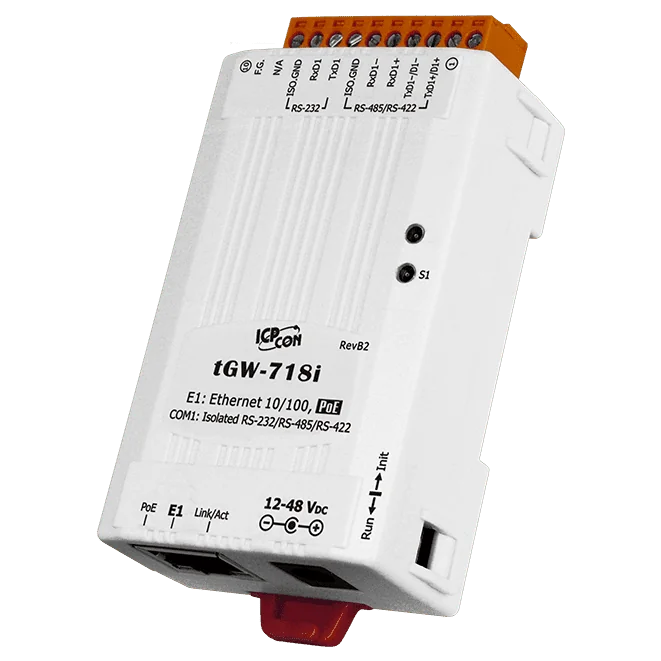

Urządzenie tGW-718i CR to kompaktowa brama, która umożliwia komunikację mastrom Modbus TCP/UDP z urządzeniami szeregowymi Modbus RTU lub ASCII przez Ethernet, eliminując ograniczenia długości kabla znane z tradycyjnych sieci szeregowych. Jest przeznaczona dla inżynierów, którzy chcą włączyć do sieci TCP/IP przyrządy, napędy lub sterowniki obsługujące wyłącznie łącze szeregowe, bez dodawania komputera lub serwera w obiekcie.Urządzenie oferuje jeden izolowany port RS-232, RS-422 lub RS-485 oraz port Ethernet 10/100 Base-TX z zasilaniem Power over Ethernet zgodnym z IEEE 802.3af, klasa 1. Może być również zasilane z listwy zaciskowej +12 ~ 48 VDC. Pamięć podręczna odczytu przechowuje poprzednie żądania i odpowiedzi, dzięki czemu powtarzane zapytania do tego samego urządzenia podrzędnego są obsługiwane natychmiast, co zmniejsza obciążenie magistrali RS-485 i skraca czasy odpowiedzi. Urządzenie może być także skonfigurowane do pracy w trybie połączenia parowego lub mostu szeregowego, przesyłając dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus.Ten wariant jest dostarczany z kablem zasilającym gniazdo DC na 2-żyłowy, 0,3 m. Konfiguracja odbywa się za pomocą wbudowanego serwera WWW HTTP, a urządzenie obsługuje adresowanie IP statyczne lub DHCP oraz wykrywanie urządzeń oparte na UDP.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring instalacji solarnych

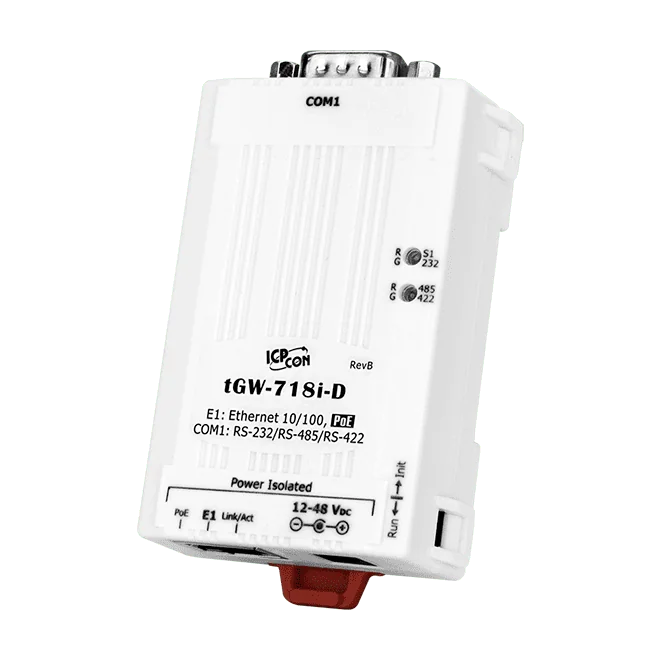

Kompaktowa brama tGW-718i-D umożliwia komunikację master Modbus TCP lub UDP z urządzeniami szeregowymi Modbus RTU lub ASCII przez Ethernet, eliminując ograniczenia długości kabli w starszych sieciach szeregowych. Obsługuje tryb master i slave zarówno po stronie TCP, jak i po stronie szeregowej, dzięki czemu może także łączyć dwa szeregowe urządzenia Modbus przez sieć TCP/IP.Pamięć podręczna odczytu przechowuje w module poprzednie żądania i odpowiedzi. Powtarzające się zapytania z HMI lub SCADA kierowane do tego samego slave są obsługiwane natychmiast z pamięci podręcznej, co zmniejsza ruch na magistrali RS-485 i przyspiesza odpowiedzi TCP. Na jeden port szeregowy obsługiwanych jest do 32 połączeń TCP (masterów).Urządzenie zasilane jest przez Ethernet zgodnie z IEEE 802.3af, Class 1 (PoE) lub z listwy zaciskowej +12 ~ 48 VDC. Kod zamówieniowy obejmuje kabel zasilający z gniazda DC na 2-przewodowy, 0,3 M. Konfiguracja odbywa się przez wbudowany serwer WWW HTTP, a moduł montowany jest na szynie DIN.ZastosowaniaAutomatyka przemysłowaAutomatyka budynkowa i domowaZdalna diagnostyka i zarządzanieMonitoring instalacji fotowoltaicznych
