tGW-718 Bramka Modbus TCP do RTU/ASCII z PoE, 1x RS-232/422/485
Kompaktowa bramka Modbus TCP do RTU/ASCII łącząca hosty Ethernet z jednym urządzeniem szeregowym RS-232, RS-422 lub RS-485. Zasilana przez PoE lub zasilaczem 12 do 48 VDC, montaż na szynie DIN.
- Obsługa master i slave Modbus TCP/UDP oraz master i slave Modbus RTU/ASCII na porcie szeregowym
- Pamięć podręczna odczytów zwraca powtarzające się odpowiedzi szybciej i zmniejsza obciążenie magistrali RS-485
- Do 32 połączeń TCP (masterów) na jeden port szeregowy
- Jeden 3-przewodowy port RS-232/RS-485/RS-422 o prędkości do 115200 bps
- Sieć z adresem statycznym IP lub DHCP, konfiguracja przez HTTP oraz wykrywanie urządzeń przez UDP Search
- Automatyczne sterowanie kierunkiem RS-485 z rezystorem polaryzacji 1 kΩ
147,00 € za sztukę
| 1-9 szt. | 147,00 € | |
|---|---|---|
| 10-30 szt. | 139,00 € | −5 % |
| 31+ szt. | 132,00 € | −10 % |
Informacje dot. produktu "tGW-718 Bramka Modbus TCP do RTU/ASCII z PoE, 1x RS-232/422/485"

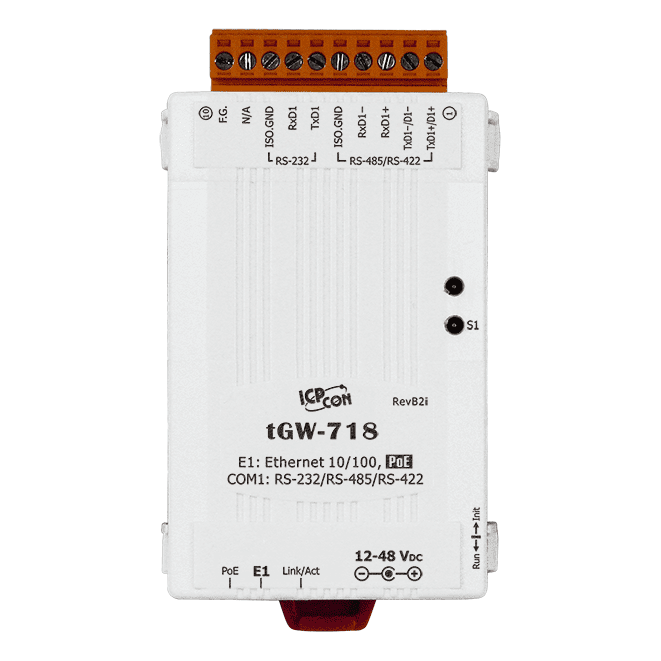

Bramka tGW-718 CR to kompaktowe urządzenie, które umożliwia komunikację hosta Modbus TCP z szeregowymi urządzeniami Modbus RTU lub ASCII przez sieć Ethernet. Usuwa ograniczenie długości kabla charakterystyczne dla starszych łączy szeregowych i obsługuje zarówno pracę jako master lub slave TCP/UDP, jak i master lub slave RTU/ASCII po stronie szeregowej.
Pamięć podręczna odczytów przechowuje poprzednie żądania i odpowiedzi w buforze pamięci modułu, dzięki czemu powtarzające się zapytania z master HMI lub SCADA są obsługiwane natychmiast. Zmniejsza to obciążenie magistrali RS-485 i przyspiesza odpowiedzi TCP. Konfiguracja sieci może odbywać się przy użyciu adresu statycznego IP lub DHCP, a wbudowany serwer WWW (HTTP) obsługuje konfigurację. Responder UDP Search ułatwia odnalezienie urządzenia w sieci.

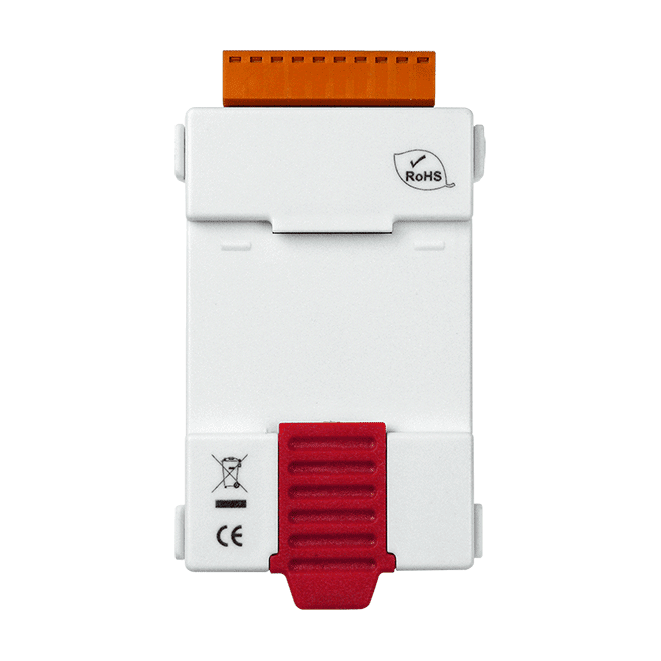

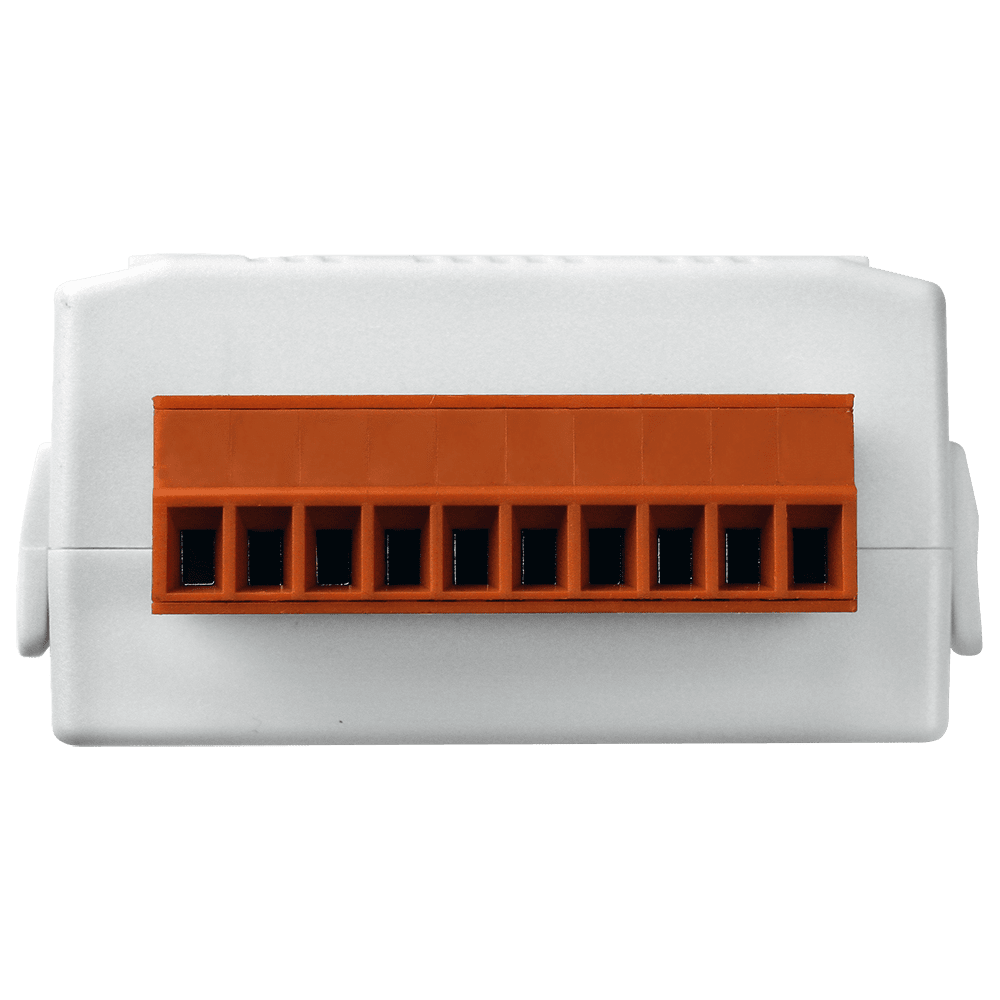

Urządzenie akceptuje zasilanie przez IEEE 802.3af (Class 1) Power over Ethernet lub z zacisków +12 ~ 48 VDC. Posiada plastikową obudowę montowaną na szynie DIN z listwą zaciskową do okablowania i jest dostarczane z przewodem zasilającym DC-jack na 2 przewody, 0,3 M. Spełnia wymagania RoHS.
Zastosowania
- Automatyka przemysłowa
- Automatyka budynkowa i domowa
- Zdalna diagnostyka i zarządzanie
- Monitoring instalacji solarnych
| Interfejs: | RS-232/422/485 |
|---|---|
| Montaż: | Szyna DIN |
| Obudowa: | Tworzywo sztuczne |
| Porty: | 1 |
| Protokół: | Modbus TCP |
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Brama |
| Wejście zasilania: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, klasa 1 |
Dane techniczne
| Moduł CPU | |
|---|---|
| CPU | 32-bitowy ARM |
| Ethernet | |

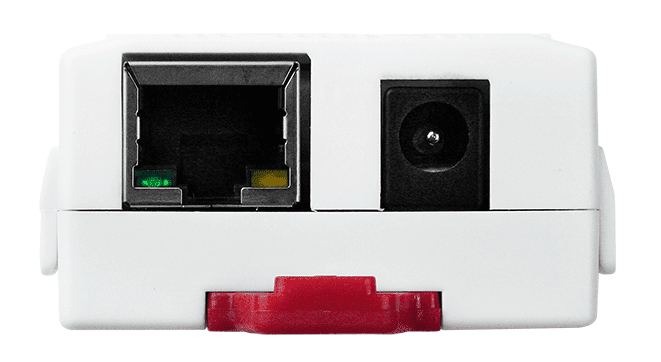

| Porty | 10/100 Base-TX, 8-pinowe RJ-45 x 1, (autonegocjacja, Auto-MDI/MDIX, wskaźnik LED) PoE (IEEE 802.3af, klasa 1) |
| Porty COM | |
| Porty | 1 x RS-232/RS-485/RS-422 3-przewodowy |
| Prędkość transmisji | 115200 bps maks. |
| Rezystor polaryzujący | Tak, 1 KΩ |
| Parzystość | Brak, Nieparzysty, Parzysty, Znacznik, Spacja |
| Bit danych | 5, 6, 7, 8 |
| Bit stopu | 1, 2 |
| Adres węzła | 254 (maks.) |
| Zasilanie | |
| Pobór mocy | 0,07 A @ 24 VDC |
| Zasilanie z PoE | IEEE 802.3af, klasa 1 |
| Zasilanie z listwy zaciskowej | +12 ~ 48 VDC |
| Mechaniczne | |
| Obudowa | Tworzywo sztuczne |
| Wymiary (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Instalacja | Montaż na szynie DIN |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +80 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
