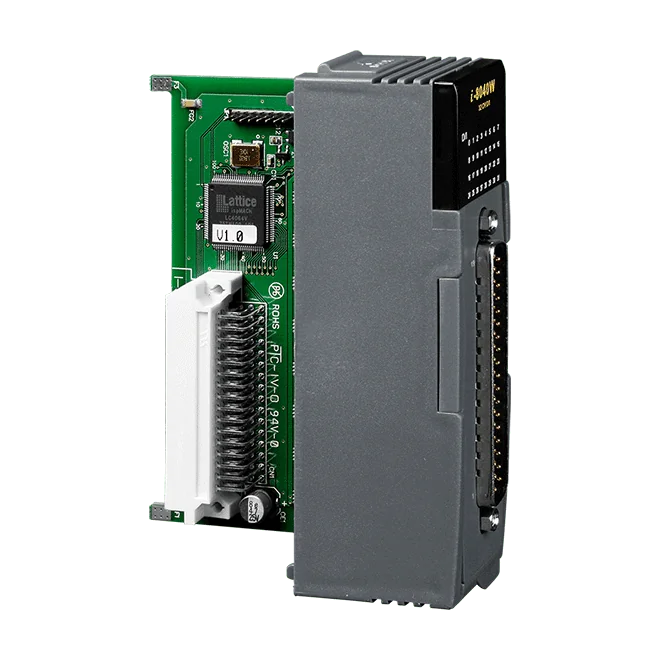

I-8040W-G 32-kan. izolowany moduł wejść cyfrowych, mokre styki 10~30 VDC
32-kanałowy izolowany moduł wejść cyfrowych z mokrymi stykami do sygnałów 10~30 VDC, z wejściem sink lub source wybieranym okablowaniem i złączem DB37 w zestawie.
- 32 kanały wejść cyfrowych z izolacją optoelektroniczną
- Typ wejścia sink lub source wybierany połączeniami przewodowymi
- Wejścia mokrych styków: ON przy +10 ~ +30 VDC, OFF przy maks. +4 VDC
- Izolacja wewnątrzmodułowa 3750 VDC i ochrona ESD ±4 kV w kontakcie na każdym zacisku
- Opcjonalna płytka przyłączeniowa, np. DN-37-381-A CR, ułatwia okablowanie
- Żeńskie złącze CA-4002F DB37 w zestawie
190,00 € za sztukę
| 1-9 szt. | 190,00 € | |
|---|---|---|
| 10-30 szt. | 181,00 € | −5 % |
| 31+ szt. | 171,00 € | −10 % |
Informacje dot. produktu "I-8040W-G 32-kan. izolowany moduł wejść cyfrowych, mokre styki 10~30 VDC"
I-8040W-G CR to 32-kanałowy moduł wejść cyfrowych z wysokiej klasy serii I-8K/I-87K, przeznaczony dla inżynierów, którzy potrzebują wielu wejść z izolacją optoelektroniczną i stykami mokrymi w jednym module. Każdy kanał można skonfigurować jako wejście typu sink lub source za pomocą okablowania, co odpowiada zarówno układom czujników NPN, jak i PNP.
Zabezpieczenia elektryczne są wbudowane: każdy zacisk jest certyfikowany na wyładowania ESD ±4 kV w kontakcie, a moduł zapewnia izolację wewnątrzmodułową 3750 VDC. Wejścia odczytują stan ON przy +10 ~ +30 VDC, a OFF przy maksymalnie +4 VDC, z impedancją wejściową 3 kΩ, 0,5 W. Zakres temperatur pracy wynosi -25 ~ +75 °C.
Ten kod zamówieniowy obejmuje żeńskie złącze CA-4002F DB37. Opcjonalnie można zamontować płytkę przyłączeniową, np. DN-37-381-A CR, aby uprościć okablowanie w terenie. Moduł posiada certyfikaty CE, UKCA, FCC, RoHS i WEEE.
Zastosowania
- Automatyka budynkowa
- Automatyka przemysłowa
- Automatyka maszyn
- Zdalna konserwacja
- Zdalna diagnostyka
- Urządzenia testujące
| Izolacja: | 3750 VDC |
|---|---|
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Moduł wejść cyfrowych |
| Wejścia cyfrowe: | 32 |
Dane techniczne
| Izolacja | |
|---|---|
| Izolacja wewnątrzmodułowa | 3750 VDC |
| Ochrona EMS | |
| ESD (IEC 61000-4-2) | ± 4 kV kontaktowo dla każdego zacisku |
| Wskaźniki LED | |
| Status | 1 x zasilanie i komunikacja 32 x I/O |
| Wejście cyfrowe | |
| Kanały | 32 |
| Typ | Styk mokry |
| Ujście/źródło (NPN/PNP) | Ujście/źródło |
| Poziom napięcia ON | +10 ~ +30 VDC |
| Poziom napięcia OFF | +4 VDC maks. |
| Impedancja wejściowa | 3 kΩ, 0.5W |
| Zasilanie | |
| Pobór mocy | 0,65 W maks. |
| Mechaniczne | |
| Wymiary (mm) | 30 x 85 x 114 (W x L x H) |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -40 ~ +85 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
