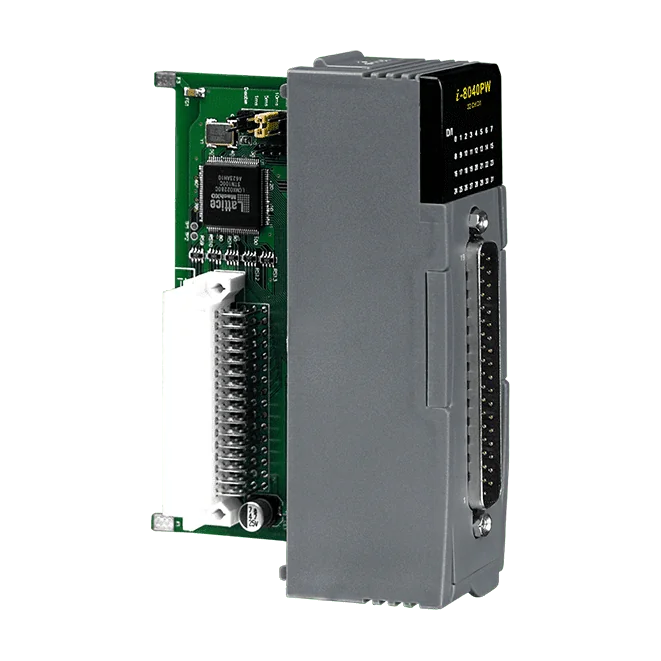

I-8040PW-G 32-kan. izolowany moduł wejść cyfrowych, Wet Sink/Source
32-kanałowy moduł wejść cyfrowych wet z izolacją optoizolatorową do systemów +24 VDC, z możliwością wyboru okablowania sink lub source dla każdej instalacji oraz konfigurowalnym filtrem dolnoprzepustowym.
- 32 izolowane kanały wejść cyfrowych typu wet contact
- Typ wejścia sink lub source wybierany poprzez połączenia przewodowe
- Izolacja wewnątrzmodułowa 3750 VDC i ochrona ESD ±4 kV na każdym zacisku
- Filtr dolnoprzepustowy od 1 ms do 70 ms, domyślnie 10 ms, ustawiany zworką lub parametrem CPU
- Poziom ON +19 ~ +30 VDC, poziom OFF maksymalnie +11 VDC, impedancja wejściowa 3 kΩ
- Opcjonalne podłączenie płytki rozszerzeń ułatwiające okablowanie
207,00 € za sztukę
| 1-9 szt. | 207,00 € | |
|---|---|---|
| 10-30 szt. | 196,00 € | −5 % |
| 31+ szt. | 186,00 € | −10 % |
Informacje dot. produktu "I-8040PW-G 32-kan. izolowany moduł wejść cyfrowych, Wet Sink/Source"
I-8040PW-G CR to 32-kanałowy moduł wejść cyfrowych z serii I-8K/I-87K High Profile, przeznaczony do systemów wejściowych +24 VDC w środowiskach przemysłowych. Każdy kanał jest izolowany optoizolatorem, a moduł zapewnia izolację wewnątrzmodułową 3750 VDC oraz ochronę ESD ±4 kV na każdym zacisku.
Konfiguracja wejść może być ustawiona jako sink lub source poprzez okablowanie, dzięki czemu jeden moduł może pracować w obu konwencjach połączeń. Każdy kanał akceptuje +19 ~ +30 VDC jako stan ON i odczytuje maksymalnie +11 VDC jako stan OFF. Filtr dolnoprzepustowy o nastawach od 1 ms do 70 ms, wybieranych zworką lub parametrem CPU, pomaga tłumić zakłócenia; wartość domyślna to 10 ms.

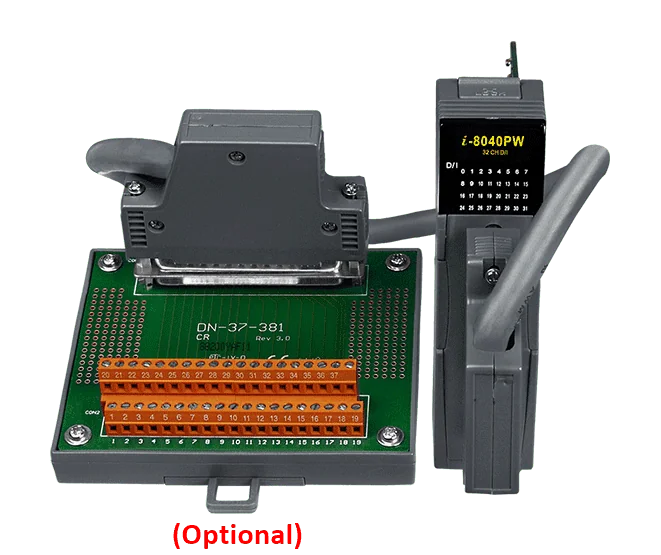

- Opcjonalne podłączenie płytki rozszerzeń, na przykład DN-37-381-A CR, upraszczające okablowanie polowe.
Ten wariant nadaje się do automatyki budynkowej, fabrycznej i maszynowej, a także do zdalnej konserwacji i diagnostyki oraz sprzętu testowego.
Zastosowania
- Automatyka budynkowa
- Automatyka fabryczna
- Automatyka maszynowa
- Zdalna konserwacja
- Zdalna diagnostyka
- Sprzęt testowy
| Izolacja: | 3750 VDC |
|---|---|
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Moduł wejść cyfrowych |
| Wejścia cyfrowe: | 32 |
Dane techniczne
| Izolacja | |
|---|---|
| Izolacja wewnątrzmodułowa | 3750 VDC |
| Ochrona EMS | |
| ESD (IEC 61000-4-2) | ± 4 kV kontaktowo dla każdego zacisku |
| Wskaźniki LED | |
| Status | 1 x zasilanie i komunikacja 32 x I/O |
| Wejście cyfrowe | |
| Kanały | 32 |
| Typ | Styk mokry |
| Ujście/źródło (NPN/PNP) | Ujście/źródło |
| Poziom napięcia ON | +19 ~ +30 VDC |
| Poziom napięcia OFF | +11 VDC maks. |
| Impedancja wejściowa | 3 kΩ, 0.5W |
| Filtr dolnoprzepustowy | 1 ms/5 ms/10 ms/20 ms/40 ms/70 ms, wybór zworką lub ustawieniami CPU; domyślnie 10 ms |
| Wejście licznika/częstotliwości/enkodera | |
| Filtr dolnoprzepustowy | 1 ms/5 ms/10 ms/20 ms/40 ms/70 ms, wybór zworką lub ustawieniami CPU; domyślnie 10 ms |
| Zasilanie | |
| Pobór mocy | 1 W maks. |
| Mechaniczne | |
| Wymiary (mm) | 30 x 85 x 114 (W x L x H) |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -40 ~ +85 °C |
| Wilgotność | 10 ~ 90% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
