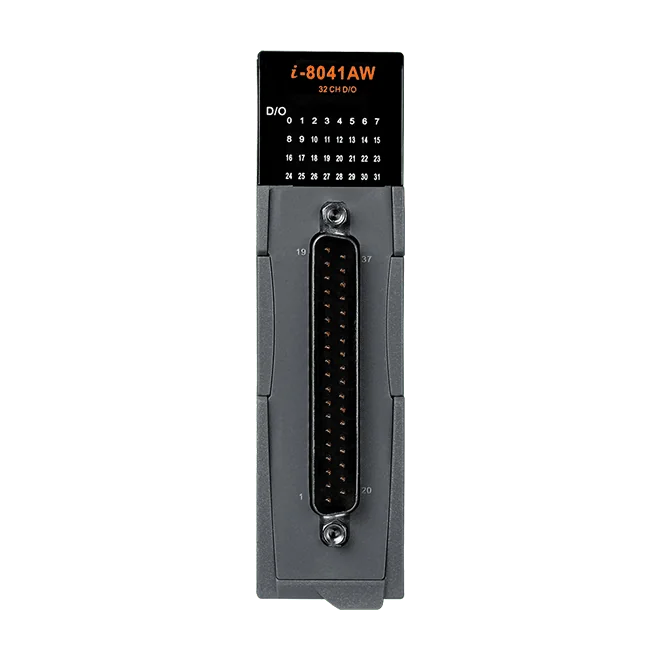

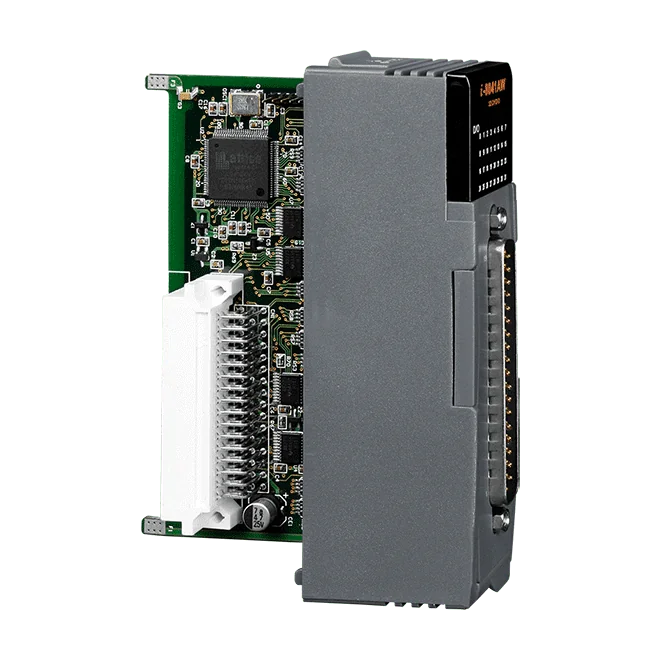

I-8041AW-G 32-kan. izolowany moduł wyjść cyfrowych typu source (PNP), 5~30 VDC
32-kanałowy izolowany moduł wyjść cyfrowych typu source (PNP) do obciążeń 5~30 VDC, 100 mA na kanał, z zabezpieczeniem przed zwarciem i izolacją wewnątrzmodułową 3750 VDC.
- 32 izolowane wyjścia cyfrowe z otwartym kolektorem, typu source (PNP)
- Napięcie obciążenia +5 ~ +30 VDC, 100 mA na kanał
- Zabezpieczenie przed zwarciem na wyjściach typu source
- 32 diody LED I/O oraz dioda zasilania i komunikacji do monitorowania stanu
- Ochrona ESD ±4 kV (kontaktowa) na każdym zacisku
- Izolacja wewnątrzmodułowa 3750 VDC jako standard
184,00 € za sztukę
| 1-9 szt. | 184,00 € | |
|---|---|---|
| 10-30 szt. | 175,00 € | −5 % |
| 31+ szt. | 166,00 € | −10 % |
Informacje dot. produktu "I-8041AW-G 32-kan. izolowany moduł wyjść cyfrowych typu source (PNP), 5~30 VDC"
I-8041AW-G CR to 32-kanałowy moduł wyjść cyfrowych z serii I-8K/I-87K High Profile. Każdy kanał jest izolowany optosprzęgaczem i działa jako wyjście typu source (PNP) z otwartym kolektorem, przeznaczone do obciążeń od +5 do +30 VDC, do 100 mA na kanał. Wyjścia są zabezpieczone przed zwarciem.
Każde wyjście ma własną diodę LED, a osobna dioda sygnalizuje zasilanie i stan komunikacji, dzięki czemu aktywność kanałów można szybko sprawdzić podczas uruchamiania i diagnostyki usterek. Na każdym zacisku zapewniona jest ochrona ESD do ±4 kV (wyładowanie kontaktowe), a izolacja wewnątrzmodułowa 3750 VDC jest standardem.
Kod zamówienia CR obejmuje żeńskie złącze DB37 CA-4002F z plastikową osłoną. Moduł można także połączyć z płytką rozszerzeń DN-37-381-A CR, ułatwiającą okablowanie, lub z płytką DN-8K32R, gdy wymagane jest wyjście przekaźnikowe.
Zastosowania
- Sterowanie wyjściami cyfrowymi w systemach I/O sterowników PAC serii I-8K/I-87K
| Izolacja: | 3750 VDC |
|---|---|
| Temperatura robocza: | -25 ~ +75 °C |
| Typ produktu: | Moduł wyjść cyfrowych |
| Wyjścia cyfrowe: | 32 |
Dane techniczne
| Izolacja | |
|---|---|
| Izolacja wewnątrzmodułowa | 3750 VDC |
| Ochrona EMS | |
| ESD (IEC 61000-4-2) | ± 4 kV kontaktowo dla każdego zacisku |
| Wskaźniki LED | |
| Status | 1 x zasilanie i komunikacja 32 x I/O |
| Wyjście cyfrowe | |
| Kanały | 32 |
| Typ | Izolowany otwarty kolektor |
| Ujście/źródło (NPN/PNP) | Źródło |
| Napięcie obciążenia | +5 ~ +30 VDC |
| Prąd obciążenia | 100 mA/kanał |
| Zasilanie | |
| Pobór mocy | 1,5 W maks. |
| Mechaniczne | |
| Wymiary (mm) | 30 x 85 x 114 (W x L x H) |
| Środowisko | |
| Temperatura pracy | -25 ~ +75 °C |
| Temperatura przechowywania | -30 ~ +85 °C |
| Wilgotność | 5 ~ 95% RH, bez kondensacji |
Dane techniczne opublikowane przez producenta. Mogą ulec zmianie.
