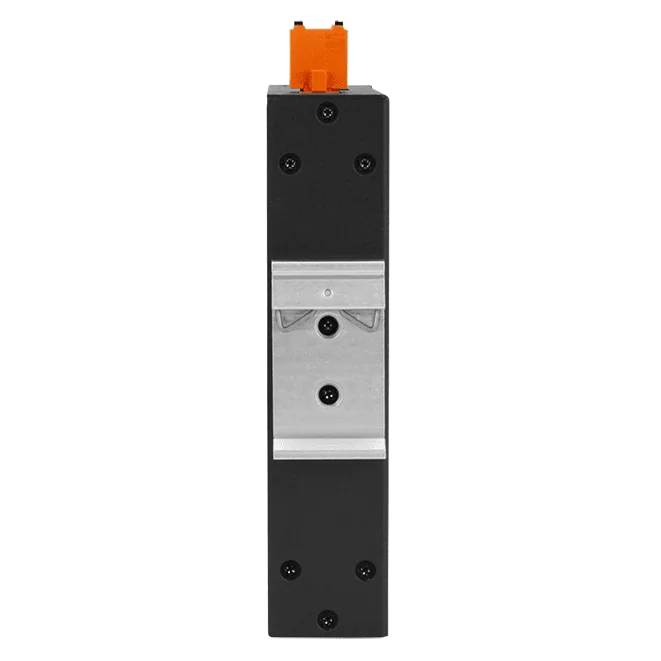

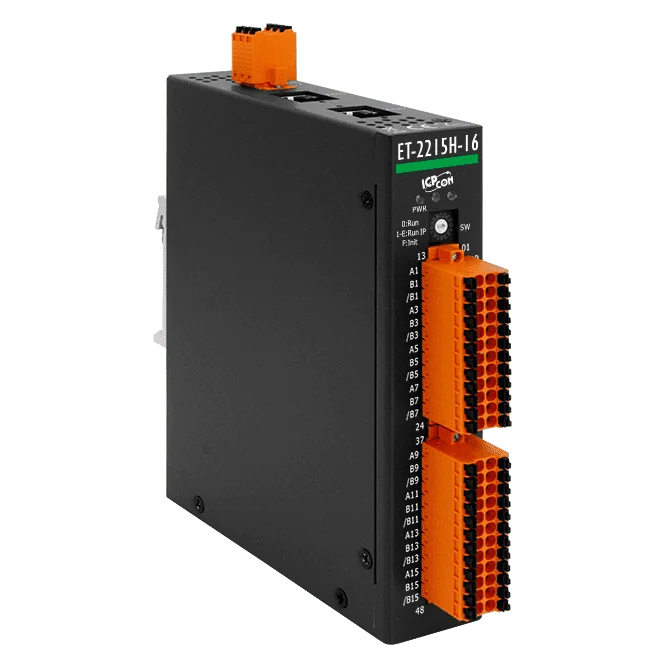

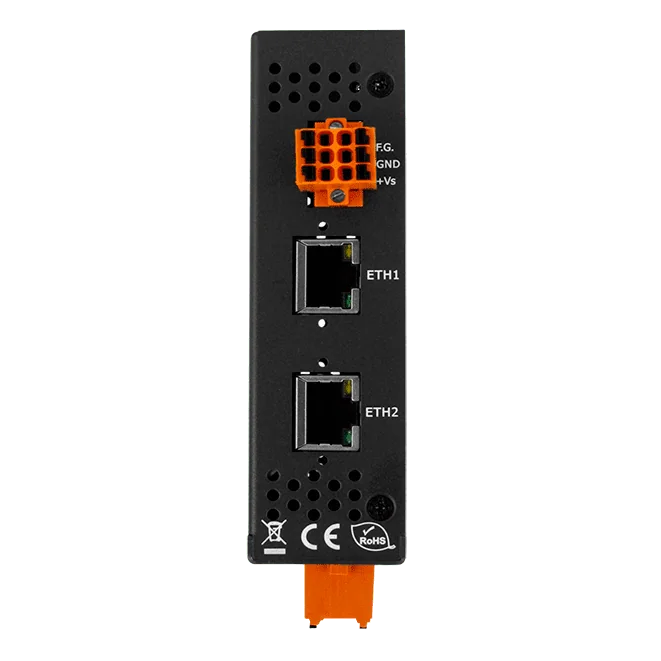

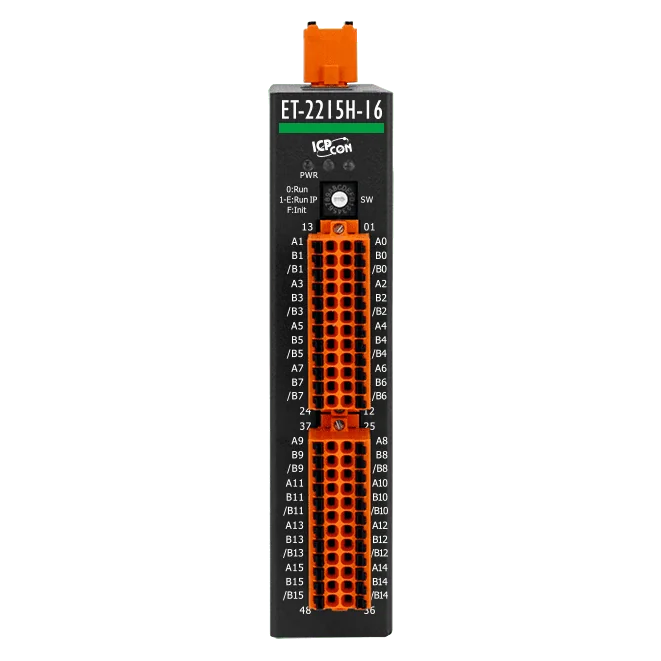

ET-2215H-16 Moduł wejść/wyjść Ethernet z 2-portowym przełącznikiem, 16-kanałowe szybkie wejście RTD

PET-2215H to moduł wejść RTD podłączany przez Ethernet, przeznaczony dla inżynierów, którzy potrzebują szybkiego i niezawodnego odczytu kilku czujników temperatury. Każdy z jego 8 kanałów można konfigurować indywidualnie; obsługuje czujniki Pt100, Ni120, Cu50 i Cu100, z kompensacją rezystancji przewodów w układzie 3-przewodowym, dzięki czemu odczyty pozostają dokładne przy dłuższych trasach kablowych. Wykrywanie przerwy w przewodzie jest dostępne na każdym kanale.Wbudowany 2-portowy przełącznik Ethernet z obejściem LAN (LAN bypass) umożliwia łańcuchowe łączenie modułów w sieci, co ogranicza liczbę przełączników i tras kablowych potrzebnych w szafie sterowniczej. Moduł może być zasilany z PoE (IEEE 802.3af, Class 1) lub z listwy zaciskowej +10 ~ +48 VDC, a konfiguruje się go za pomocą wbudowanego serwera WWW.Na zakłóconych obiektach przemysłowych moduł zapewnia ochronę EMS (EFT, ESD i udary) oraz izolację wejść/wyjść 3000 VDC. Jego metalowa obudowa montowana jest na szynie DIN lub na ścianie, a moduł pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i konserwacjaUrządzenia testujące

Moduł PET-2215H-16 CR to 16-kanałowe wejście RTD dla inżynierów, którzy potrzebują szybkiego i dokładnego pomiaru temperatury przez Ethernet. Każdy kanał może współpracować z czujnikami Pt100, Ni120, Cu50 lub Cu100 i działa z częstotliwością do 90 Hz w trybie szybkim. Wykrywanie przerwy w przewodzie oraz kompensacja rezystancji przewodów w układzie 3-przewodowym ograniczają wpływ długości kabla na wyniki pomiarów.Wbudowany 2-portowy przełącznik 10/100 Base-Tx z obejściem LAN (LAN bypass) pozwala łączyć moduły łańcuchowo w segmencie sieci, co zmniejsza ilość sprzętu sieciowego i okablowania potrzebnego w każdej instalacji. Urządzenie może być zasilane z PoE (IEEE 802.3af, klasa 1) lub z listwy zaciskowej +10 ~ +48 VDC, a konfiguruje się je za pomocą wbudowanego serwera WWW.W zaszumionych środowiskach przemysłowych moduł zapewnia izolację wejść/wyjść 3000 VDC oraz ochronę EMS zgodnie z IEC 61000-4-2, -4 i -5. Obsługiwana jest komunikacja przez Modbus TCP, Modbus UDP, MQTT i SNMP V2c, a oprogramowanie sprzętowe można aktualizować przez Ethernet. Obudowa metalowa umożliwia montaż na szynie DIN lub na ścianie, a zakres pracy to -25 ~ +75 °C.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynowaAutomatyka budynkowaZdalna diagnostyka i konserwacjaSprzęt testowy

Moduł ET-2215H to zdalny moduł wejść/wyjść Ethernet dla inżynierów, którzy potrzebują szybkich i dokładnych pomiarów temperatury z czujników RTD. Każdy z ośmiu kanałów obsługuje czujniki Pt100, Ni120, Cu50 i Cu100 i może być konfigurowany indywidualnie. W trybie szybkim każdy kanał próbkuje z częstotliwością 90 Hz, natomiast tryb normalny działa z częstotliwością 1,5 Hz na kanał.Kompensacja rezystancji przewodów w układzie trójprzewodowym zapewnia wiarygodne odczyty przy długich trasach kablowych, a detekcja przerwy w przewodzie sygnalizuje uszkodzone połączenie czujnika na dowolnym kanale. Dokładność wynosi ±0,05 % FSR w trybie normalnym i ±0,1 % FSR w trybie szybkim, obie w temperaturze 25 ℃, przy rozdzielczości 16 bitów.Wbudowany 2-portowy przełącznik z obejściem LAN umożliwia łańcuchowe łączenie modułów, co zmniejsza liczbę przełączników potrzebnych w szafie sterowniczej. Wbudowany serwer WWW obsługuje konfigurację, dostęp jest chroniony hasłem i filtrem IP, a oprogramowanie sprzętowe można aktualizować przez Ethernet. Izolacja galwaniczna wynosi 1500 VDC na Ethernet i 3000 VDC na wejściach/wyjściach, a moduł spełnia wymagania odporności na zaburzenia EFT, ESD i udary zgodnie z IEC 61000-4-4, -4-2 i -4-5.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i konserwacjaUrządzenia testowe

Moduł ET-2217 CR to moduł wejść analogowych Ethernet do akwizycji sygnałów napięciowych i prądowych przez sieć. Każdy kanał można konfigurować indywidualnie, a wejścia można ustawić programowo jako 8 różnicowych lub 16 pseudo-różnicowych (single-ended) kanałów.Wejścia są 16-bitowe, z zakresami napięciowymi od ±150 mV do ±10 V oraz zakresami prądowymi ±20 mA, 0 ~ +20 mA i +4 ~ +20 mA. Typ wejścia napięciowego lub prądowego wybiera się przełącznikiem DIP. Tryb normalny próbkuje wszystkie kanały z częstotliwością 20 Hz, a tryb szybki z częstotliwością 200 Hz. Moduł wytrzymuje przepięcie 120 VDC, jest izolowany do 3000 VDC po stronie wejść/wyjść i zawiera zabezpieczenia EMS przed EFT, ESD i udarami (surge).W zakresie sieci wbudowany 2-portowy przełącznik obsługuje LAN bypass do łańcuchowego (daisy-chain) okablowania. Publikowanie i subskrypcja MQTT z automatycznym ponownym połączeniem oraz Keep-Alive, a także SNMP V2c z wiadomościami Trap przy zmianie wejść/wyjść lub restarcie zapewniają elastyczną integrację. Konfiguracja odbywa się przez wbudowany serwer WWW.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i serwisSprzęt testowy
