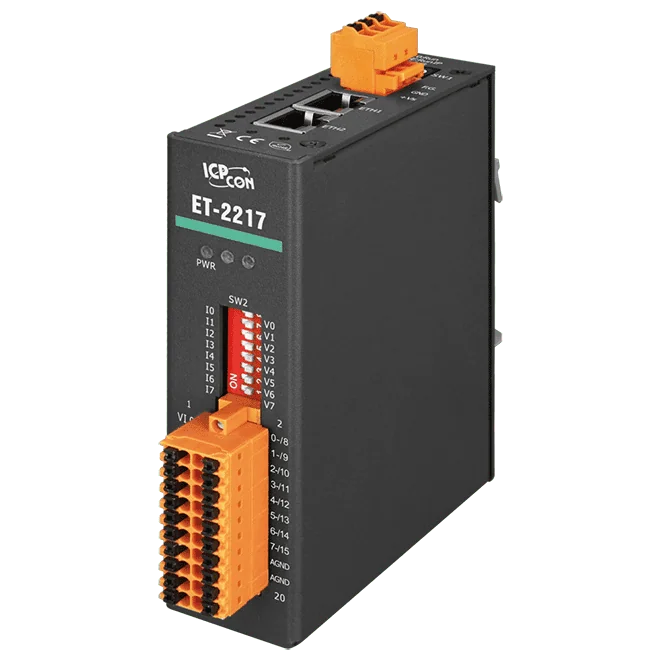

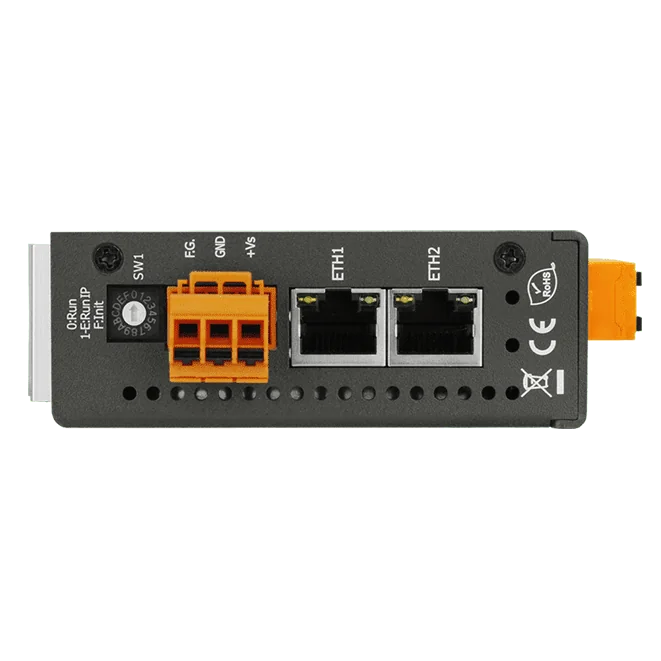

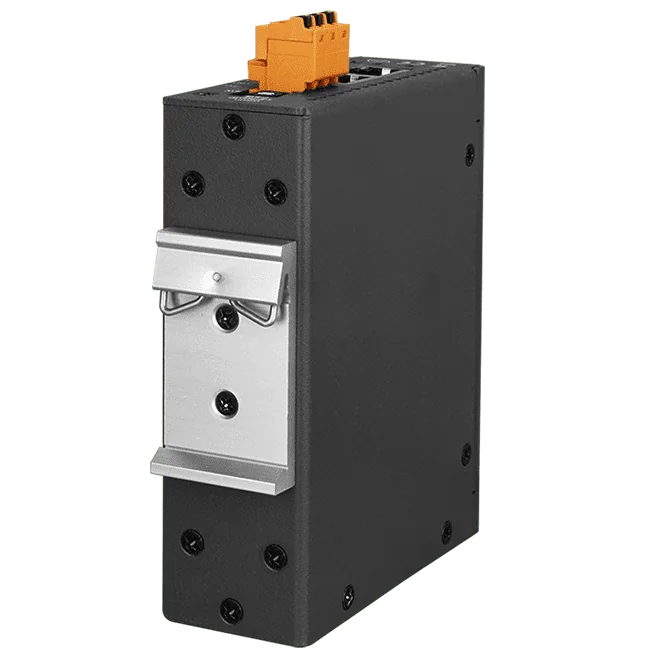

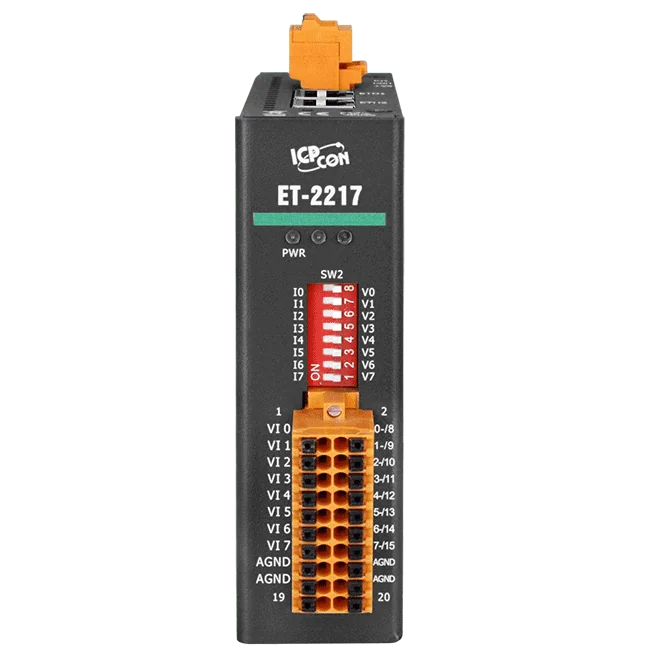

ET-2217 Moduł Ethernet I/O z 2-portowym przełącznikiem, wejścia analogowe 8/16-kan.

Moduł PET-2217 CR to zasilany przez PoE moduł wejść analogowych Ethernet, który obsługuje 8 kanałów różnicowych lub 16 kanałów pseudoróżnicowych. Każdy kanał można indywidualnie skonfigurować do pomiaru napięcia lub prądu, z zakresami od ±150 mV do ±10 V oraz 0 ~ +20 mA, +4 ~ +20 mA i ±20 mA. Rozwiązanie sprawdzi się u inżynierów, którzy potrzebują sieciowej akwizycji sygnałów analogowych bez osobnego sterownika po stronie wejść/wyjść.Wbudowane zabezpieczenia obejmują ochronę przed przepięciem do 120 VDC oraz przed przetężeniem do 50 mA przy 110 VDC (maks.), izolację I/O 3000 VDC oraz ochronę EMS zgodną z IEC 61000-4-2, -4 i -5. Moduł posiada 2-portowy przełącznik 10/100 Base-Tx z obejściem LAN (LAN bypass), dzięki czemu urządzenia można łączyć łańcuchowo wzdłuż linii sieciowej. Zapewnia także wbudowany serwer WWW, kontrolę dostępu z hasłem i filtrem IP oraz obsługę podwójnego watchdoga.Z myślą o integracji moduł obsługuje Modbus TCP, Modbus UDP, MQTT i SNMP V2c. Publikowanie i subskrypcja MQTT z automatycznym ponownym połączeniem oraz Keep-Alive, a także powiadomienia SNMP Trap o zmianach stanu wejść/wyjść lub restartach ułatwiają zdalne monitorowanie i utrzymanie ruchu. Częstotliwość próbkowania można ustawić na tryb normalny 20 Hz lub tryb szybki 200 Hz.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynowaAutomatyka budynkowaZdalna diagnostyka i utrzymanie ruchuUrządzenia testujące

Moduł ET-2217CI CR to 8-kanałowe wejście analogowe dla inżynierów, którzy potrzebują izolowanego pomiaru podłączonego do sieci. Każde wejście różnicowe można ustawić programowo jako napięciowe lub prądowe, z zakresami od ±1 V do ±10 V oraz 0 ~ 20 mA lub 4 ~ 20 mA. Wejścia 16-bitowe mają dokładność ±0,1% FSR, a każdy kanał jest odizolowany od pozostałych napięciem 3000 VDC.Pomiary są rejestrowane ze znacznikami czasu z szybkością normalną 10 Hz lub szybką 200 Hz na kanał, z maksymalnie 320 000 rekordami na kanał. Dane można odczytać przez Modbus TCP, Modbus UDP lub MQTT albo wyeksportować do pliku CSV za pomocą narzędzia LogReader. Wbudowany serwer WWW, kontrola dostępu z hasłem i filtrem IP oraz obejście LAN (LAN bypass) w przełączniku 2-portowym umożliwiają połączenie łańcuchowe (daisy-chain).Ochrona przed przepięciem do +120 VDC oraz ochrona przed przetężeniem 50 mA przy 110 VDC (maks.)Detekcja przerwania przewodu na każdym wejściu 4 ~ 20 mAOchrona EFT, ESD i przed udarami zgodnie z IEC 61000-4-4, IEC 61000-4-2 i IEC 61000-4-5Montaż na szynie DIN lub na ścianie w metalowej obudowie, stopień ochrony IP30ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i konserwacjaUrządzenia testowe

Moduł ET-2217CI-4 to czterokanałowe wejście analogowe do akwizycji danych przez Ethernet. Każdy kanał można indywidualnie skonfigurować programowo jako wejście napięciowe lub prądowe, co pozwala na obsługę mieszanych sygnałów z czujników w jednym urządzeniu. Zakresy wejściowe obejmują ±1 V, ±2,5 V, ±5 V, ±10 V, 0 ~ 20 mA oraz 4 ~ 20 mA, przy rozdzielczości 16 bitów.Pomiary są opatrzone znacznikiem czasu i mogą być zapisywane lokalnie. Próbkowanie wynosi 10 Hz na kanał w trybie normalnym lub 200 Hz na kanał w trybie szybkim, a rejestrator danych przechowuje do 480 000 rekordów na kanał. Dane można odczytać i wyeksportować do pliku CSV za pomocą narzędzia LogReader. Komunikacja odbywa się przez Modbus TCP, Modbus UDP lub MQTT, a konfigurację obsługuje wbudowany serwer WWW.Wbudowany 2-portowy przełącznik z obejściem LAN (LAN bypass) umożliwia łączenie urządzeń w łańcuch (daisy-chain). Izolacja między kanałami wynosząca 3000 VDC, wraz z ochroną przed EFT, ESD i przepięciami, sprawdza się w elektrycznie zakłóconym środowisku przemysłowym. Moduł montuje się na szynie DIN lub na ścianie, a opcjonalny zestaw do montażu ściennego (ASO-0015) jest dostępny osobno.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynowaAutomatyka budynkowaZdalna diagnostyka i konserwacjaUrządzenia testowe

ET-2217H to moduł Ethernet I/O przeznaczony dla inżynierów, którzy potrzebują szybkiego, wielokanałowego pomiaru sygnałów analogowych w urządzeniu podłączonym do sieci. Osiem wejść różnicowych można indywidualnie skonfigurować do pracy z sygnałami napięciowymi lub prądowymi, a typ wejścia ustawia się przełącznikiem DIP. Dostępne zakresy to ±2,5 V do ±10 V oraz 0 ~ +20 mA, 4 ~ +20 mA i ±20 mA.Rozdzielczość danych wynosi 16 bitów, a moduł próbkuje wszystkie kanały z łączną częstotliwością 8 kHz przy transmisji strumieniowej TCP. Dostępna częstotliwość próbkowania na kanał zależy od liczby używanych kanałów. Zabezpieczenia obejmują ochronę przed napięciem wspólnym ±200 VDC, ochronę przed przepięciem +50 VDC oraz ochronę przed przetężeniem 50 mA przy 50 VDC (maks.). Izolacja wynosi 1500 VDC na porcie Ethernet i 3000 VDC na wejściach/wyjściach.Wbudowany dwuportowy przełącznik umożliwia bypass LAN oraz połączenie łańcuchowe (daisy-chain), co upraszcza okablowanie w rozproszonych szafach sterowniczych. Konfiguracja odbywa się przez wbudowany serwer WWW z kontrolą dostępu opartą na haśle i filtrze adresów IP. Obsługiwane protokoły to Modbus TCP, Modbus UDP, MQTT i SNMP V2c, a moduł można zasilać z listwy zaciskowej +10 ~ +48 VDC.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i utrzymanie ruchuSprzęt testowy
