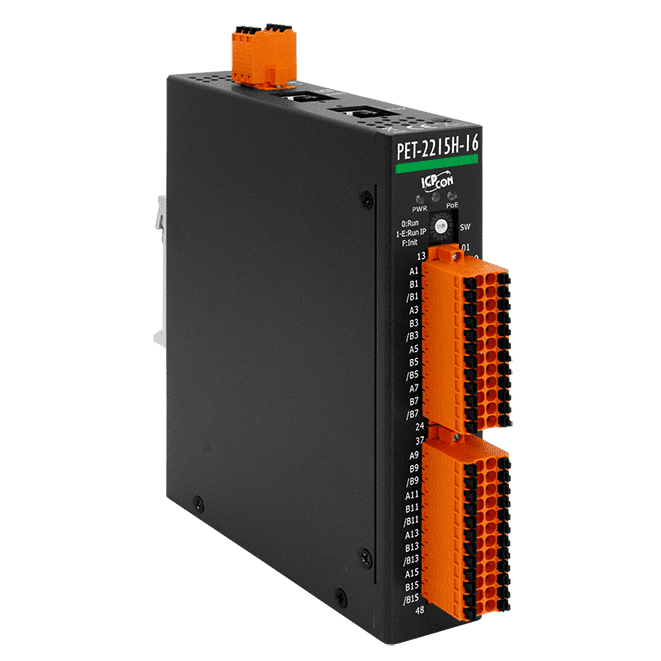

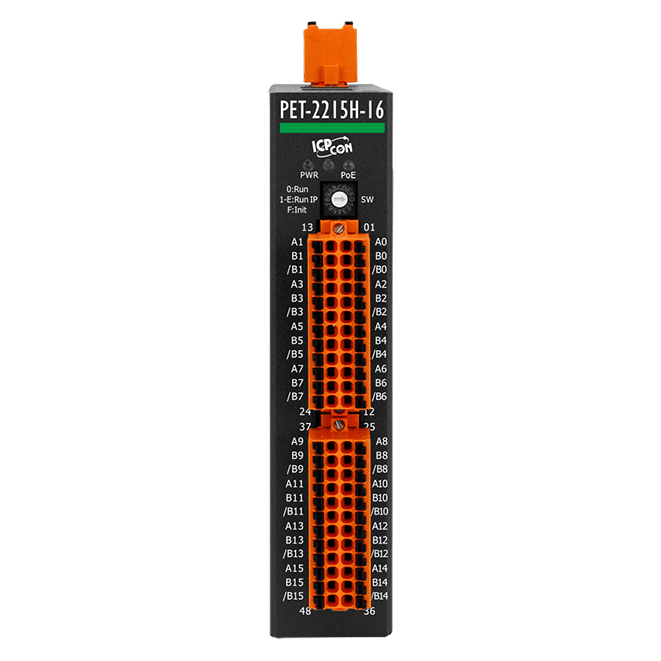

PET-2215H-16 Moduł wejść/wyjść Ethernet PoE, 16-kan. wejście RTD, wysoka prędkość

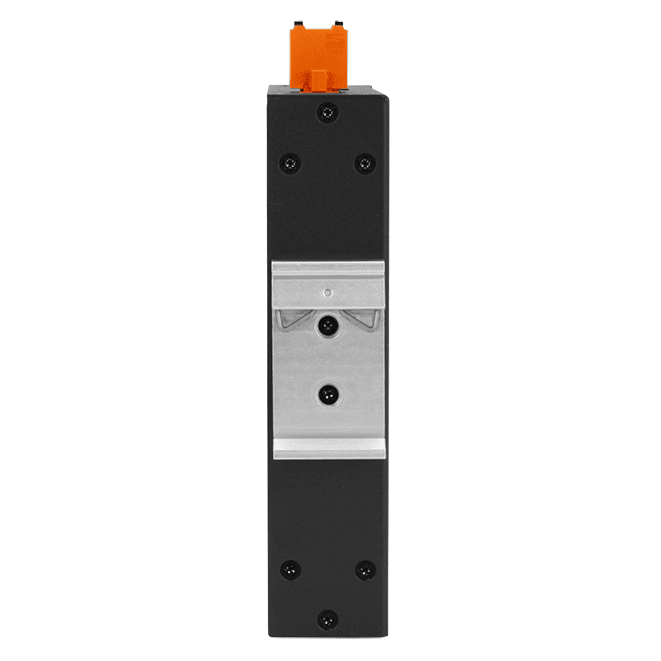

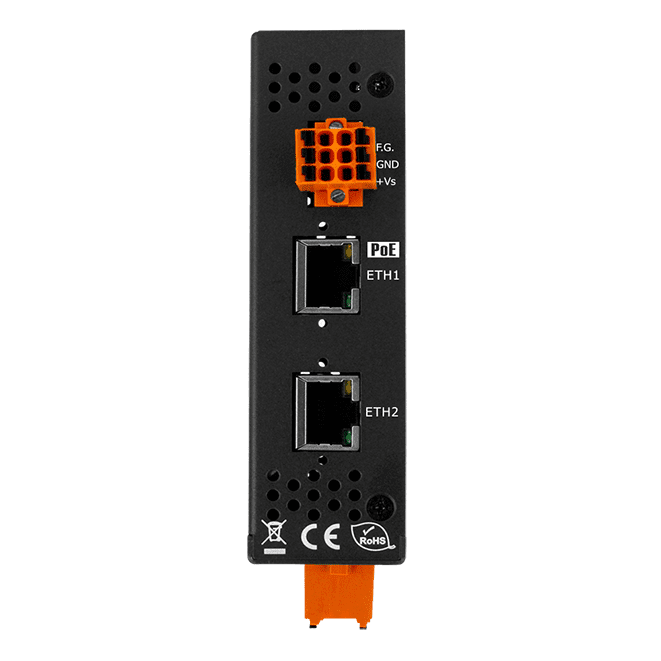

PET-2215H to moduł wejść RTD podłączany przez Ethernet, przeznaczony dla inżynierów, którzy potrzebują szybkiego i niezawodnego odczytu kilku czujników temperatury. Każdy z jego 8 kanałów można konfigurować indywidualnie; obsługuje czujniki Pt100, Ni120, Cu50 i Cu100, z kompensacją rezystancji przewodów w układzie 3-przewodowym, dzięki czemu odczyty pozostają dokładne przy dłuższych trasach kablowych. Wykrywanie przerwy w przewodzie jest dostępne na każdym kanale.Wbudowany 2-portowy przełącznik Ethernet z obejściem LAN (LAN bypass) umożliwia łańcuchowe łączenie modułów w sieci, co ogranicza liczbę przełączników i tras kablowych potrzebnych w szafie sterowniczej. Moduł może być zasilany z PoE (IEEE 802.3af, Class 1) lub z listwy zaciskowej +10 ~ +48 VDC, a konfiguruje się go za pomocą wbudowanego serwera WWW.Na zakłóconych obiektach przemysłowych moduł zapewnia ochronę EMS (EFT, ESD i udary) oraz izolację wejść/wyjść 3000 VDC. Jego metalowa obudowa montowana jest na szynie DIN lub na ścianie, a moduł pracuje w zakresie temperatur od -25 do +75 °C.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i konserwacjaUrządzenia testujące

Moduł ET-2215H-16 to moduł wejść/wyjść Ethernet do pomiaru temperatury z 16 wejściami RTD. Każdy kanał może być konfigurowany indywidualnie i obsługuje czujniki Pt100, Ni120, Cu50 i Cu100. Tryb szybki zapewnia próbkowanie 90 Hz na kanał, natomiast tryb normalny pracuje z częstotliwością 1,5 Hz na kanał, dzięki czemu moduł można dopasować do wymaganej szybkości aplikacji.Eliminacja rezystancji przewodów RTD w układzie trójprzewodowym zapewnia dokładne odczyty przy różnych długościach kabli, a detekcja przerwy w przewodzie sygnalizuje uszkodzone połączenia czujnika. Wbudowany 2-portowy przełącznik 10/100 Base-Tx z funkcją LAN bypass pozwala łączyć urządzenia w łańcuch wzdłuż sieci, co ogranicza okablowanie i liczbę sprzętu przełączającego. Obsługiwane są Modbus TCP/UDP, MQTT oraz SNMP V2c, a moduł można konfigurować za pomocą wbudowanego serwera WWW.W zakładach o silnych zakłóceniach elektrycznych moduł zapewnia izolację I/O 3000 VDC i izolację Ethernet 1500 VDC, a także ochronę przed zakłóceniami EFT, ESD i przepięciami na poziomach podanych w specyfikacji. Obudowa jest metalowa, a montaż możliwy na szynie DIN lub ścianie.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i konserwacjaSprzęt testowy

Moduł ET-2215H to zdalny moduł wejść/wyjść Ethernet dla inżynierów, którzy potrzebują szybkich i dokładnych pomiarów temperatury z czujników RTD. Każdy z ośmiu kanałów obsługuje czujniki Pt100, Ni120, Cu50 i Cu100 i może być konfigurowany indywidualnie. W trybie szybkim każdy kanał próbkuje z częstotliwością 90 Hz, natomiast tryb normalny działa z częstotliwością 1,5 Hz na kanał.Kompensacja rezystancji przewodów w układzie trójprzewodowym zapewnia wiarygodne odczyty przy długich trasach kablowych, a detekcja przerwy w przewodzie sygnalizuje uszkodzone połączenie czujnika na dowolnym kanale. Dokładność wynosi ±0,05 % FSR w trybie normalnym i ±0,1 % FSR w trybie szybkim, obie w temperaturze 25 ℃, przy rozdzielczości 16 bitów.Wbudowany 2-portowy przełącznik z obejściem LAN umożliwia łańcuchowe łączenie modułów, co zmniejsza liczbę przełączników potrzebnych w szafie sterowniczej. Wbudowany serwer WWW obsługuje konfigurację, dostęp jest chroniony hasłem i filtrem IP, a oprogramowanie sprzętowe można aktualizować przez Ethernet. Izolacja galwaniczna wynosi 1500 VDC na Ethernet i 3000 VDC na wejściach/wyjściach, a moduł spełnia wymagania odporności na zaburzenia EFT, ESD i udary zgodnie z IEC 61000-4-4, -4-2 i -4-5.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynAutomatyka budynkowaZdalna diagnostyka i konserwacjaUrządzenia testowe

Moduł PET-2217 CR to zasilany przez PoE moduł wejść analogowych Ethernet, który obsługuje 8 kanałów różnicowych lub 16 kanałów pseudoróżnicowych. Każdy kanał można indywidualnie skonfigurować do pomiaru napięcia lub prądu, z zakresami od ±150 mV do ±10 V oraz 0 ~ +20 mA, +4 ~ +20 mA i ±20 mA. Rozwiązanie sprawdzi się u inżynierów, którzy potrzebują sieciowej akwizycji sygnałów analogowych bez osobnego sterownika po stronie wejść/wyjść.Wbudowane zabezpieczenia obejmują ochronę przed przepięciem do 120 VDC oraz przed przetężeniem do 50 mA przy 110 VDC (maks.), izolację I/O 3000 VDC oraz ochronę EMS zgodną z IEC 61000-4-2, -4 i -5. Moduł posiada 2-portowy przełącznik 10/100 Base-Tx z obejściem LAN (LAN bypass), dzięki czemu urządzenia można łączyć łańcuchowo wzdłuż linii sieciowej. Zapewnia także wbudowany serwer WWW, kontrolę dostępu z hasłem i filtrem IP oraz obsługę podwójnego watchdoga.Z myślą o integracji moduł obsługuje Modbus TCP, Modbus UDP, MQTT i SNMP V2c. Publikowanie i subskrypcja MQTT z automatycznym ponownym połączeniem oraz Keep-Alive, a także powiadomienia SNMP Trap o zmianach stanu wejść/wyjść lub restartach ułatwiają zdalne monitorowanie i utrzymanie ruchu. Częstotliwość próbkowania można ustawić na tryb normalny 20 Hz lub tryb szybki 200 Hz.ZastosowaniaAutomatyka fabrycznaAutomatyka maszynowaAutomatyka budynkowaZdalna diagnostyka i utrzymanie ruchuUrządzenia testujące
