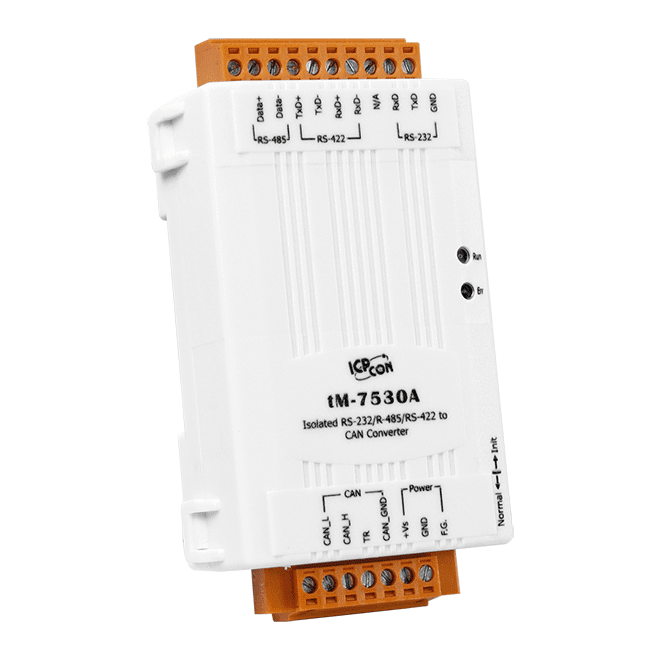

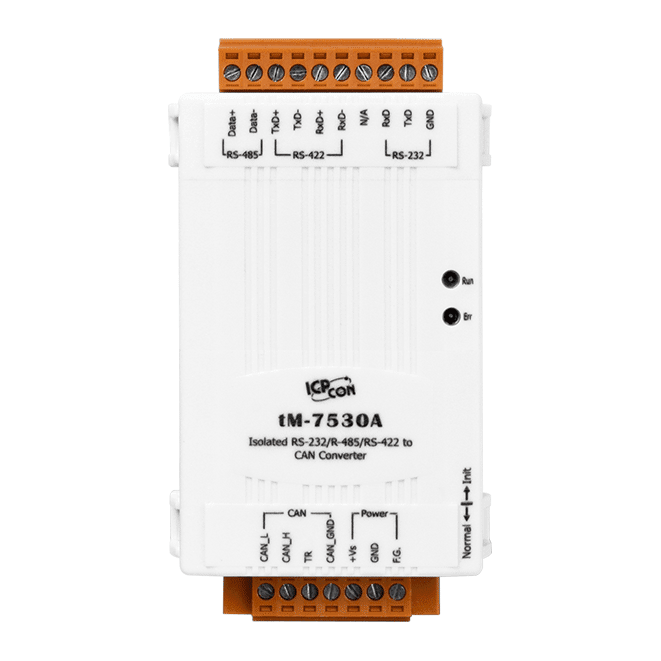

tM-7530A Convertitore intelligente compatto UART/CAN, CAN 2.0A/2.0B

I-7530A-G collega dispositivi seriali e reti CAN bus. La sua porta COM singola può essere impostata come RS-232, RS-485 o RS-422, e i messaggi CAN vengono inoltrati al lato seriale, così le apparecchiature esistenti possono partecipare a sistemi di controllo e monitoraggio basati su CAN senza modifiche ai dispositivi stessi.Il convertitore è conforme a CAN 2.0A/2.0B e ISO 11898-2 e supporta velocità CAN da 10 k a 1 M bps. I parametri di comunicazione CAN e seriale sono configurabili via software. L'isolamento galvanico (3 kV DC-DC e fotoaccoppiatore da 2500 Vrms sul lato CAN) protegge le apparecchiature seriali da guasti provenienti dalla rete CAN.Un watchdog hardware aiuta l'unità a riprendersi da disturbi in ambienti gravosi o elettricamente rumorosi. I LED di alimentazione, dati ed errore indicano lo stato di funzionamento, e l'alloggiamento per guida DIN con intervallo operativo da -25 a +75 °C è adatto ai quadri di controllo industriali.ApplicazioniCollegamento di dispositivi RS-232, RS-485 o RS-422 a reti CAN busSistemi di controllo e monitoraggio che combinano dispositivi di comunicazione seriale e CAN eterogeneiIntegrazione seriale-CAN isolata in quadri industriali

tM-7530 CR è un piccolo convertitore da RS-232 a CAN pensato per gli ingegneri che devono collegare dispositivi seriali a una rete CAN in spazi ridotti. Supporta CAN 2.0A e CAN 2.0B secondo ISO 11898-2, con velocità CAN da 10 kbps a 1 Mbps, incluse velocità definite dall'utente, e velocità RS-232 da 110 bps a 230400 bps.Il modulo è isolato sia sul lato alimentazione sia sul lato bus CAN, con isolamento di 3000 VDC per la conversione DC-DC e 2500 Vrms per l'accoppiamento fotoelettrico. Le sue funzioni sono pienamente compatibili con I-7530 e I-7530T e aggiunge una modalità solo ascolto per monitorare il traffico CAN e rilevare errori senza trasmettere. I parametri di comunicazione si impostano via software e i LED segnalano alimentazione, flusso dei dati ed errori su entrambi i lati.La modalità di connessione a coppia consente di servire contemporaneamente un PC e altri dispositivi RS-232, con gestione del carattere di fine definibile dall'utente. Buffer software su lato CAN e lato RS-232, un watchdog e l'applicazione di time stamp alle risposte sul lato RS-232 aumentano la robustezza per il funzionamento continuo.ApplicazioniCollegamento di dispositivi RS-232 a reti bus CANMonitoraggio e rilevamento errori su sistemi bus CAN tramite modalità solo ascoltoCollegamento contemporaneo di un PC e di altri dispositivi RS-232 tramite modalità di connessione a coppiaInstallazioni di controllo e monitoraggio con spazio ridotto in vari settori industriali

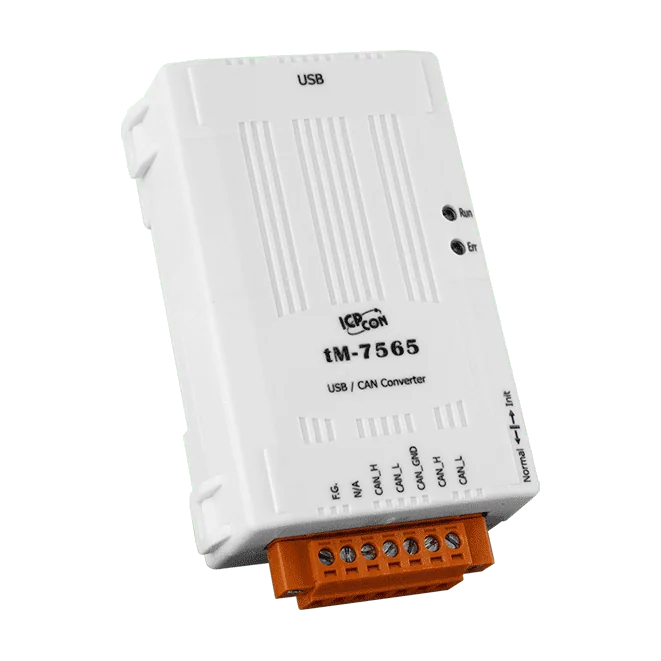

Il tM-7565 CR è un convertitore compatto da USB a CAN per ingegneri che devono collegare un laptop o un PC a una rete CAN in uno spazio ristretto. È conforme a CAN 2.0A e 2.0B e alla ISO 11898-2 e supporta velocità di trasmissione CAN da 10 k a 1 M bps, incluse le velocità definite dall'utente. Le sue funzioni sono pienamente compatibili con l'I-7565.L'alimentazione è prelevata dalla connessione USB e sia il lato di alimentazione sia il lato del bus CAN sono isolati. È integrata una resistenza di terminazione da 120 Ω selezionabile e i parametri di comunicazione per il lato CAN e per il lato USB si impostano via software. Buffer software su ciascun lato e un watchdog interno garantiscono un funzionamento stabile.La modalità di sola ascolto consente al convertitore di monitorare il traffico sul bus CAN e rilevare errori senza trasmettere. La modalità di connessione a coppia permette a due PC di comunicare tra loro via USB, con un'impostazione definita dall'utente per il carattere di fine messaggio. L'unità si monta su guida DIN ed è fornita con un cavo CA-USB18 da 1,8 m.ApplicazioniCollegamento di un laptop o di un PC a una rete CAN in spazi limitatiMonitoraggio dei messaggi e delle condizioni di errore sul bus CAN in modalità di sola ascoltoComunicazione tra due PC via USB in modalità di connessione a coppia

L'I-7530-FT-G CR collega le reti RS-232 e CAN, consentendo a un PC, un HMI o un controllore seriale di scambiare messaggi con dispositivi CAN senza una scheda d'interfaccia CAN dedicata. Supporta CAN 2.0A e CAN 2.0B ed è conforme alla tolleranza ai guasti a bassa velocità ISO 11898-3, con i parametri CAN e RS-232 impostabili via software.Progettato per installazioni industriali, il convertitore include un watchdog hardware che riavvia l'unità per mantenerla in funzione in ambienti gravosi o con elevati disturbi elettrici. I LED di alimentazione, di flusso dei dati e di errore, per i lati CAN e RS-232, facilitano la messa in servizio e la ricerca dei guasti. È supportata la modalità di comunicazione trasparente e i buffer di ricezione CAN e RS-232 contengono rispettivamente 1000 e 900 frame.Si noti che la comunicazione full-duplex con dispositivi RS-232 non è supportata. L'unità funziona con una tensione da +10 VDC a +30 VDC, opera tra -25 e +75 °C e si monta su guida DIN in un alloggiamento in plastica.ApplicazioniCollegamento di PC o HMI a dispositivi su bus CANIntegrazione di controllori embedded RS-232 in reti CANMonitoraggio e controllo di dispositivi CAN da host dotati di porta serialeSistemi di controllo e monitoraggio industriali
