I-7530A-G Convertitore intelligente da RS-232/485/422 a CAN
Convertitore intelligente che collega una porta seriale RS-232, RS-485 o RS-422 a un bus CAN 2.0A/2.0B fino a 1 Mbps, con isolamento 3 kV e inoltro trasparente seriale-CAN.
- Compatibile con CAN 2.0A/2.0B e pienamente conforme a ISO 11898-2, fino a 1 Mbps
- Una porta RS-232, RS-485 o RS-422, configurabile via software, con inoltro trasparente attraverso il bus CAN
- Raggruppa dispositivi RS-232/485/422 in gruppi di rete CAN individuali (RS-232/422 full-duplex non supportato)
- Isolamento galvanico 3 kV più isolamento con fotoaccoppiatore 2500 Vrms sul lato CAN
- Resistenza di terminazione CAN da 120 Ω selezionabile tramite jumper
- Watchdog hardware per il funzionamento continuo
254,00 € per pezzo
| 1-9 pz | 254,00 € | |
|---|---|---|
| 10-30 pz | 241,00 € | −5 % |
| 31+ pz | 229,00 € | −10 % |
Info sui prodotti "I-7530A-G Convertitore intelligente da RS-232/485/422 a CAN"
I-7530A-G collega dispositivi seriali e reti CAN bus. La sua porta COM singola può essere impostata come RS-232, RS-485 o RS-422, e i messaggi CAN vengono inoltrati al lato seriale, così le apparecchiature esistenti possono partecipare a sistemi di controllo e monitoraggio basati su CAN senza modifiche ai dispositivi stessi.
Il convertitore è conforme a CAN 2.0A/2.0B e ISO 11898-2 e supporta velocità CAN da 10 k a 1 M bps. I parametri di comunicazione CAN e seriale sono configurabili via software. L'isolamento galvanico (3 kV DC-DC e fotoaccoppiatore da 2500 Vrms sul lato CAN) protegge le apparecchiature seriali da guasti provenienti dalla rete CAN.
Un watchdog hardware aiuta l'unità a riprendersi da disturbi in ambienti gravosi o elettricamente rumorosi. I LED di alimentazione, dati ed errore indicano lo stato di funzionamento, e l'alloggiamento per guida DIN con intervallo operativo da -25 a +75 °C è adatto ai quadri di controllo industriali.
Applicazioni
- Collegamento di dispositivi RS-232, RS-485 o RS-422 a reti CAN bus
- Sistemi di controllo e monitoraggio che combinano dispositivi di comunicazione seriale e CAN eterogenei
- Integrazione seriale-CAN isolata in quadri industriali
| Alloggiamento: | Plastica |
|---|---|
| Ingresso di alimentazione: | +10 ~ +30 VDC |
| Interfaccia: | CAN, RS-232/485/422 |
| Isolamento: | 3000 VDC / 2500 Vrms |
| Montaggio: | Guida DIN |
| Porte: | 1 |
| Protocollo: | CAN 2.0A/2.0B |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Convertitore da seriale a CAN |
Specifiche tecniche
| Indicatori LED | |
|---|---|
| Stato | 1 x Alimentazione 1 x stato CAN |
| Porte COM | |
| Porte | 1 x RS-232 1 x RS-485 (ASIC di autoregolazione interno) 1 x RS-422 (ASIC di autoregolazione interno) (queste porte non possono essere utilizzate contemporaneamente) |
| Velocità di trasmissione | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps |
| Parità | Nessuna, Pari, Dispari |
| Bit di dati | 5, 6, 7, 8 |
| Bit di stop | 1,2 |
| Buffer di ricezione | 900 frame dati |
| CAN | |
| Porte | 1 |
| Specifica | CAN 2.0A/2.0B |
| Velocità di trasmissione | 10 k ~ 1 M bps |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | Resistenza di terminazione 120Ω selezionabile tramite jumper |
| Filtro | Sì |
| Buffer di ricezione | 1000 frame di dati |
| Alimentazione | |
| Campo di ingresso | +10 VDC ~ +30 VDC |
| Consumo | 1 W |
| Meccanico | |
| Involucro | Plastica |
| Dimensioni (mm) | 72 x 118 x 33 (W x L x H) |
| Installazione | Guida DIN |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -30 ~ +80 °C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
Login
Accessori
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.eu/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C Cavo CAN a 3 fili da DB9 femmina [Pin2, Pin3 e Pin7], 1 m")
Cavo CAN a 3 fili da DB9 femmina [Pin2, Pin3 e Pin7], 1 m.
CD-002 è un nucleo in ferrite apribile per la soppressione delle interferenze elettromagnetiche e a radiofrequenza su cavi rotondi. Il suo involucro in plastica con cerniera si chiude attorno al cavo e mantiene il ferrite saldamente in posizione, così può essere installato senza dover ricreare le terminazioni del cavo.Il nucleo è destinato al rumore a bassa frequenza generato da centraline motore, inverter e motori. Può essere installato su apparecchiature già in esercizio o aggiunto in fase di post-assemblaggio sui cavi dati e di alimentazione dei dispositivi elettronici, il che lo rende adatto in ambienti in cui EMI o RFI compromettono l'integrità del segnale.Ogni confezione contiene 10 nuclei, forniti in colore bianco e con temperatura di esercizio nominale compresa tra -40 °C e 75 °C. Il diametro massimo del cavo è Ø13 mm.ApplicazioniSoppressione del rumore a bassa frequenza dalle centraline motoreRiduzione del rumore da inverter e motoriRiduzione di EMI e RFI sui cavi dati delle apparecchiature elettronicheRiduzione di EMI e RFI sui cavi di alimentazione delle apparecchiature elettronicheRetrofit di installazioni esistenti
CNT-CAN CR è un connettore per bus CAN che permette di collegare rapidamente un nodo CAN alla linea di bus. La sua tecnologia a innesto rapido elimina la necessità di spellare i conduttori del bus, semplificando l'installazione.Il connettore ha un alloggiamento in plastica con una resistenza di terminazione integrata, selezionabile tramite un interruttore incorporato. Dispone di due ingressi cavo e di un connettore femmina D-Sub a 9 pin con uscita cavo a 90°, ed è disponibile con interfaccia di programmazione.È adatto a ingegneri che devono aggiungere un dispositivo CAN a una linea di bus CAN esistente con un minimo lavoro di cablaggio e una scelta chiara della terminazione del bus.ApplicazioniCollegamento di un nodo CAN a una linea di bus CANAggiunta di dispositivi CAN a una rete bus CAN esistente
Connettore M12 a 5 poli codifica A, a innesto con assemblaggio (femmina).
Prodotti simili

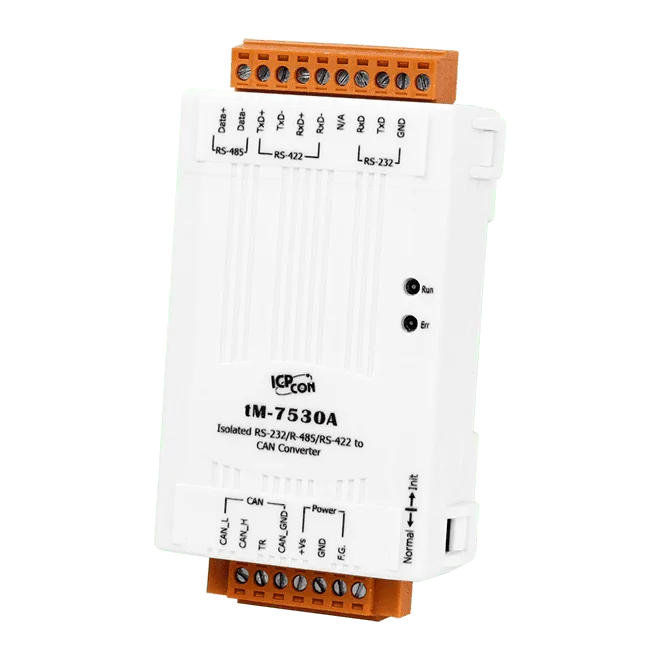

Il tM-7530A CR collega dispositivi seriali UART a reti bus CAN in un contenitore compatto per guida DIN, adatto ai quadri in cui lo spazio è limitato. È progettato secondo ISO 11898-2 e gestisce sia i frame CAN 2.0A sia CAN 2.0B, con velocità di trasmissione CAN definibili dall'utente oltre alle velocità preimpostate nell'intervallo 10 k ~ 1 M bps.Oltre alla semplice conversione di protocollo, l'unità offre una modalità listen-only per monitorare il traffico CAN e rilevare errori senza trasmettere, e una modalità di connessione a coppia che consente a un PC e ad altri dispositivi UART di condividere il collegamento. I parametri CAN e UART si impostano via software e una resistenza di terminazione da 120 Ω selezionabile è integrata. Le sue funzioni sono dichiarate pienamente compatibili con I-7530 e I-7530T.Il lato alimentazione e il lato bus CAN sono isolati, e un watchdog e LED di stato separati per alimentazione, flusso dati ed errori facilitano la messa in servizio e la ricerca guasti. L'intervallo operativo di -25 ~ +75 °C è adatto ai tipici armadi industriali.ApplicazioniCollegamento di dispositivi UART o seriali a una rete CANMonitoraggio dei messaggi del bus CAN e rilevamento errori in modalità listen-onlyCondivisione di un collegamento seriale tra un PC e altri dispositivi UART in modalità di connessione a coppiaInstallazioni con spazio limitato nei quadri di controllo
