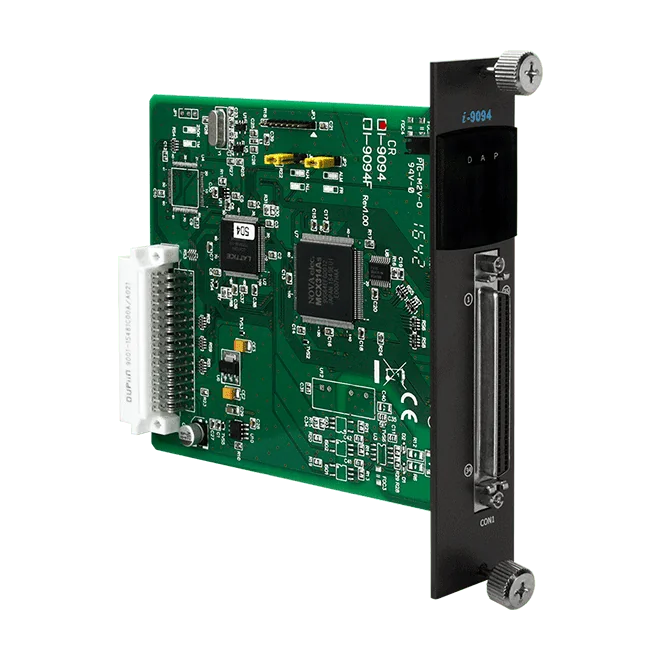

I-9094 Modulo di controllo del moto a 4 assi per PAC XP-9000/WP-9000
Modulo di controllo del moto a 4 assi di tipo a impulsi per PAC ICP DAS XP-9000/WP-9000, con uscita impulsi a 4 MHz, contatori encoder a 32 bit e controllo di accelerazione a T/S-curve.
- Controllo indipendente di quattro assi, con frequenza massima di uscita impulsi di 4 Mpps per asse
- Interpolazione lineare su due o tre qualsiasi dei quattro assi, e interpolazione circolare su due assi qualsiasi
- Accelerazione e decelerazione T/S-curve programmabili
- Contatore encoder a 32 bit per asse con ingresso impulsi in fase A/B o up/down
- Homing automatico programmabile per ciascun asse, con confronto di posizione e limiti software
- Supporto alle funzioni hand wheel e jog
632,00 € per pezzo
| 1-9 pz | 632,00 € | |
|---|---|---|
| 10-30 pz | 601,00 € | −5 % |
| 31+ pz | 569,00 € | −10 % |
Info sui prodotti "I-9094 Modulo di controllo del moto a 4 assi per PAC XP-9000/WP-9000"
I-9094 è un modulo di controllo del moto a 4 assi di tipo a impulsi per i controllori programmabili di automazione XP-9000 e WP-9000. È adatto agli ingegneri che necessitano di un controllo del moto di uso generale, con assi indipendenti, movimenti interpolati e feedback da encoder su una piattaforma PAC.
La maggior parte delle funzioni di movimento viene eseguita da un ASIC dedicato al moto anziché dal processore del PAC, per cui il carico della CPU rimane contenuto. Mentre i motori sono in azionamento, lo stato del moto e gli altri canali I/O del PAC possono comunque essere monitorati. È possibile installare più moduli di movimento su un singolo controllore.
Le funzioni integrate comprendono interpolazione lineare e circolare, interpolazione continua, profili T/S-curve programmabili, homing automatico, confronto di posizione e limiti software. Un insieme di azioni sincrone consente di configurare sul modulo risposte attivate da eventi.
Applicazioni
- Applicazioni di controllo del moto di uso generale
| Ingresso di alimentazione: | +5 V |
|---|---|
| Interfaccia: | 68 pin SCSI-II |
| Isolamento: | 2500 Vrms ottico |
| Temperatura di esercizio: | -20 ~ +75 °C |
| Tipo di prodotto: | Modulo di controllo del movimento |
Specifiche tecniche
| Software | |
|---|---|
| Sviluppo | Lib/DLL Visual C++ DLL C#, VB.Net Visual Basic 6.0 |
| Utility | Utility EzGo |
| Hardware | |
| Connettore | Connettore SCSI-II a 68 pin |
| Generale | |
| N. di assi | 4 |
| Modalità operativa | Anello semichiuso |
| Azione sincrona | 10 fattori di attivazione e 14 azioni |
| Profilo di velocità | Curva T/S |
| Modalità di controllo posizione | Modalità incrementale e modalità assoluta |
| Tipo di comando | Comando a impulsi |
| Ricerca automatica della posizione di home | Sì |
| Filtro del segnale di ingresso | 2 ~ 16 ms, 8 stadi |
| I/O assi | |
| Uscita interfaccia servo | SVON |
| Ingresso da interruttore meccanico | Home, LMT+/-, NHOME, EMG |
| Uscita di confronto posizione | 10 KHz (solo X e Y) |
| Ingresso interfaccia servo | INP, ALM |
| Ingresso encoder | |
| Modalità | Fase A/B, Su/Giù |
| Modalità contatore ad anello | 32 bit |
| Frequenza di conteggio | 4 MHz (max.) |
| Larghezza del contatore | 32 bit |
| Uscita a impulsi | |
| Modalità | CW/CCW, PULSE/DIR |
| Larghezza del contatore | 32 bit |
| Velocità | 4 MHz (max.) |
| Interpolazione | |
| Circolare | Qualsiasi 2 assi |
| Continuo | Sì |
| Lineare | Qualsiasi da 2 a 3 di 4 assi |
| Ingresso digitale | |
| Canali | - |
| Isolamento | Isolamento ottico 2500 Vrms |
| Uscita digitale | |
| Canali | - |
| Isolamento | Isolamento ottico 2500 Vrms |
| Alimentazione | |
| Consumo | +5 V @ 500 mA |
| Ambiente | |
| Temperatura di esercizio | -20 ~ +75°C |
| Temperatura di stoccaggio | -30 ~ +85°C |
| Umidità | 10 ~ 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
