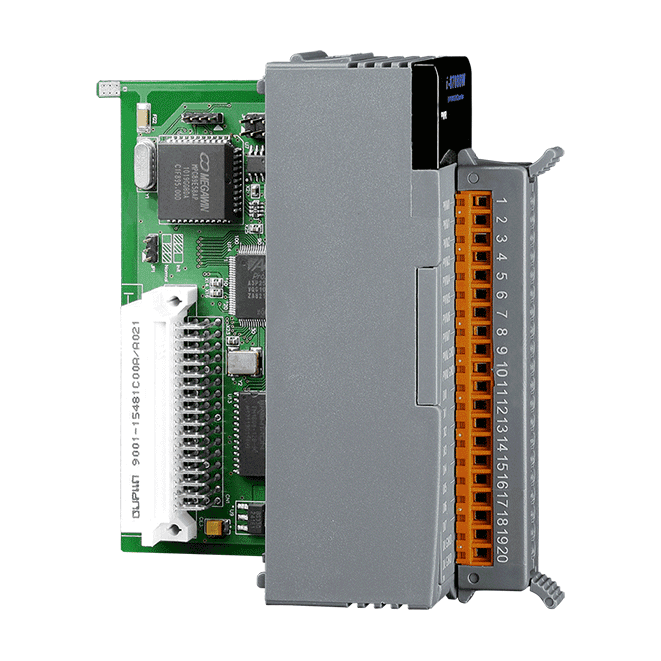

I-87088W-G/S Modulo di uscita PWM a 8 canali e ingresso contatore ad alta velocità, fino a 50 V

I-87088W-G CR è un modulo con 8 canali di uscita PWM e 8 canali di ingresso contatore per la serie high profile I-8K/I-87K. Le uscite PWM generano forme d'onda a duty cycle e frequenza variabili, in grado di pilotare circuiti di controllo di tipo analogico, come la posizione o la velocità di un motore, la luminosità di lampade e la velocità di ventole, senza la necessità di una scheda di uscita analogica separata.Ogni canale PWM può funzionare in modalità burst o continua e può essere avviato tramite trigger hardware o software. Le uscite possono essere impostate singolarmente o comandate in modo sincrono. Tutti i canali di ingresso digitali possono operare come contatori ad alta velocità fino a 1 MHz, con conteggi a 32 bit.Il modulo comunica tramite una porta RS-485 con protocollo DCON a 1200 ~ 115200 bps. Sono inclusi un watchdog del modulo e un watchdog di comunicazione programmabile, mentre l'isolamento interno al modulo è di 3750 VDC. La variante -G è conforme alla direttiva RoHS. Per una tensione di carico PWM fino a +50 V è da considerare la variante separata I-87088W-G/S; questo codice è specificato per una tensione di carico da +3,5 ~ +5 VDC.ApplicazioniControllo motoriControllo di posizione e velocitàRegolazione della luminosità delle lampadeControllo della velocità delle ventole

L'I-87082W-G CR è un modulo di ingresso per contatore e frequenza a due canali, pensato per i tecnici che necessitano di conteggio impulsi ad alta velocità o di misura della frequenza all'interno di un sistema I/O PAC I-8K/I-87K. Ogni canale può essere configurato per il funzionamento a contatore o a frequenza, con conteggi a 32 bit e ingressi fino a 100 kHz.Ogni ingresso può essere scelto come isolato o non isolato, in funzione della sorgente del segnale. Gli ingressi isolati garantiscono un isolamento di 3750 Vrms e accettano livelli ON da +3,5 VDC a +30 VDC. Gli ingressi non isolati utilizzano una soglia programmabile compresa tra 0 e +5 VDC. Un filtro digitale programmabile e un filtro passa-basso contribuiscono a eliminare i disturbi con larghezze d'impulso inferiori alla minima durata alta o bassa.Due uscite open-collector di tipo sink forniscono la segnalazione di allarme programmabile, e il modulo include una porta RS-485 che utilizza il protocollo DCON. Un doppio watchdog, con un watchdog di modulo da 1,6 secondi e un watchdog di comunicazione programmabile, aggiunge supervisione per installazioni non presidiate.ApplicazioniAutomazione degli edificiAutomazione di fabbricaAutomazione di macchineManutenzione remotaDiagnostica remotaApparecchiature di collaudo

L'I-87084W-G CR è un modulo di ingresso ad alta velocità a 32 bit, indicato per i tecnici che devono contare impulsi, misurare la frequenza o leggere la posizione di un encoder su un backplane I/O per PAC. Ognuno dei suoi otto canali può essere configurato individualmente, pertanto alcuni possono operare come contatori progressivi mentre altri misurano la frequenza, funzionano come contatori progressivi/regressivi o leggono segnali di encoder.Il modulo offre un filtro digitale programmabile che sopprime gli impulsi di disturbo più stretti della minima durata a livello alto o basso, e questo filtro funziona sia con gli ingressi isolati sia con quelli non isolati. In modalità contatore, un backup a batteria virtuale preserva i valori dei contatori. L'isolamento si seleziona tramite jumper e il modulo è dimensionato per un isolamento interno di 2000 VDC.La comunicazione avviene tramite una singola porta RS-485 con protocollo DCON da 1200 a 115200 bps. Il modulo è dimensionato per una temperatura di esercizio da -25 ~ +75 °C ed è certificato CE, UKCA, FCC, RoHS e WEEE.ApplicazioniMisura di conteggioMisura di frequenzaControllo del movimento tramite encoder

L'I-87089W-G è un modulo di ingresso per corda vibrante destinato agli ingegneri che devono leggere sensori a frequenza di risonanza e trasmettere i risultati a un sistema di controllo tramite collegamento seriale. Misura le frequenze delle corde dei sensori da 450 ~ 6000 Hz e fornisce per ciascun sensore una lettura di temperatura tramite i relativi fili di temperatura.Il modulo supporta da 8 a 32 ingressi per corda vibrante. È possibile collegare unità DN-1618UB aggiuntive per estendere un singolo I-87089W/S fino a 32 canali. L'eccitazione utilizza un'onda quadra potenziata e il modulo isola i canali tra loro con 1 kV e 3000 VDC all'interno del modulo.La comunicazione avviene tramite una porta RS-485 con protocollo DCON a 1200 ~ 115200 bps, con formato dati N, 8, 1. Sono inclusi un watchdog del modulo e un watchdog di comunicazione programmabile. L'unità è specificata per un intervallo operativo di -25 ~ +75 °C.ApplicazioniLettura di sensori a corda vibrante, dove la tensione del filo viene ricavata dalla frequenza di risonanza
