DN-8P8C/S Scheda 8 canali DO e 8 canali di ingresso contatore

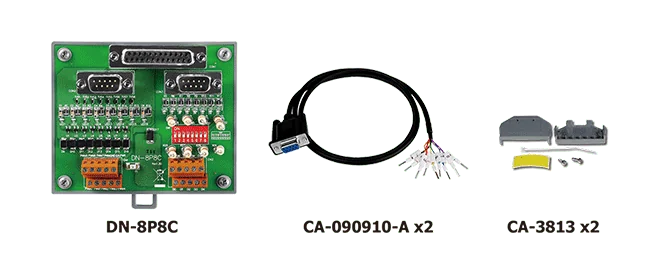

DN-8P8C-CA CR è una scheda figlia DAQ che estende i moduli controller ICP DAS compatibili con 8 canali di uscita digitale e 8 canali di ingresso contatore. È destinata a ingegneri che realizzano sistemi di controllo analogici economici e che necessitano di uscite PWM o di conteggio impulsi veloce a tensioni di carico superiori a quelle supportate dal modulo ospite.La scheda funziona con i moduli I-8088W, I-87088W, CAN-2088 e I-7088. La tensione di carico per le uscite PWM e per il contatore ad alta velocità può essere portata da +3,5 V fino a +50 V. Ciascuna uscita digitale è di tipo sink, con portata nominale di 200 mA per canale, e gli ingressi digitali hanno una velocità di risposta di 500 kHz. Un interruttore SW1 seleziona tra due intervalli di tensione d'ingresso, così la scheda può essere adattata al livello del segnale utilizzato.Ogni morsetto è protetto contro le scariche elettrostatiche (ESD) fino a ±4 kV a contatto (IEC 61000-4-2). La scheda è specificata per un funzionamento da -25 a +75 °C e può essere montata su guida DIN o a parete. Questo codice d'ordine include due cavi CA-090910-A e due coperchi di connettore CA-3813.ApplicazioniSistemi di controllo analogiciControllo di carichi pilotati in PWMConteggio di impulsi ad alta velocitàEstensione dell'I/O dei moduli ICP DAS compatibili a tensioni di carico più elevate

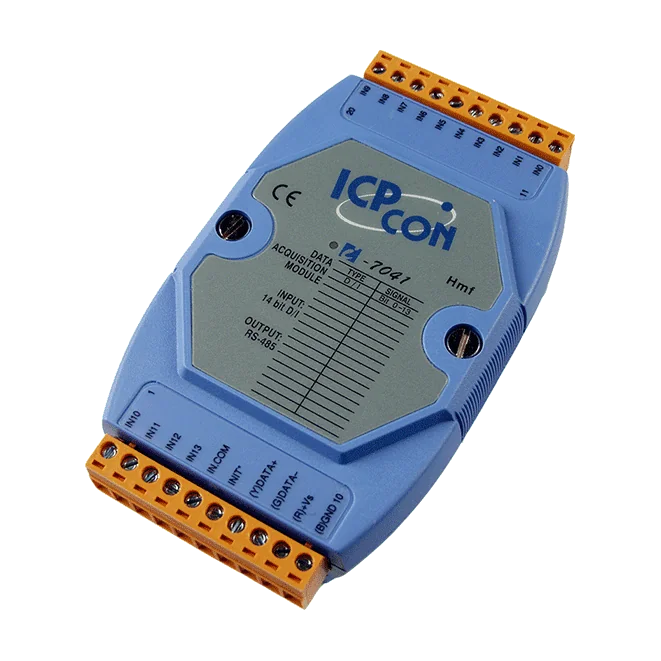

Il I-7041 CR è un modulo di ingresso digitale a 14 canali con isolamento tramite fotoaccoppiatori, progettato per portare segnali on/off di campo in una rete RS-485 DCON. Il cablaggio può essere configurato per ingressi di tipo sink o source, così lo stesso modulo si adatta a diverse configurazioni di dispositivi di campo.Ogni canale può essere utilizzato come contatore a 16 bit con conteggio massimo di 65535 e frequenza di ingresso di 100 Hz, con larghezza minima di impulso di 5 ms. Il modulo include un doppio watchdog integrato, con watchdog di modulo e di comunicazione programmabili, e garantisce un isolamento intra-modulo di 3750 VDC.Questa variante con copertura blu non dispone di indicatori LED e utilizza le soglie di ingresso standard, con livello ON massimo di +1 VDC e livello OFF di +4 ~ 30 VDC. Viene alimentato con +10 ~ +30 VDC con protezione contro l'inversione di polarità e assorbe 0,2 W. È indicato per:Controllo on/offAutomazione industriale e macchinariBuilding automationSistemi per l'industria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controlloApplicazioniControllo on/offAutomazione industrialeMacchinari industrialiBuilding automationSistemi per l'industria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controllo

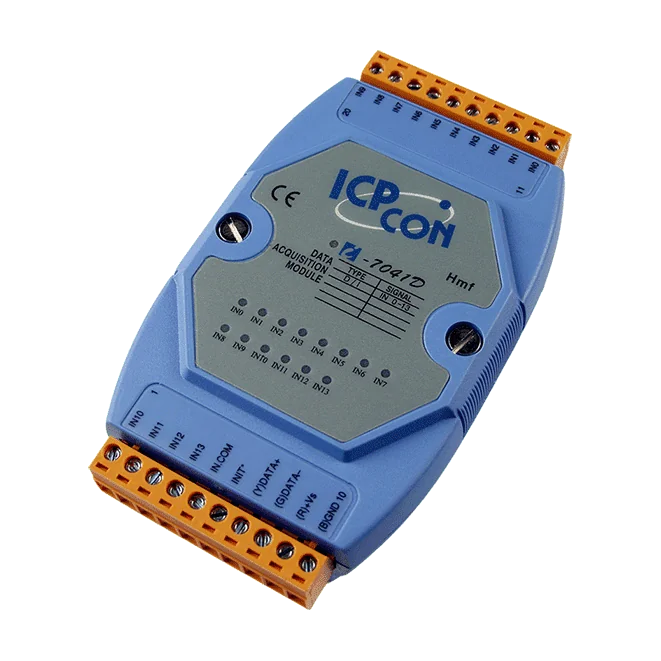

Il I-7041D CR è un modulo di ingresso digitale isolato a 14 canali della serie I-7000 RS-485, pensato per ingegneri che necessitano di un rilevamento affidabile di stati on/off con stato visibile direttamente sul modulo. Ogni canale è isolato tramite fotoaccoppiatore e può essere cablato per funzionare in ingresso di tipo sink o source, così la stessa unità si adatta a diversi schemi di cablatura dei dispositivi di campo.Ogni canale può inoltre essere utilizzato come contatore a 16 bit con conteggio massimo di 65535, rendendo il modulo utile per il conteggio di impulsi ed eventi. Gli indicatori LED mostrano in tempo reale lo stato di ciascun ingresso digitale e l'isolamento intra-modulo di 3750 VDC favorisce un'integrazione più sicura nei quadri di controllo.Questa variante con copertura blu utilizza il livello di ingresso standard 4~30 VDC e assorbe 1,0 W. Comunica tramite una singola porta RS-485 con protocollo DCON a 1200~115200 bps e si monta su guida DIN con un intervallo di funzionamento da -25 a +75 °C.ApplicazioniControlli on/off di ogni tipoAutomazione industrialeMacchinari industrialiBuilding automationSistemi per l'industria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controllo

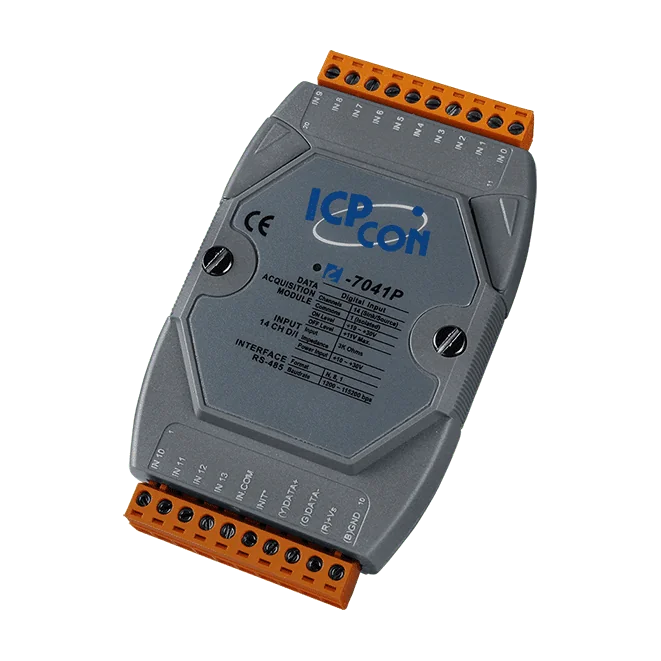

L'I-7041P-G CR è un modulo di ingresso digitale isolato a 14 canali della serie I/O remoti RS-485 I-7000. Ogni canale è isolato tramite fotoaccoppiatore e può essere cablato come ingresso di tipo sink o di tipo source, così un solo modulo si adatta a un'ampia gamma di dispositivi di campo. Questa versione P con copertura grigia è destinata a segnali a contatto bagnato da 19~30 VDC e non dispone di LED indicatori di canale.Ogni canale può essere utilizzato anche come contatore a 16 bit, con un conteggio massimo di 65535, che rende il modulo utile per il conteggio di impulsi ed eventi senza hardware aggiuntivo. Il doppio watchdog integrato aiuta a mantenere sotto controllo il modulo e la sua comunicazione in installazioni non presidiate.Il modulo comunica su una singola porta RS-485 utilizzando il protocollo DCON da 1200 a 115200 bps, con formato dati N, 8, 1. È classificato per un intervallo operativo di -25 ~ +75 °C e si monta su guida DIN.ApplicazioniControllo on/offAutomazione industrialeMacchinari industrialiBuilding automationSistemi per l'industria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controllo
