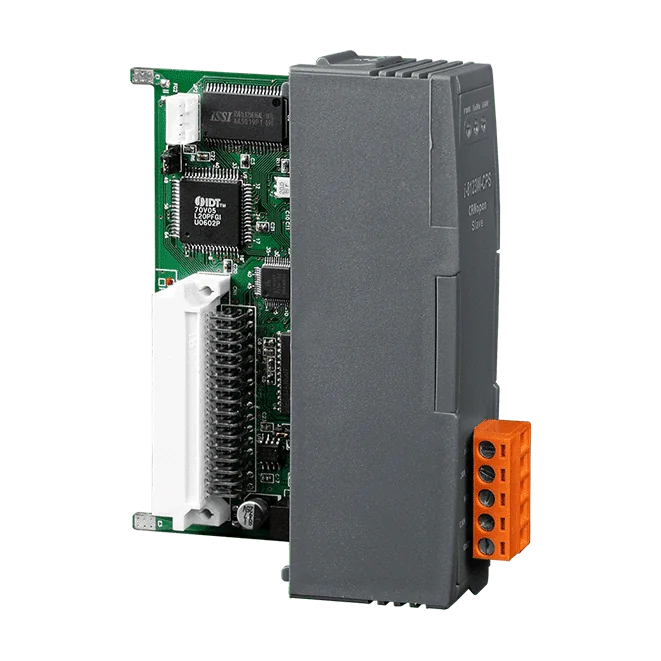

I-8123W-CPS-G Modulo Slave CANopen, 1 porta, tipo bus parallelo
Modulo slave CANopen a 1 porta per PAC WinPAC, ViewPAC e XPAC, con supporto DS-301 v4.02, ID nodo da 1 a 127 e isolamento fotoelettrico da 2500 Vrms sul lato CAN.
- Singola porta slave CANopen con supporto DS-301 v4.02 e ID nodo da 1 a 127
- Protocolli Node Guarding e Heartbeat Consumer con trigger di evento EMCY, Node Guarding e Heartbeat
- Modalità PDO SYNC attivate da evento, richieste remote, cicliche e acicliche con mapping PDO dinamico
- L'uscita PDO a singolo byte consente di modificare un byte senza influire sugli altri
- Protocollo di segmento SDO e buffer di ricezione messaggi CANopen da 256 record
- Controllore NXP SJA1000T, da 10 k a 1 M baud, resistenza di terminazione integrata da 120 Ω
376,00 € per pezzo
| 1-9 pz | 376,00 € | |
|---|---|---|
| 10-30 pz | 357,00 € | −5 % |
| 31+ pz | 338,00 € | −10 % |
Info sui prodotti "I-8123W-CPS-G Modulo Slave CANopen, 1 porta, tipo bus parallelo"
Il I-8123W-CPS-G aggiunge una singola porta slave CANopen ai PAC ICP DAS supportati, in modo che un ingegnere possa collegare un controllore WinPAC, ViewPAC o XPAC a una rete CANopen come dispositivo slave. È una scelta pratica quando un PAC necessita di connettività CANopen senza un gateway separato, e si adatta al controllo distribuito in tempo reale in applicazioni industriali, di building automation e veicolari.
Il modulo segue la specifica CiA DS-301 v4.02 e supporta ID nodo da 1 a 127, con un ID nodo slave programmabile. Node Guarding, Heartbeat Consumer, EMCY e il comportamento PDO/SYNC possono essere configurati tramite trigger di evento e diverse modalità di trasmissione PDO; il mapping PDO dinamico e l'uscita PDO a singolo byte aiutano a mantenere efficienti gli aggiornamenti dei dati di processo.
Codice d'ordine I-8123W-CPS-G CR. L'interfaccia CAN utilizza il controllore NXP SJA1000T con resistenza di terminazione integrata da 120 Ω, un intervallo di baud rate da 10 k a 1 M e isolamento fotoelettrico da 2500 Vrms sul lato CAN. Sono forniti dimostrativi del produttore in eVC++, VB.Net e C# per facilitare lo sviluppo applicativo.
Applicazioni
- Automazione industriale
- Building automation
- Veicoli
- Marittimo
- Reti di controllo embedded
| Interfaccia: | CAN |
|---|---|
| Isolamento: | 2500 Vrms (lato CAN) |
| Porte: | 1 |
| Protocollo: | CANopen |
| Temperatura di esercizio: | -25 ~ +75 °C |
| Tipo di prodotto: | Modulo slave CANopen |
Specifiche tecniche
| Software | |
|---|---|
| Driver | WinPAC, ViewPAC, XPAC-CE6 (la serie XPAC supporta un solo I-8123W-CPS) |
| SDK | eVC++4.0, VC++, VB.net, C#.net |
| Modulo CPU | |
| CPU | 80186, 80 MHz o compatibile |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Timer watchdog | Watchdog hardware |
| Indicatori LED | |

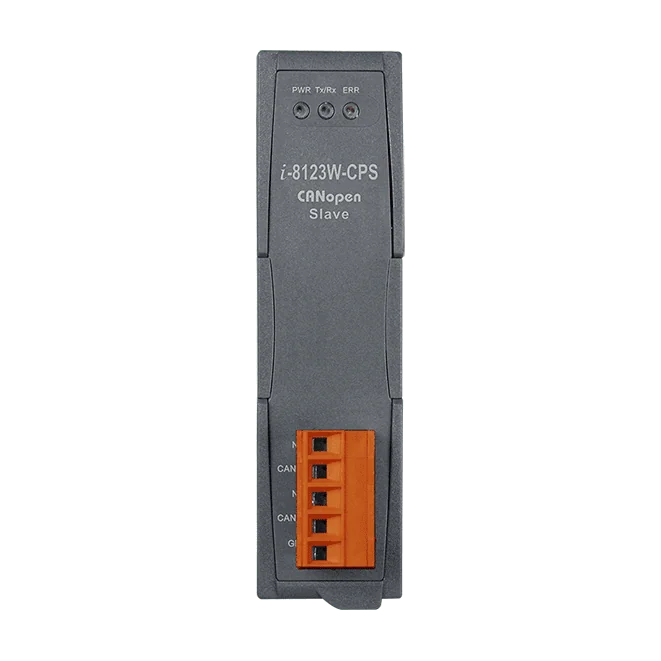

| Stato | LED PWR, LED Rx/Tx, LED ERR |
| CANopen | |
| Controllore | NXP SJA1000T con clock a 16 MHz |
| Porte | 1 |
| Velocità di trasmissione | 10 k ~ 1 M |
| Isolamento | 3000 VDC per DC-DC, 2500 Vrms per fotoaccoppiatore |
| Resistore di terminazione | 120 Ω integrata |
| Protocollo | CiA 301 v4.02 |
| NMT | Slave |
| Alimentazione | |
| Consumo | 2W |
| Meccanico | |
| Dimensioni (mm) | 31 x 115 x 91 (W x L x H) |
| Ambiente | |
| Temperatura di esercizio | -25 ~ +75 °C |
| Temperatura di stoccaggio | -40 ~ +80 °C |
| Umidità | Dal 5 al 90% UR, senza condensa |
Specifiche come pubblicate dal produttore. Soggette a modifiche.
