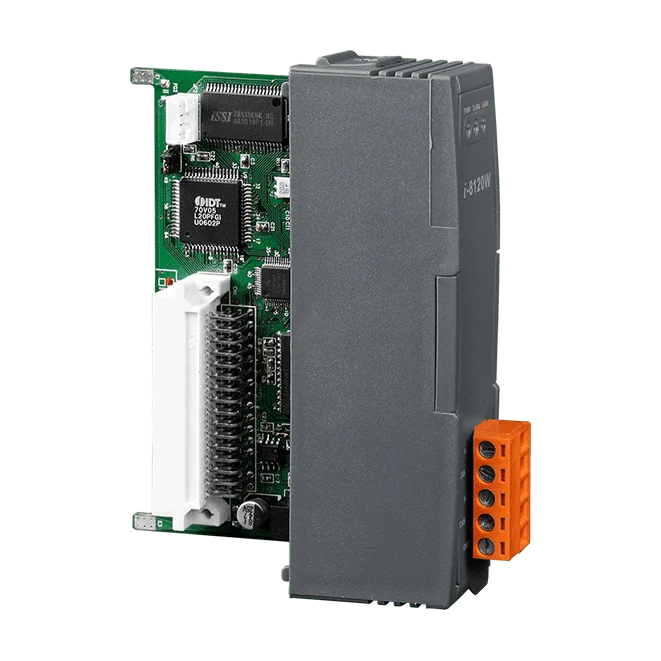

I-8120W-G Modulo CAN programmabile a 1 porta, tipo bus parallelo per sistemi PAC

L'I-87120-G aggiunge una singola porta CAN alle unità host ICP DAS delle famiglie I-8000 e iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 e XPAC-8000-CE6. Una volta installato, l'host può operare come convertitore CAN, come dispositivo slave CAN o come dispositivo master CAN su una rete CAN.Il modulo utilizza un controller NXP SJA1000T e supporta CAN 2.0A e CAN 2.0B secondo ISO-11898-2, con baud rate definibili dall'utente da 10 k a 1 M bps. Sono disponibili buffer di ricezione e di comando da 4096 record ciascuno, e vengono forniti librerie di funzioni C/C++, demo e un'utility per facilitare la realizzazione di applicazioni di invio e ricezione CAN.L'I-87120-G è il codice d'ordine di questa versione a porta singola. Offre un isolamento tramite fotoaccoppiatori da 2500 Vrms e una resistenza di terminazione da 120 Ω selezionabile tramite jumper, con un intervallo di temperatura operativa da -25 a +75 °C.ApplicazioniApplicazioni con protocolli DeviceNet, CANopen, CAN J1939 e SDSComunicazione su bus CANAutomazione industrialeMacchinari industrialiAutomazione degli edificiIndustria alimentare e delle bevandeFabbricazione di semiconduttoriSistemi di controllo

Il I-8123W-CPS-G aggiunge una singola porta slave CANopen ai PAC ICP DAS supportati, in modo che un ingegnere possa collegare un controllore WinPAC, ViewPAC o XPAC a una rete CANopen come dispositivo slave. È una scelta pratica quando un PAC necessita di connettività CANopen senza un gateway separato, e si adatta al controllo distribuito in tempo reale in applicazioni industriali, di building automation e veicolari.Il modulo segue la specifica CiA DS-301 v4.02 e supporta ID nodo da 1 a 127, con un ID nodo slave programmabile. Node Guarding, Heartbeat Consumer, EMCY e il comportamento PDO/SYNC possono essere configurati tramite trigger di evento e diverse modalità di trasmissione PDO; il mapping PDO dinamico e l'uscita PDO a singolo byte aiutano a mantenere efficienti gli aggiornamenti dei dati di processo.Codice d'ordine I-8123W-CPS-G CR. L'interfaccia CAN utilizza il controllore NXP SJA1000T con resistenza di terminazione integrata da 120 Ω, un intervallo di baud rate da 10 k a 1 M e isolamento fotoelettrico da 2500 Vrms sul lato CAN. Sono forniti dimostrativi del produttore in eVC++, VB.Net e C# per facilitare lo sviluppo applicativo.ApplicazioniAutomazione industrialeBuilding automationVeicoliMarittimoReti di controllo embedded

Il I-8123W-G CR aggiunge una porta master CANopen ai controllori WinPAC, ViewPAC e XPAC ICP DAS compatibili tramite il bus parallelo. È pensato per ingegneri che necessitano di un master CANopen su un PAC esistente senza un gateway separato, e comunica con i dispositivi slave secondo la specifica CiA 301 v4.02.Il modulo utilizza un controller CAN NXP SJA1000T con transceiver di classe 82C250/251 e offre una singola porta CAN su un connettore a morsetti a vite a 5 pin, con resistenza di terminazione da 120Ω integrata. Le funzioni di scansione, ascolto e monitoraggio degli eventi facilitano la messa in servizio e la supervisione di una rete in funzione, mentre il mapping PDO dinamico e diverse modalità SYNC consentono di adattare lo scambio dei dati di processo all'applicazione.L'isolamento elettrico è di 3000 VDC per la conversione DC-DC e di 2500 Vrms per il fotoaccoppiatore. Il modulo supporta inoltre la CANopen Motion Library, conforme a CiA 402, che copre il controllo di posizione, velocità, coppia e sincronizzato. Sono forniti driver per WinPAC, ViewPAC, XPAC e XPAC-CE6, con supporto SDK per eVC++4.0, VC++, VB.net e C#.net.ApplicazioniMacchinari industrialiApparecchiature da laboratorio e ricercaApparecchiature per la ristorazioneMarittimoMedicaleVeicoli speciali

L'I-8124W-G aggiunge una porta master DeviceNet ai controllori WinPAC, ViewPAC e XPAC-CE6 tramite il bus parallelo. Integra un controller CAN con una porta DeviceNet isolata, così un ingegnere può gestire una rete DeviceNet direttamente da un PAC senza un gateway fieldbus separato.Il master supporta fino a 64 nodi, con MAC ID master programmabile e funzioni Group 2 e UCMM. Sono disponibili le modalità operative Poll, Bit-Strobe e Change Of State/Cyclic I/O; il modulo può eseguire la scansione automatica dei dispositivi slave, aggiungere o rimuovere dispositivi con la rete in linea e riconnettersi automaticamente dopo un'interruzione della connessione.Adatto all'integrazione di valvole e sensori e alla comunicazione con azionamenti, il modulo è fornito con codice d'ordine I-8124W-G CR. Le specifiche principali includono una velocità di 125k, 250k o 500k baud, una resistenza di terminazione da 120 Ω commutabile, isolamento DC-DC di 3000 VDC e un intervallo di funzionamento da -25 a +75 ℃.ApplicazioniApplicazioni DeviceNet CVDComunicazione con azionamenti PowerFlex400Applicazioni con valvole SMCApplicazioni con valvole IFC-125Applicazioni con valvole MKS FRCAApplicazioni con sensori di distanza SICKReti di controllo per automazione industriale, automazione degli edifici, veicoli, marina ed embedded
