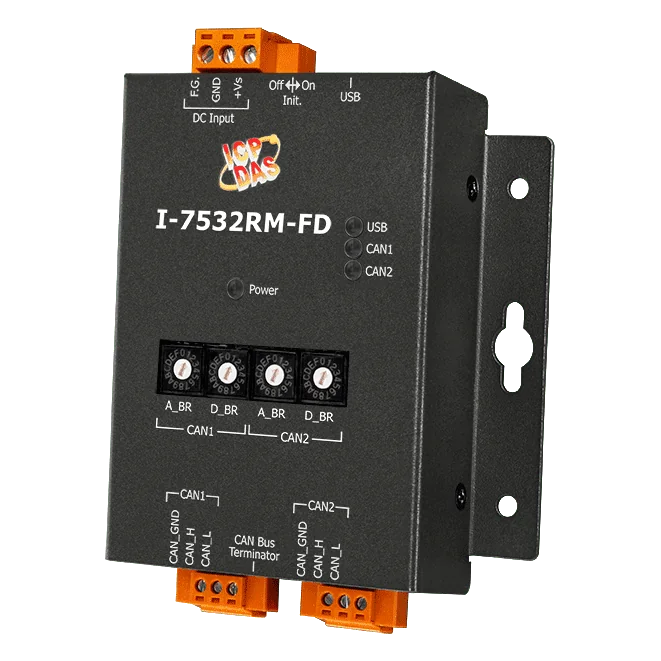

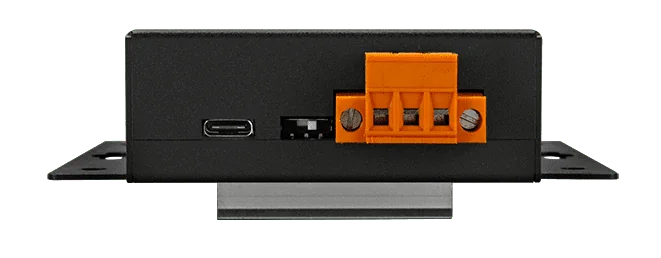

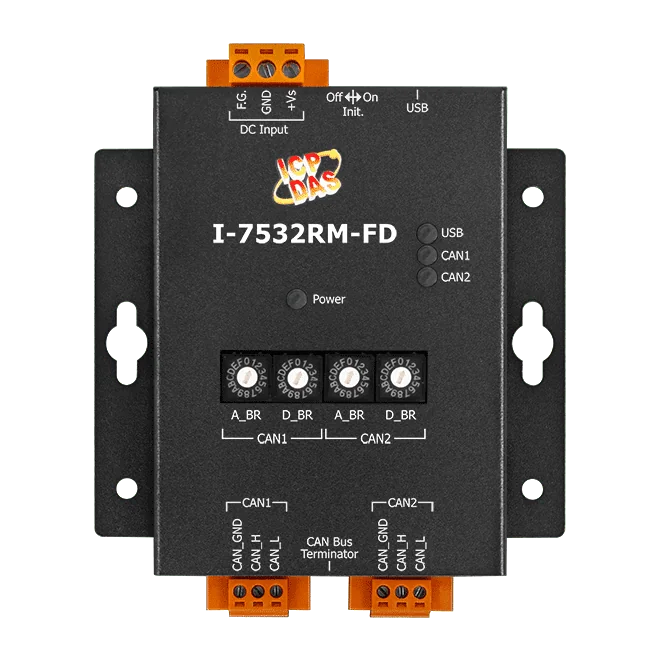

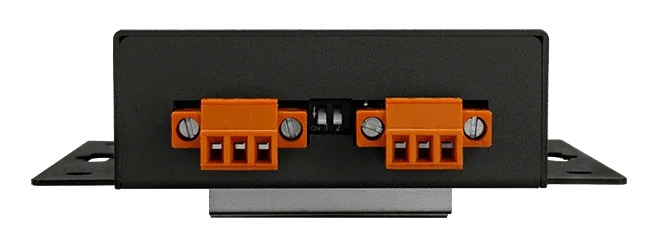

I-7532RM-FD Bridge CAN/CAN FD a 2 porte con selettore rotativo del baud rate

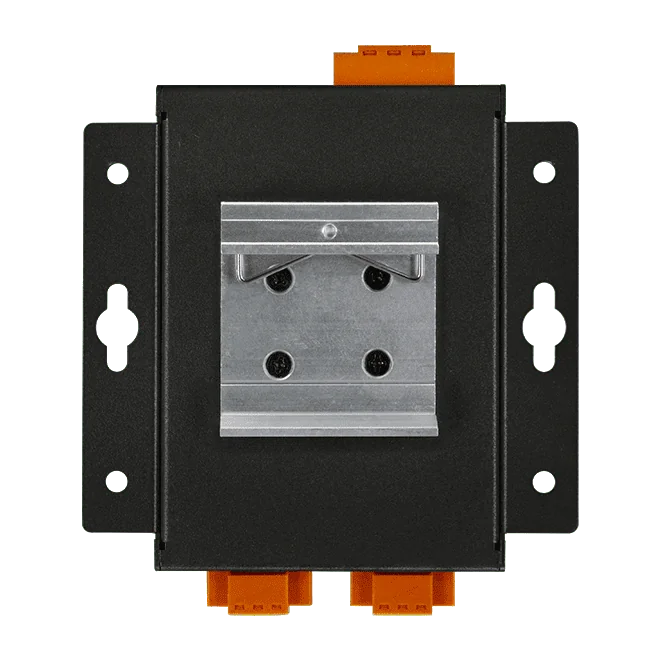

Il I-7532M-FD è un bridge CAN/CAN FD locale che collega due reti CAN o CAN FD. Permette di aumentare la capacità di carico del bus, estendere la distanza di comunicazione o unire segmenti che operano a velocità di trasmissione diverse. Trasforma i messaggi in tutte e quattro le direzioni: CAN verso CAN, CAN verso CAN FD, CAN FD verso CAN e CAN FD verso CAN FD.Oltre al semplice inoltro, il bridge supporta regole di inoltro, mappatura, fusione e suddivisione dei frame. La fusione combina più messaggi CAN in un unico messaggio CAN FD, mentre la suddivisione scompone un messaggio CAN FD in più messaggi CAN. È possibile configurare filtri sui messaggi e impostare in modo indipendente il baud rate di ciascuna porta. La configurazione avviene via USB tramite lo strumento I-7532-FD Utility.Il modulo è realizzato in custodia metallica, è certificato per il funzionamento da -25 ~ +75 °C e si installa a parete o su guida DIN. Il codice d'ordine I-7532M-FD CR identifica il bridge CAN/CAN FD a 2 porte conforme RoHS.ApplicazioniCollegamento di reti CAN e CAN FD con baud rate diversiEstensione della distanza del bus CAN e aumento della capacità di carico del busIntegrazione di dispositivi di comunicazione eterogenei per il controllo e il monitoraggio industriale
