I-7532-G Bridge CAN isolato a 2 canali, da 5 k a 1 M bps

Il I-7532M-FD è un bridge CAN/CAN FD locale che collega due reti CAN o CAN FD. Permette di aumentare la capacità di carico del bus, estendere la distanza di comunicazione o unire segmenti che operano a velocità di trasmissione diverse. Trasforma i messaggi in tutte e quattro le direzioni: CAN verso CAN, CAN verso CAN FD, CAN FD verso CAN e CAN FD verso CAN FD.Oltre al semplice inoltro, il bridge supporta regole di inoltro, mappatura, fusione e suddivisione dei frame. La fusione combina più messaggi CAN in un unico messaggio CAN FD, mentre la suddivisione scompone un messaggio CAN FD in più messaggi CAN. È possibile configurare filtri sui messaggi e impostare in modo indipendente il baud rate di ciascuna porta. La configurazione avviene via USB tramite lo strumento I-7532-FD Utility.Il modulo è realizzato in custodia metallica, è certificato per il funzionamento da -25 ~ +75 °C e si installa a parete o su guida DIN. Il codice d'ordine I-7532M-FD CR identifica il bridge CAN/CAN FD a 2 porte conforme RoHS.ApplicazioniCollegamento di reti CAN e CAN FD con baud rate diversiEstensione della distanza del bus CAN e aumento della capacità di carico del busIntegrazione di dispositivi di comunicazione eterogenei per il controllo e il monitoraggio industriale

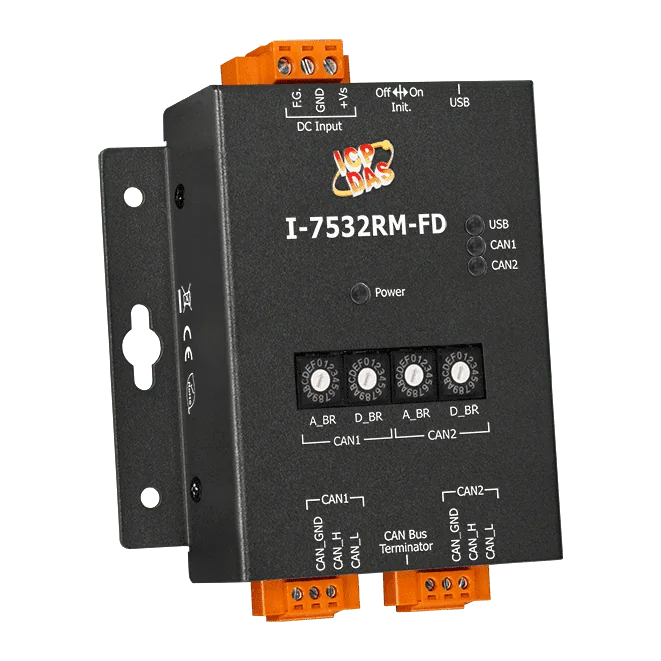

L'I-7532RM-FD collega due reti CAN o CAN FD tramite un bridge isolato, così da poter estendere un bus, aumentarne la capacità di carico o unire segmenti che operano a baud rate diversi. Converte i messaggi in tutte le direzioni: CAN verso CAN, CAN verso CAN FD, CAN FD verso CAN e CAN FD verso CAN FD.Le regole di mappatura, unione e suddivisione dei frame permettono di riformattare specifici messaggi durante il passaggio tra le reti. L'unione combina più messaggi CAN in un unico messaggio CAN FD, mentre la suddivisione esegue l'operazione inversa. Le regole di filtraggio e inoltro si configurano via USB con lo strumento Utility, e ogni porta gestisce fino a 10.000 fps.A differenza dell'I-7532M-FD, che richiede un PC per impostare i baud rate, l'I-7532RM-FD dispone di un selettore rotativo per scegliere in loco i baud rate CAN e CAN FD più comuni. Ciò è utile per le attività di installazione e manutenzione in cui non è collegato alcun computer.ApplicazioniBridge tra due reti CAN o CAN FDAumento della capacità di carico del bus CANEstensione della distanza di comunicazione CANCollegamento di reti CAN/CAN FD che operano a baud rate diversiConversione dei messaggi tra reti CAN e CAN FDInstallazione e manutenzione in loco da parte di system integrator e tecnici di assistenza sul campo

L'I-7530-FT-G CR collega le reti RS-232 e CAN, consentendo a un PC, un HMI o un controllore seriale di scambiare messaggi con dispositivi CAN senza una scheda d'interfaccia CAN dedicata. Supporta CAN 2.0A e CAN 2.0B ed è conforme alla tolleranza ai guasti a bassa velocità ISO 11898-3, con i parametri CAN e RS-232 impostabili via software.Progettato per installazioni industriali, il convertitore include un watchdog hardware che riavvia l'unità per mantenerla in funzione in ambienti gravosi o con elevati disturbi elettrici. I LED di alimentazione, di flusso dei dati e di errore, per i lati CAN e RS-232, facilitano la messa in servizio e la ricerca dei guasti. È supportata la modalità di comunicazione trasparente e i buffer di ricezione CAN e RS-232 contengono rispettivamente 1000 e 900 frame.Si noti che la comunicazione full-duplex con dispositivi RS-232 non è supportata. L'unità funziona con una tensione da +10 VDC a +30 VDC, opera tra -25 e +75 °C e si monta su guida DIN in un alloggiamento in plastica.ApplicazioniCollegamento di PC o HMI a dispositivi su bus CANIntegrazione di controllori embedded RS-232 in reti CANMonitoraggio e controllo di dispositivi CAN da host dotati di porta serialeSistemi di controllo e monitoraggio industriali

I-7530-G è un convertitore da RS-232 a CAN che consente a un PC o a qualsiasi dispositivo dotato di porta seriale di scambiare messaggi con dispositivi CAN. Esegue la conversione tra le due reti, così che gli host seriali possono monitorare e controllare i nodi CAN senza richiedere un'interfaccia CAN dedicata.La porta CAN è compatibile con CAN 2.0A e 2.0B e conforme alla norma ISO 11898-2, con resistenza di terminazione da 120 Ω selezionabile tramite jumper. I parametri di comunicazione CAN e RS-232 si impostano via software, ed è supportata la modalità di comunicazione trasparente. Il lato CAN offre un isolamento di 3000 VDC, che contribuisce a proteggere le apparecchiature RS-232 da guasti sulla rete CAN.Un watchdog integrato monitora il funzionamento, mentre gli indicatori di alimentazione, di flusso dei dati e di errore mostrano lo stato di entrambe le interfacce. Il modulo dispone di un buffer di ricezione da 1000 frame sul lato CAN e di un buffer da 900 frame sul lato RS-232. Il funzionamento full-duplex dei dispositivi RS-232 non è supportato. L'installazione avviene su guida DIN in un involucro in plastica, con un intervallo di funzionamento da -25 a +75 °C.ApplicazioniCollegamento di PC o host HMI a reti di dispositivi CAN tramite RS-232Collegamento di PLC e controllori embedded con porta RS-232 a una rete CANMonitoraggio e controllo di dispositivi CAN in sistemi di automazione industriale
